Kit opzionale relè CKW IT-3
AVVERTENZA: ALL'INTERNO DELL'ALLOGGIAMENTO ESISTE IL PERICOLO DI
SCOSSA ELETTRICA. L'ALLOGGIAMENTO DEVE ESSERE APERTO
ESCLUSIVAMENTE DA PERSONALE AUTORIZZATO E QUALIFICATO. PRIMA
DELL'APERTURA, RIMUOVERE TUTTE LE CONNESSIONI DELL'ALIMENTAZIONE
ELETTRICA ALL'UNITÀ. SE L'UNITÀ CONTIENE UNA SCHEDA DI CONTROLLO A
RELÈ OPZIONALE, È POSSIBILE CHE ALL'INTERNO DELL'ALLOGGIAMENTO SI
TROVINO ALTRE CONNESSIONI DELL'ALIMENTAZIONE ELETTRICA DI RETE O IN
CORRENTE CONTINUA.
• Fissare la scheda PC alla piastra posteriore come indicato in Figura 1 con 4
delle viti piccole in dotazione.
Installazione del cablaggio
• Collegare il cavo lungo fornito con il kit al connettore J10 sulla scheda PC
principale. Collegare l'altra estremità del cavo ad uno dei connettori nella
parte superiore della scheda relè (vedere Figura 1). Mediante l'utilizzo del
fermacavo fornito, collegare il cavo all'attacco in plastica nella parte inferiore
dell'alloggiamento (è possibile che allo stesso attacco vi siano già collegati
altri cavi). Se in precedenza è già stata installata la scheda RS422/485
opzionale, non utilizzare il cavo lungo, bensì quello corto fornito nel kit per
collegare la scheda relè al connettore simile sulla scheda RS485.
Installazione della scheda relè
Apertura dell'alloggiamento dell'indicatore
• Allentare le 4 viti laterali dell'alloggiamento dell'indicatore e tirare in avanti la
sezione dell'alloggiamento anteriore.

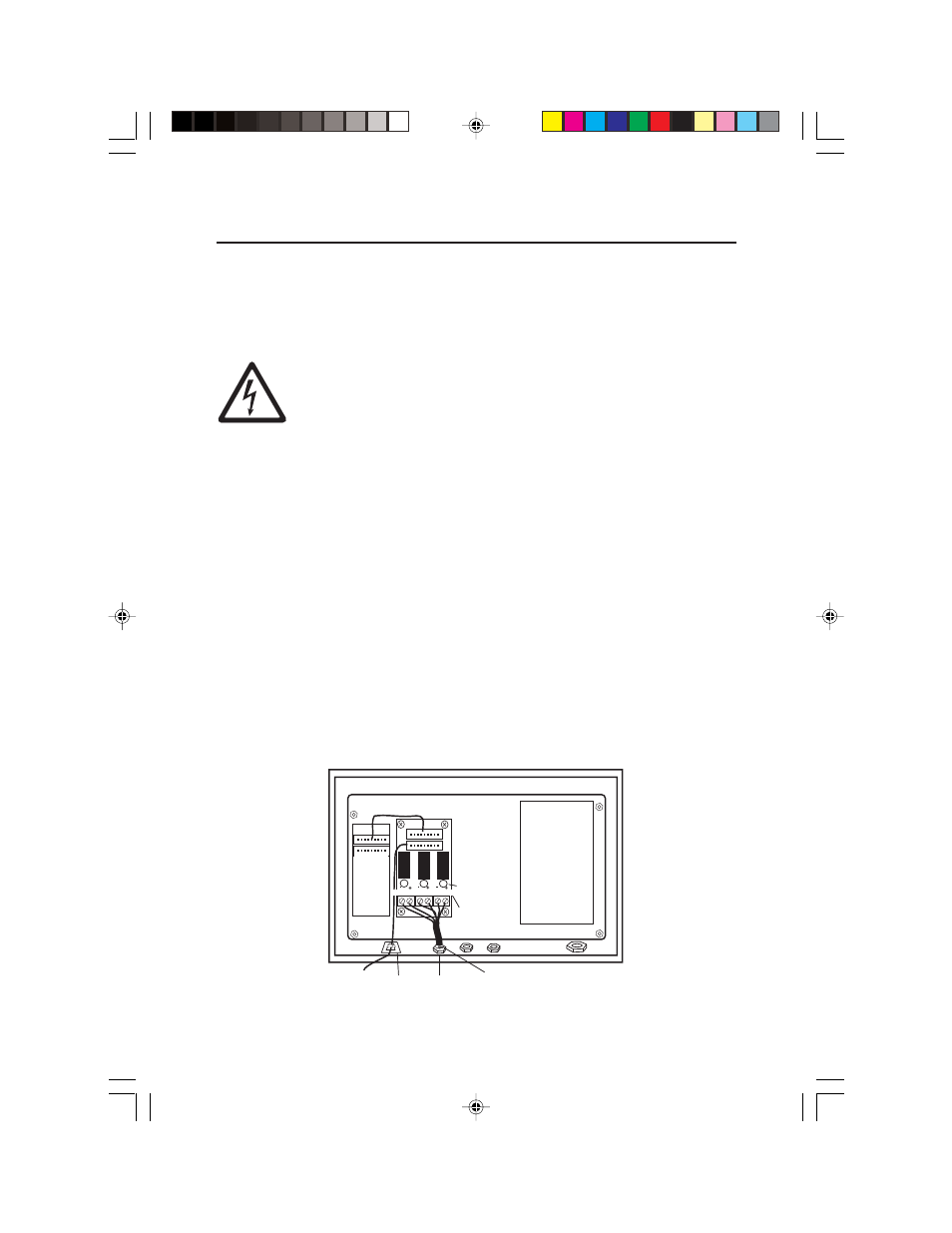

Figura 1. Connessioni della scheda di uscita a relè.
CAVO CORTO OPZIONALE
SCHEDA
RS-422/
485
OPZIONALE
USCITA 0 USCITA 1 USCITA 2
ALIMENTAZIONE
ELETTRICA
FUSIBILI
SCHEDA DI USCITA A
RELÈ OPZIONALE
CUSTODIA DELL'INDICATORE
FERMACAVO
AI CIRCUITI ESTERNI
CONTROLLATI ATTACCO IN
PLASTICA
CAVO LUNGO AL CONNETTORE
J10 SULLA SCHEDA PC
PRINCIPALE
