CKW-Relais-Optionssatz DE-3
ACHTUNG: IM GEHÄUSE BESTEHT STROMSCHLAGGEFAHR. DAS GEHÄUSE
SOLLTE NUR VON BEFUGTEM UND QUALIFIZIERTEM PERSONAL GEÖFFNET
WERDEN. VOR DEM ÖFFNEN JEGLICHE STROMANSCHLÜSSE ZUM GERÄT
ABTRENNEN. WENN DAS GERÄT EINE OPTIONALE RELAISSTEUERPLATINE
ENTHÄLT, KÖNNEN IM GEHÄUSE ZUSÄTZLICHE WECHSEL- ODER
GLEICHSTROMANSCHLÜSSE VORHANDEN SEIN.
• Montieren Sie die Platine mithilfe von 4 der kleinen, mitgelieferten Schrauben
an der Rückplatte (siehe Abbildung 1).
Installation des Kabels
• Schließen Sie das lange Kabel, das mit dem Satz mitgeliefert wurde, am J10-
Anschluss der Hauptplatine an. Schließen Sie das andere Ende des Kabels
an einen der Anschlüsse oben auf der Relais-Platine an. (Siehe Abbildung 1.)
Befestigen Sie das Kabel mit dem mitgelieferten Kabelbinder an der Kunst-
stoffhalterung unten am Gehäuse. (An dieser Halterung sind eventuell bereits
andere Kabel befestigt.) Wenn die optionale RS422/485-Platine bereits
installiert wurde, sollte nicht das lange Kabel, sondern das im Satz enthaltene
kurze Kabel zum Anschließen der Relais-Platine am ähnlichen Anschluss auf
der RS485-Platine verwendet werden.
Installation der Relaisplatine
Öffnen des Indikatorgehäuses
• Schrauben Sie die 4 Seitenschrauben aus dem Indikatorgehäuse heraus und
ziehen Sie den vorderen Gehäuseteil nach vorne.

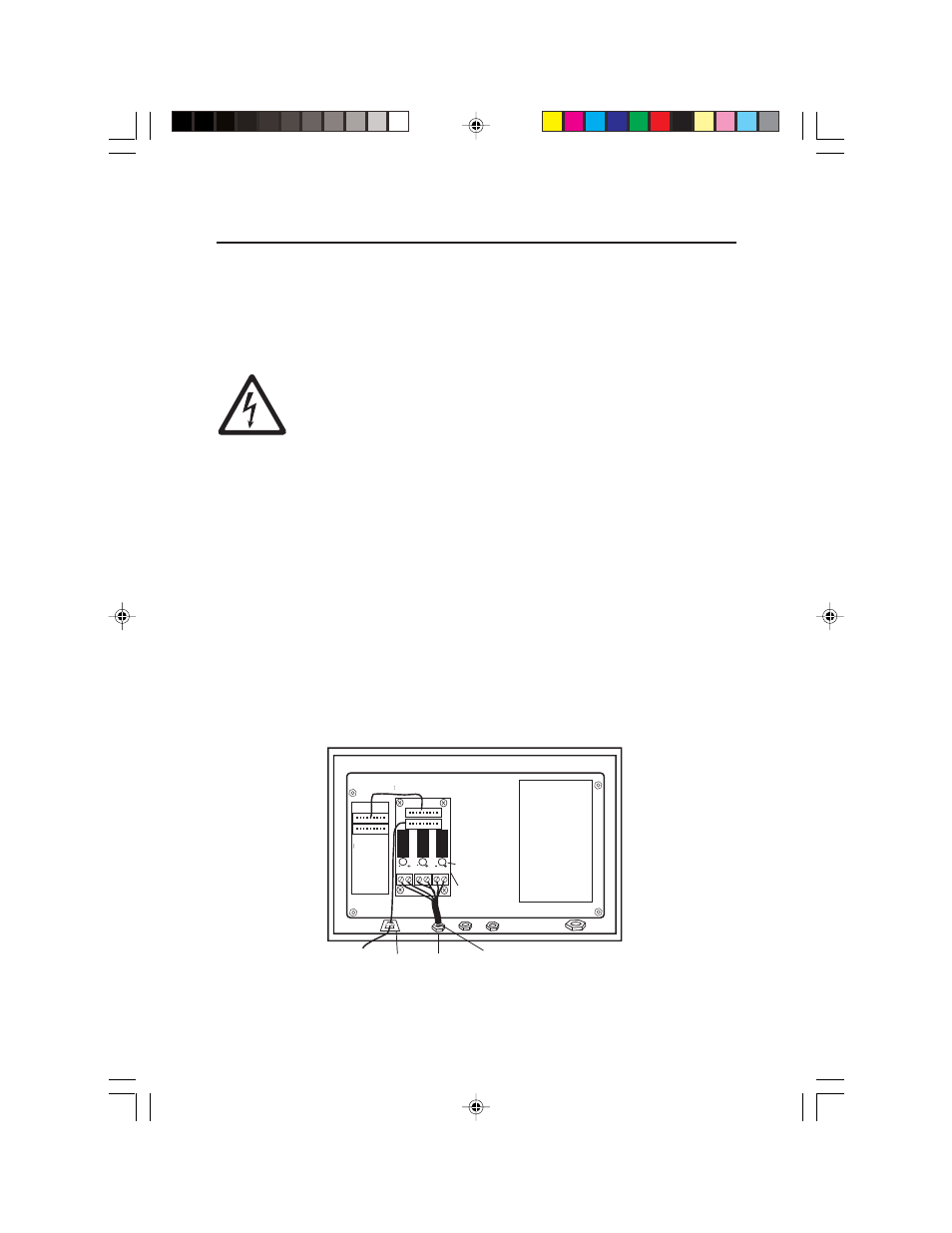

Abbildung 1. Relais-Ausgangsplatinenanschlüsse.
OPTIONALES KURZES KABEL
OPTIONALE
RS-422/
485-
PLATINE
AUS 0 AUS 1 AUS 2
STROMVERSORGUNG
SICHERUNGEN
OPTIONALE RELAIS-
AUSGANGSPLATINE
INDIKATORGEHÄUSE
KABELBINDER
ZU DEN EXTERNEN
GESTEUERTEN
SCHALTKREISEN KUNSTSTOFF-
HALTERUNG
LANGES KABEL ZUM
ANSCHLUSS J10 AUF
DER HAUPTPLATINE
