Juego opcional de relevador CKW ES-3
ADVERTENCIA: EXISTE EL PELIGRO DE CHOQUE ELÉCTRICO DENTRO DE LA
CAJA. LA CAJA SÓLO DEBE SER ABIERTA POR PERSONAL AUTORIZADO Y
CALIFICADO. RETIRE TODAS LAS CONEXIONES DE CORRIENTE A LA UNIDAD
ANTES DE ABRIRLA. SI LA UNIDAD CONTIENE UNA TARJETA CONTROLADORA
DE RELEVADOR OPCIONAL, PUEDEN EXISTIR CONEXIONES DE CA O CD
ADICIONALES DENTRO DE LA CAJA.
• Monte la tarjeta PC en la placa posterior como se muestra en la Figura 1,
utilizando 4 de los tornillos pequeños suministrados.
Instalación del cable
• Conecte el cable largo suministrado con el juego al conector J10 en la tarjeta
PC principal. Conecte el otro extremo del cable a cualquier conector en la
parte superior de la tarjeta del relevador. (Vea la Figura 1). Utilizando el
sujetador de cables suministrado, fije el cable a la montura plástica en la
parte inferior de la caja (otros cables pueden estar unidos a esta montura).
Si la tarjeta opcional RS422/485 ha sido instalada previamente, use el cable
corto suministrado en el juego para conectar la tarjeta del relevador al
conector similar en la tarjeta RS485.
Instalación de la tarjeta del relevador
Apertura de la caja del indicador
• Suelte los 4 tornillos laterales de la caja del indicador y jale hacia adelante
la sección frontal de ésta.

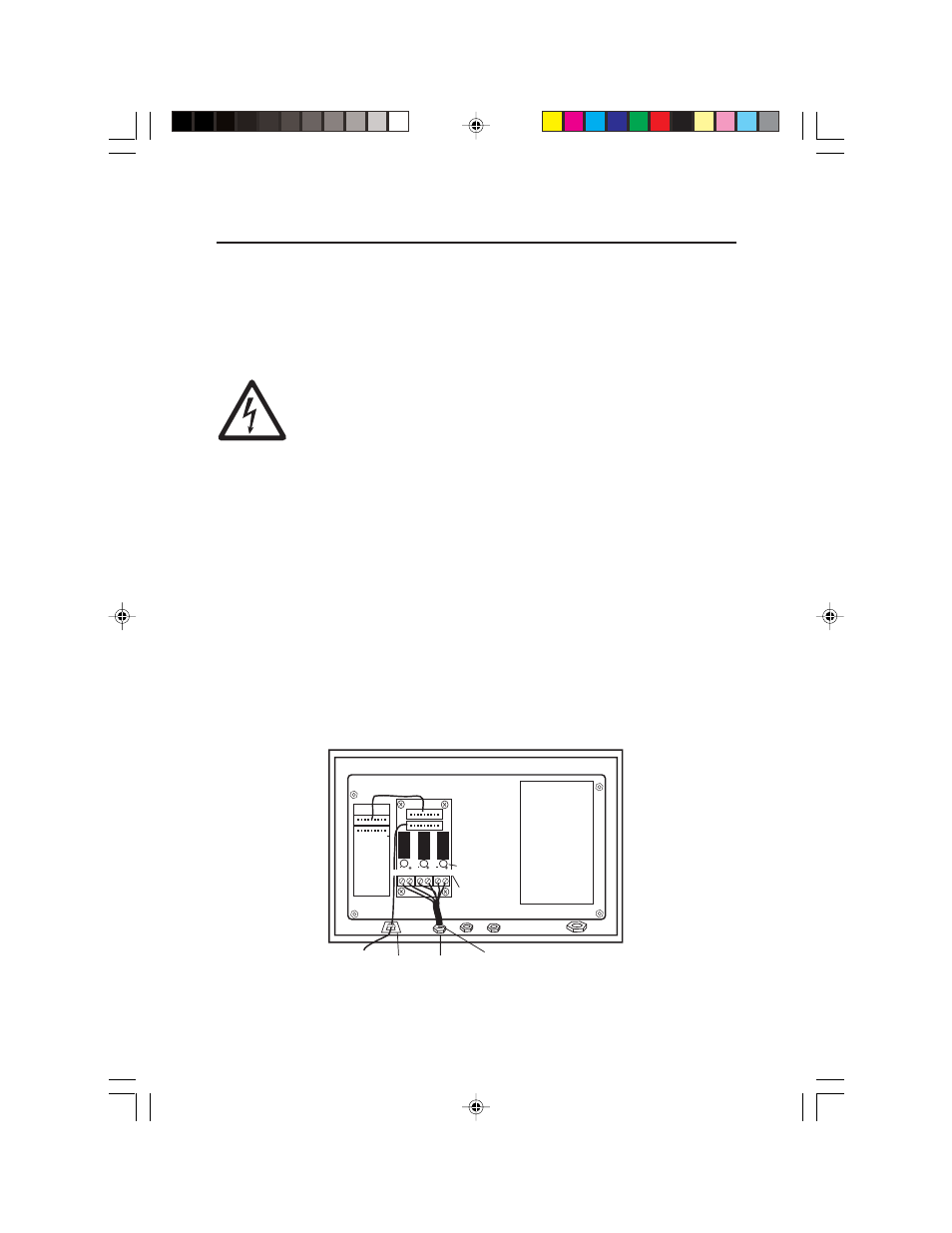

Figura 1. Conexiones de la tarjeta de salida del relevador.
CABLE CORTO OPCIONAL
TARJETA
OPCIONAL
RS-422/
485
SALIDA 0 SALIDA 1 SALIDA 2
FUENTE DE
CORRIENTE
FUSIBLES
TARJETA DE SALIDA
DEL RELEVADOR
OPCIONAL
CAJA DEL INDICADOR
SUJETADOR DEL CABLE
HACIA LOS CIRCUITOS
CONTROLADOS EXTERNOS MONTURA
PLÁSTICA
CABLE LARGO PARA
EL CONECTOR J10 EN
LA TARJETA PRINCIPAL
