DE-10 CKW-Relais-Optionssatz
ANHANG A- RELAISVERDRAHTUNGSBEISPIELE
287

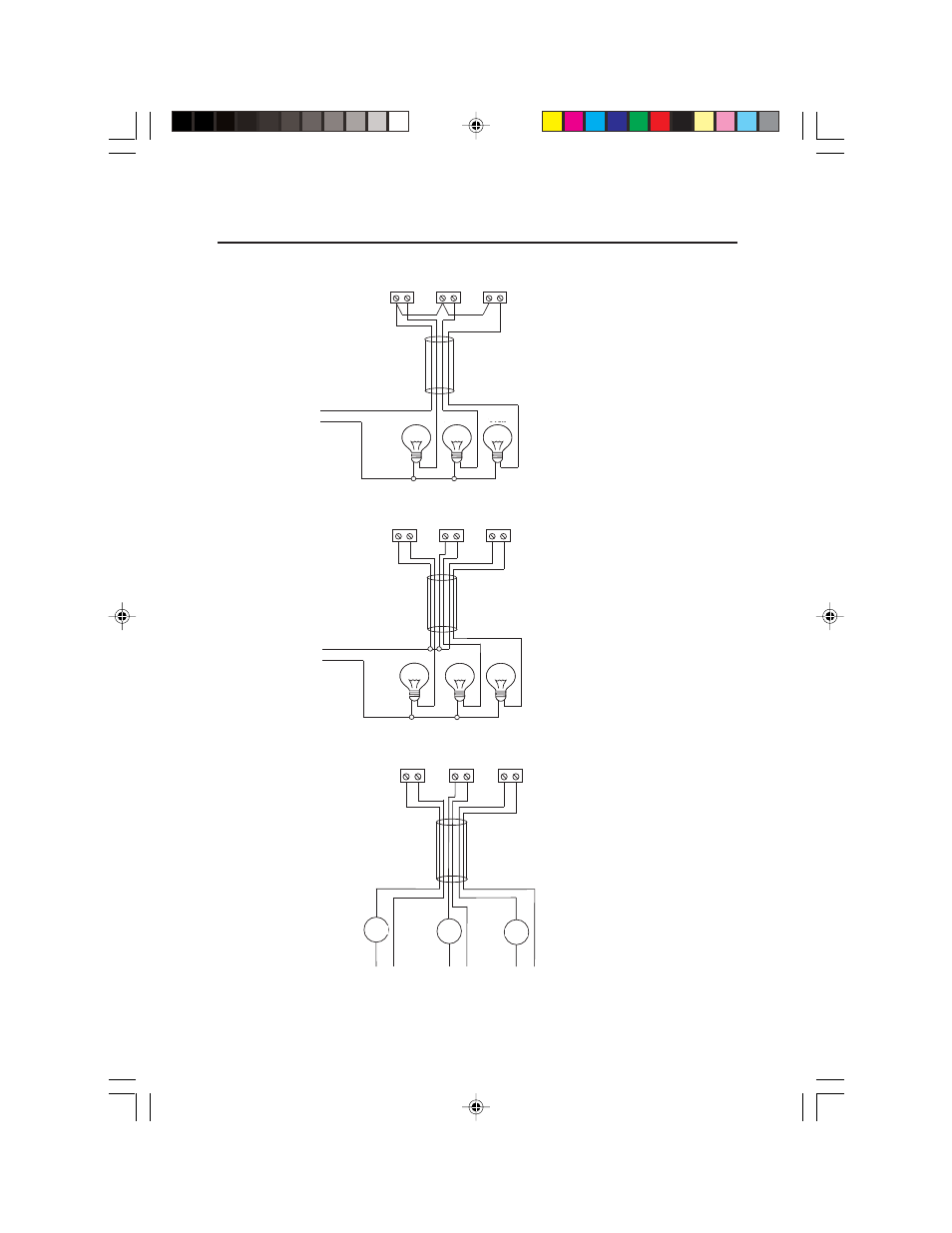

Abbildung A-1. Beispiel einer 4-adrigen Relais-Verbindung mit interner
gemeinsamer Leitung.
Abbildung A-2. Beispiel einer 6-adrigen Relais-Verbindung mit externer
gemeinsamer Leitung.
Beispiel A-3. Beispiel einer 6-adrigen Relais-Verbindung mit drei
separaten Strom- und Lastgeräten.
AUS 0 AUS 1 AUS 2
STROMEINGANG UNTER AKZEPTIEREN ÜBER
AUS 0 AUS 1 AUS 2
STROMEINGANG UNTER AKZEPTIEREN ÜBER
AUS 0 AUS 1 AUS 2
STROMEINGANG 1
LAST 1 LAST 2 LAST 3
STROMEINGANG 2 STROMEINGANG 3
