IT-4 Kit opzionale per l'interfaccia seriale CKW
Cablaggio alla scheda dell'interfaccia seriale
Il set di fili impiegato per la connessione alla PCB opzionale per l'interfaccia
seriale deve fare parte di un cavo multiconduttore con una guaina isolante
esterna rotonda. Il diametro complessivo del cavo deve essere compreso tra 4
mm e 8 mm (tra 0,157 pollici e 0,315 pollici).
• Le connessioni dei terminali richiedono dimensioni dei cavi comprese
nell'intervallo 0,14 mm 2 – 1,5 mm 2 (26-16 AWG). Le estremità dei fili
vengono spelate fino a 6 mm (0,25 pollici).
• Il set di fili dalla RS485/422 può essere instradato direttamente all'accessorio
a tenuta stagna sul lato sinistro dell'alloggiamento dell'indicatore. Se tale
accessorio non è disponibile, utilizzare quello all'estrema destra.
• Collegare il cablaggio come indicato dai nomi di segnale sulla PCB.
• Installare e serrare saldamente un fermacavo sul cavo appena sopra
l'accessorio a tenuta stagna.
• Dopo avere eseguito i collegamenti corretti, serrare saldamente intorno al
cavo il connettore a tenuta stagna all'esterno della custodia.
• Reinstallare il coperchio anteriore e accertarsi che il connettore a tenuta
stagna sia serrato.
• Consultare il manuale d'istruzioni Indicatore CKW-55 per i dettagli di
funzionamento.
ATTENZIONE: non far passare cavi ad alta tensione nello stesso set di cavi
utilizzato per collegare i circuiti di comunicazione seriale.
Per mantenere una chiusura a tenuta stagna, non far passare più
di un cavo attraverso ogni accessorio a tenuta stagna.
IMPOSTAZIONE
Ponticelli
Sulla PCB RS485/422 sono forniti due ponticelli di cortocircuito. Il ponticello W1
viene utilizzato per selezionare la modalità di funzionamento a 2 o a 4 fili. Il
ponticello W2 offre una resistenza di terminazione opzionale. Vedere la figura A.1
nell'Appendice A per l'ubicazione dei ponticelli W1 e W2. La figura 2 di seguito
riportata indica il posizionamento corretto dei componenti dei ponticelli.

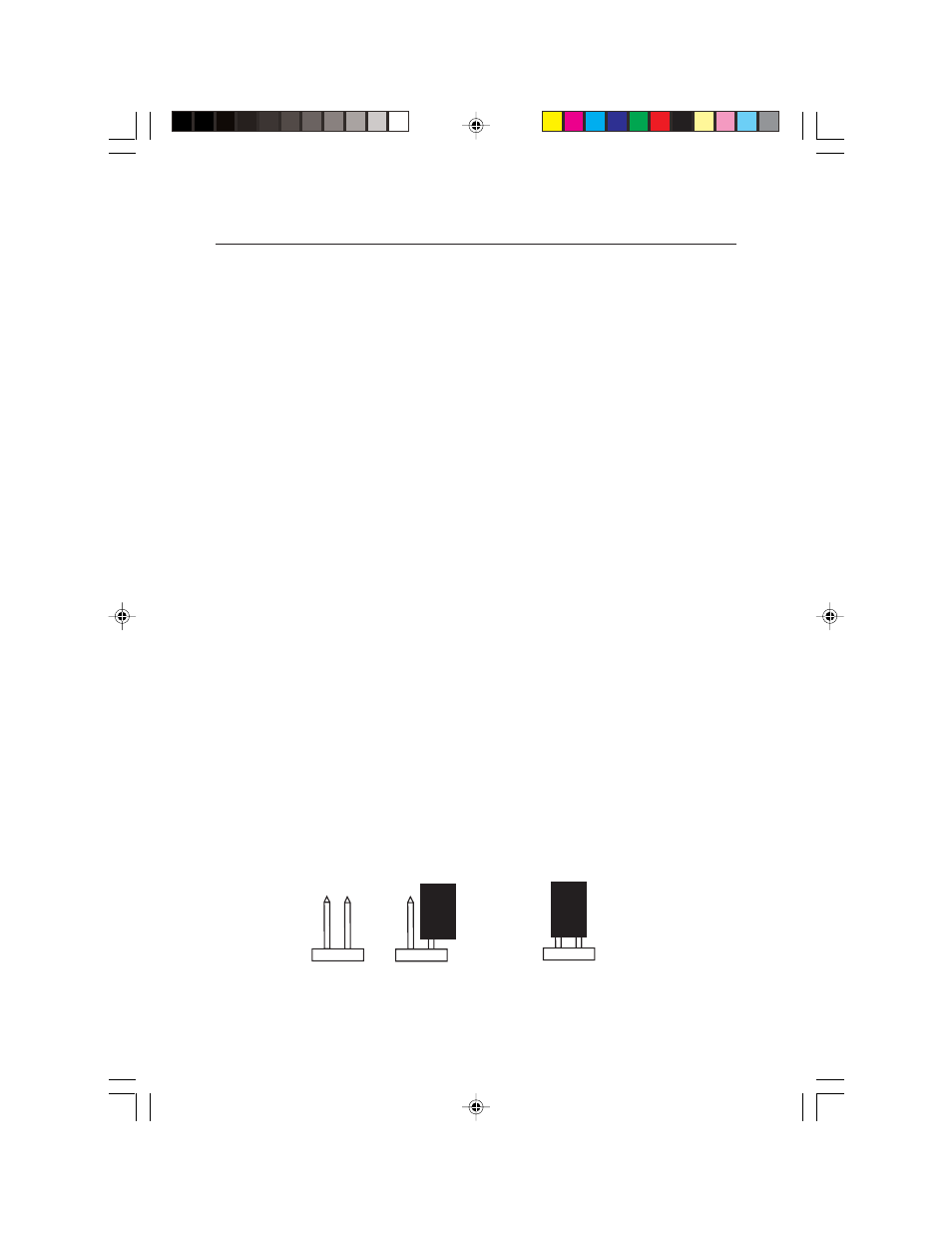

Figura 2. Ponticelli aperti e cortocircuitati.
PONTICELLI APERTI PONTICELLI CORTOCIRCUITATI
OPPURE
