Kit d’option d’interface série CKW FR-3
Installation du câble interne
• Connectez le long câble fourni avec le kit au connecteur J10 situé sur la carte
de circuit imprimé principale. Connectez l’autre extrémité du câble à l’un des
connecteurs situés en haut de la carte RS485/422. (Voir la Figure 1). À
l’aide de l’attache-câble fourni, fixez le câble au support plastique situé sur la
partie inférieure du boîtier. (D’autres câbles peuvent être déjà attachés à ce
même montage). Si la carte de relais optionnelle a été installée, utilisez le
câble court (fourni) au lieu du câble long. Connectez le câble court entre la
carte RS485/422 et le connecteur correspondant sur la carte de relais.

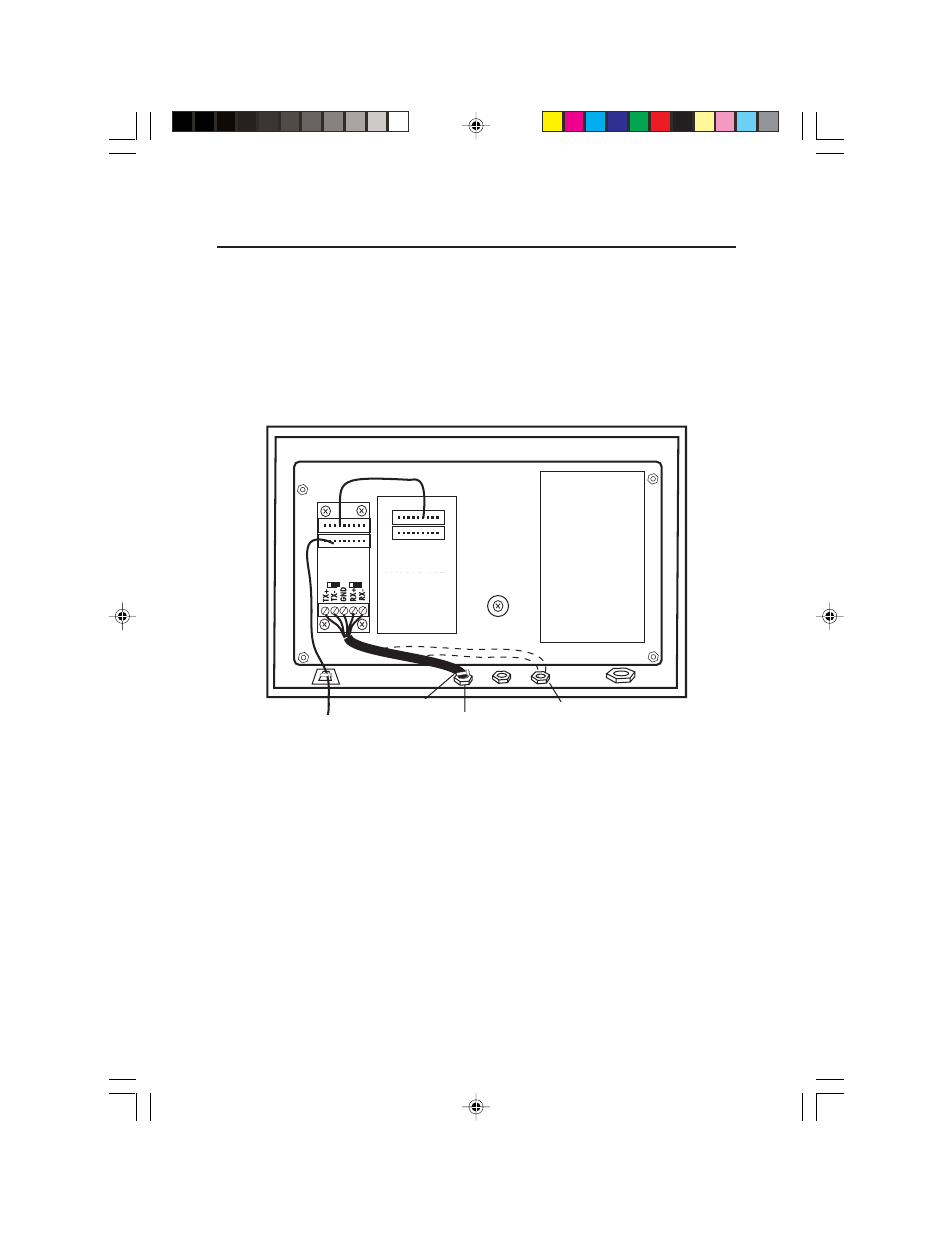

Figure 1. Carte de l’interface série illustrée avec les connexions
de la carte de sortie du relais.
Installation de la carte de l'interface série
Pour installer la carte de l’interface série optionnelle, procédez comme suit :
• Desserrez les vis latérales du boîtier de l'indicateur et ouvrez le couvercle
avant.
• Installez la carte de l’interface série sur le boîtier de l’indicateur arrière (voir
la Figure 1) en vous servant de quatre des petites vis incluses.
INSTALLATION (suite)
. .
BOÎTIER DE L’INDICATEUR
ALIMENTATION
ÉLECTRIQUE
CARTE DE SORTIE
DE RELAIS
OPTIONNELLE
CÂBLE COURT OPTIONNEL
CARTE
RS-422/485
CÂBLE LONG AU CONNECTEUR
J10 SUR LA CARTE DE
CIRCUIT IMPRIMÉ PRINCIPALE
ATTACHE-CÂBLE POSITION DU CÂBLE
OPTIONNEL VERS CIRCUITS
EXTERNES
DE COMMUNICATION
