DE-4 Optionssatz mit serieller CKW-Schnittstelle
Verdrahtung mit der seriellen Schnittstellenplatine
Der für den Anschluss an die Optionsplatine für die serielle Schnittstelle
verwendete Draht sollte Teil eines Mehrleiterkabels mit einem runden
Isolierungsaußenmantel sein. Der Kabelgesamtdurchmesser muss zwischen 4
mm bis 8 mm (0,157 in. bis 0,315 in.) liegen.
• Die Klemmenanschlüsse erfordern Drahtgrößen in einem Bereich von
0,14 mm 2 bis 1,5 mm 2 (26 bis 16 AWG). Die Drahtenden sind auf eine
Länge von 6 mm (0,25 in.) abgestreift.
• Der Kabelsatz von der RS485/422-Schnittstelle muss direkt zur flüssig-
keitsdichten Tülle auf der linken Seite des Indikatorgehäuses geführt werden.
Wenn diese Tülle nicht verfügbar ist, verwenden Sie statt dessen die ganz
rechts befindliche Tülle.
• Schließen Sie die Kabeladern wie durch die entsprechenden Signalnamen
ausgewiesen an der Platine an.
• Installieren Sie den Kabelbinder auf dem Kabel direkt über der flüssigkeits-
dichten Tülle und ziehen Sie ihn fest.
• Nach Herstellen der richtigen Anschlüsse wird der flüssigkeitsdichte Anschluss
sicher um das Kabel auf der Außenseite des Gehäuses festgezogen.
• Bauen Sie vordere Abdeckung wieder ein und stellen Sie sicher, dass der
flüssigkeitsdichte Anschluss fest sitzt.
• Nähere Einzelheiten zum Betrieb finden Sie in der Bedienungsanleitung des
CKW-Indikators.
VORSICHT:Es dürfen keine Hochspannungsdrähte im selben Kabelsatz geführt
werden, der mit den seriellen Kommunikationsschaltkreisen verbunden ist.
Um ein flüssigkeitsdichtes Gehäuse zu gewährleisten, darf nicht mehr
als ein Kabel durch jede flüssigkeitsdichte Tülle geführt werden.
EINRICHTUNG
Drahtbrücken
Auf der RS485/422-Platine stehen zwei Kurzschlussdrahtbrücken zur Verfügung.
Drahtbrücke W1 wird zur Auswahl des 2- oder 4-adrigen Betriebsmodus
verwendet. Drahtbrücke W2 bietet einen optionalen Abschlusswiderstand. Die
Drahtbrückenpositionen für W1 und W2 entnehmen Sie bitte Abbildung A.1 in
Anhang A. Die nachstehende Abbildung 2 zeigt die richtige Positionierung der
Drahtbrückenkomponenten.

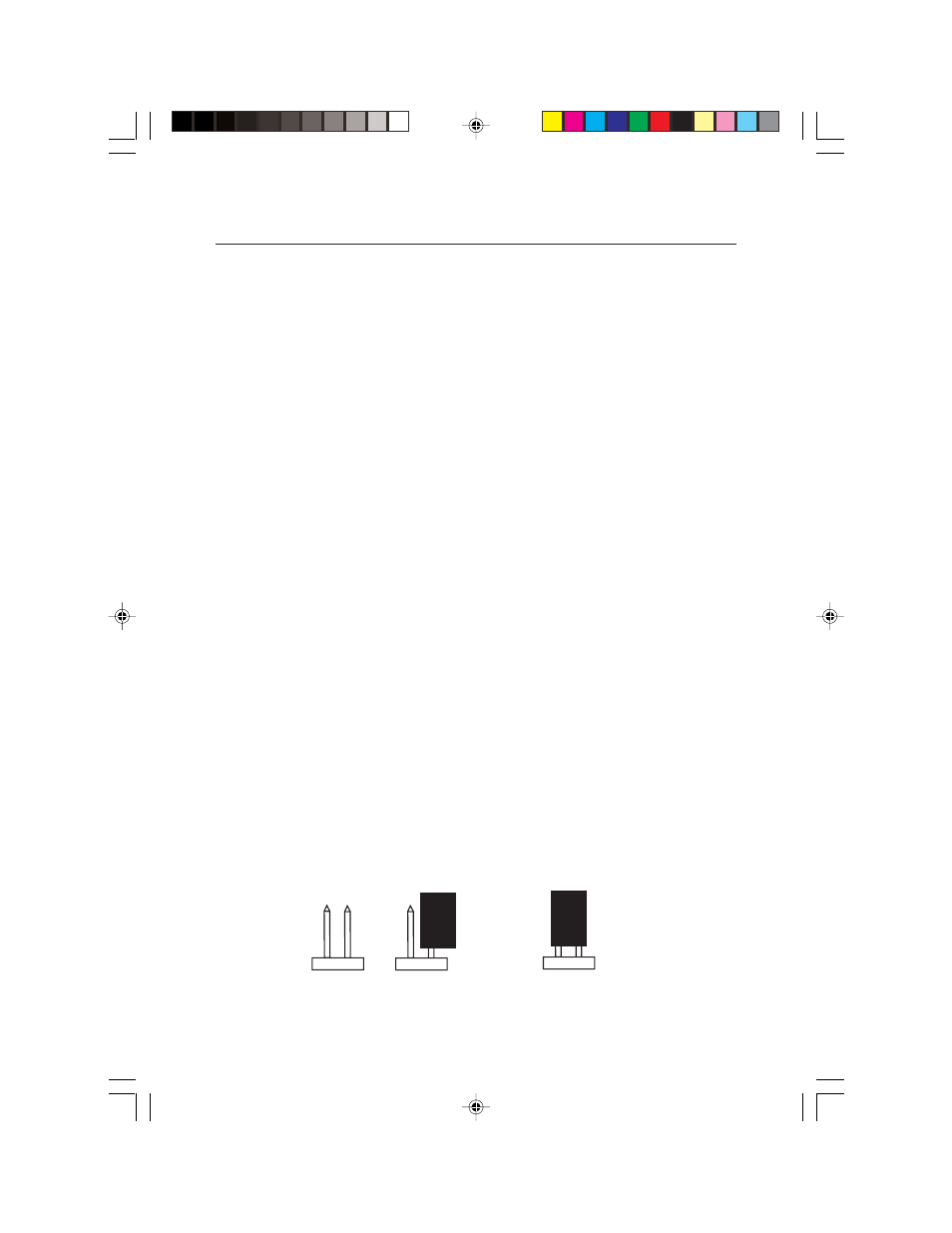

Abbildung 2. Offene und kurz geschlossene Drahtbrücken.
OFFENE DRAHTBRÜCKEN KURZ GESCHLOSSENE DRAHTBRÜCKEN
ODER
