Kit opcional de interfase serial CKW ES-3
Instalación interna del cable
• Conecte el cable largo suministrado con el kit al conector J10 en la tarjeta
PC principal. Conecte el otro extremo del cable a cualquier conector en la
parte superior de la tarjeta RS485/422. (Vea Figura 1). Utilizando el amarre
de cable suministrado, fije el cable a la montura plástica en la parte inferior
de la caja. (Otros cables pueden estar ya fijos a ésta misma montura.) Si la
tarjeta de relevo opcional ha sido instalada, utilice el cable corto
suministrado en lugar del cable largo. Conecte el cable corto entre la Tarjeta
RS485/422 y el conector similar en la tarjeta de relevo.

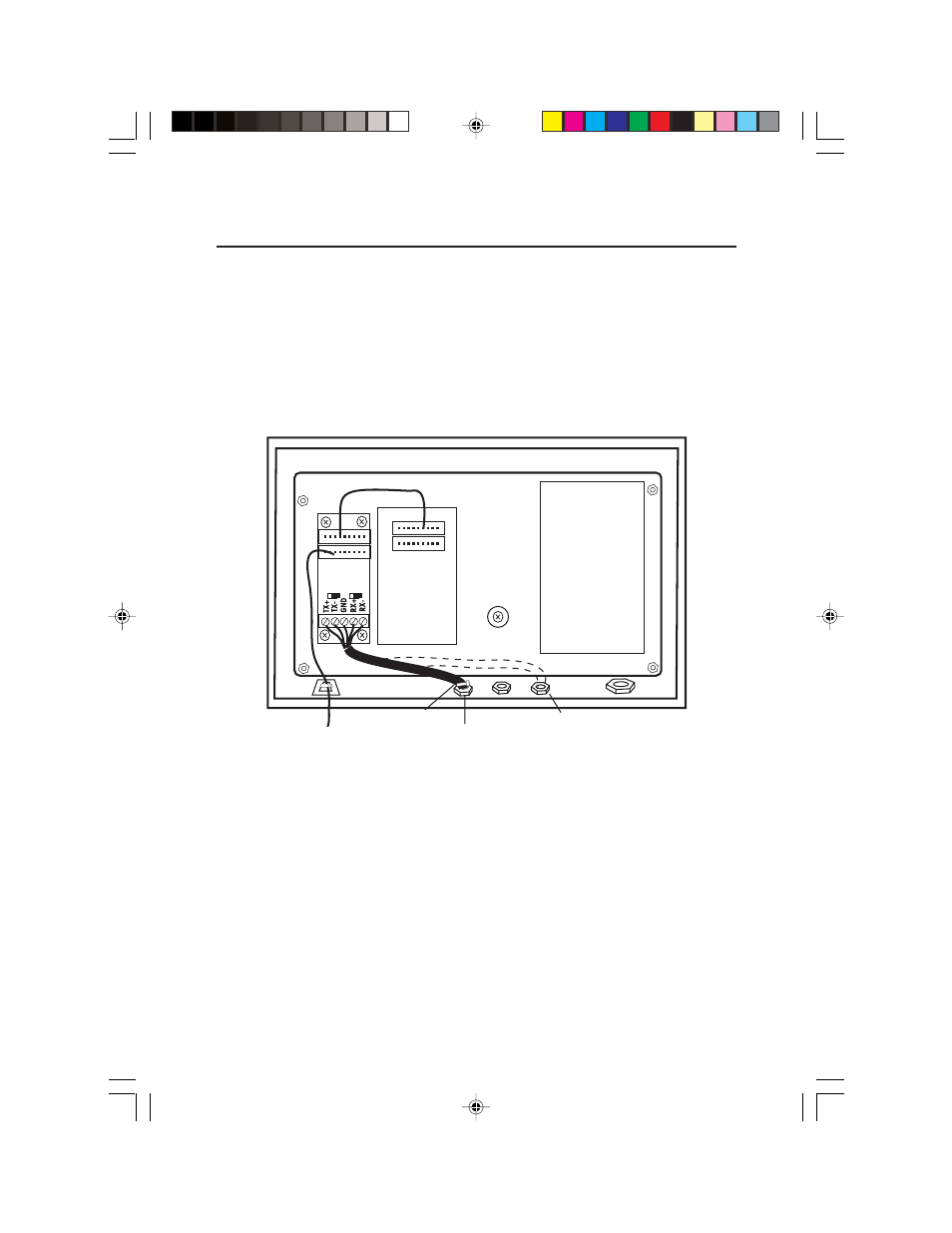

Figura 1. Tarjeta de interfase serial mostrada con conexiones
a la tarjeta de salida de relevo.
Instalación de la tarjeta de interfase serial
Para instalar la tarjeta de interfase serial opcional, proceda como se indica a
continuación:
• Afloje los tornillos laterales de la caja del indicador y abra la cubierta frontal.
• Utilizando los 4 tornillos pequeños suministrados, instale la tarjeta de
interfase serial a la parte posterior de la caja del indicador como se muestra
en la Figura 1.
INSTALACIÓN (continuación)
. .
CAJA DEL INDICADOR
ALIMENTACIÓN
ELÉCTRICA
TARJETA
DE SALIDA
DE RELEVO
OPCIONAL
CABLE CORTO OPCIONAL
TARJETA
RS-422/485
CABLE LARGO AL CONECTOR
J10 EN LA TARJETA PC
PRINCIPAL
AMARRE DE CABLE
A LOS CIRCUITOS
DE COMUNICACIÓN
EXTERNA
POSICIÓN DE CABLE
OPCIONAL
