Optionssatz mit serieller CKW-Schnittstelle DE-3
Interne Kabelinstallation
• Schließen Sie das lange Kabel, das mit dem Satz mitgeliefert wurde, am J10-
Anschluss der Hauptplatine an. Schließen Sie das andere Ende des Kabels
an einen der Anschlüsse oben auf der RS485/422-Platine an. (Siehe
Abbildung 1.) Befestigen Sie das Kabel mit dem mitgelieferten Kabelbinder an
der Kunststoffhalterung unten am Gehäuse. (An dieser Halterung sind
eventuell bereits andere Kabel befestigt.) Wenn die optionale Relaisplatine
installiert wurde, verwenden Sie das mitgelieferte kurze Kabel anstelle des
langen Kabels. Schließen Sie das kurze Kabel zwischen der RS485/422-
Platine und dem ähnlichen Anschluss auf der Relaisplatine an.

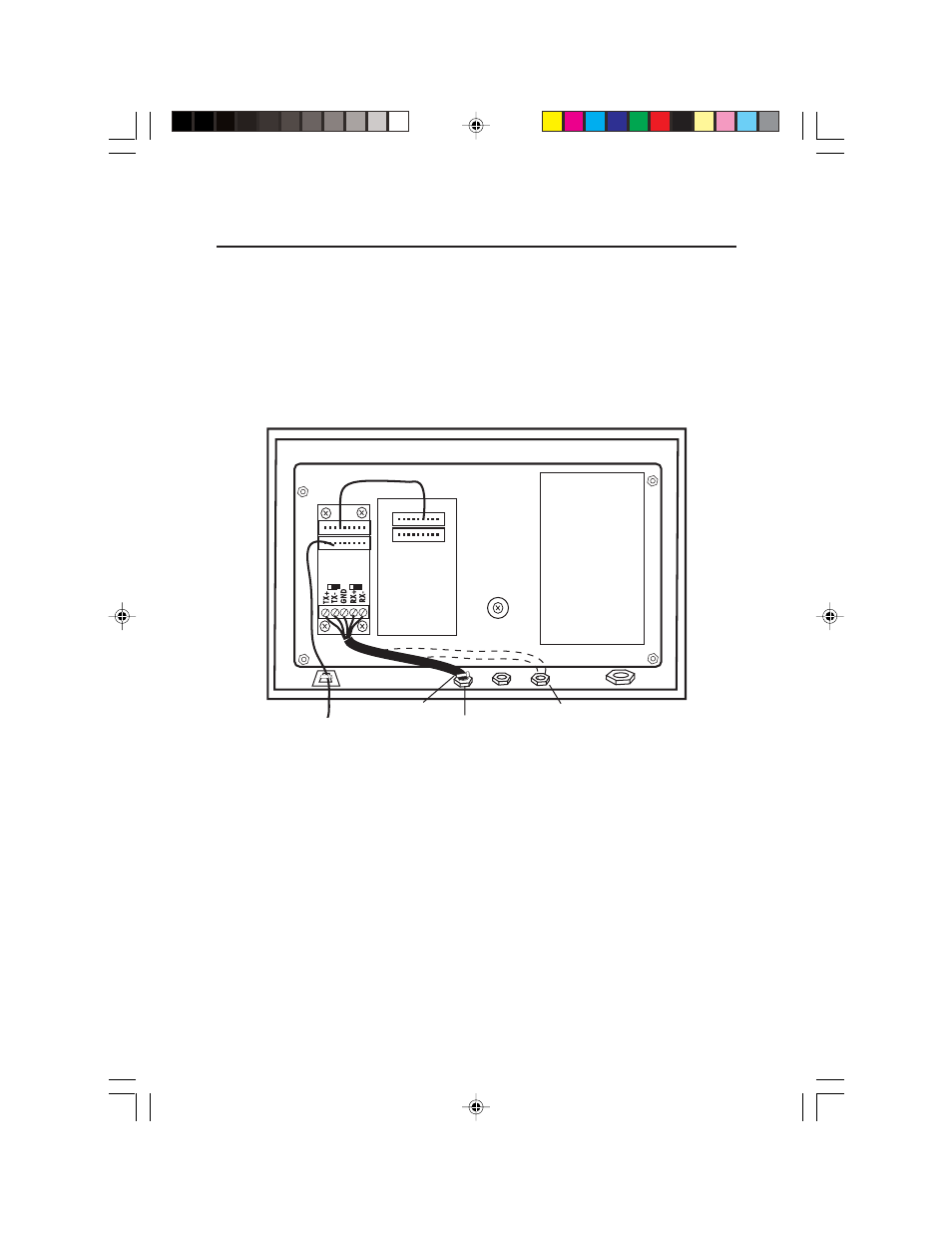

Abbildung 1. Serielle Schnittstellenplatine mit
Relais-Ausgangsplatinenanschlüssen.
Installation der seriellen Schnittstellenplatine
Zur Installation der optionalen seriellen Schnittstellenplatine gehen Sie wie folgt vor:
• Lösen Sie die seitlichen Schrauben am Indikatorgehäuse und öffnen Sie die
vordere Abdeckung.
• Montieren Sie die serielle Schnittstellenplatine mithilfe von 4 der kleinen,
mitgelieferten Schrauben an der Rückseite des Indikatorgehäuses (siehe
Abbildung 1).
INSTALLATION (Forts.)
. .
INDIKATORGEHÄUSE
STROMVERSORGUNG
OPTIONALE RELAIS-
AUSGANGSPLATINE
OPTIONALES KURZES KABEL
RS-422/485-
PLATINE
LANGES KABEL ZUM
ANSCHLUSS J10 AUF DER
HAUPTPLATINE
KABELBINDER
ZU DEN EXTERNEN
KOMMUNIKATIONSSCHALTKREISEN
OPTIONALE
KABELPOSITION
