Kit opzionale per l'interfaccia seriale CKW IT-3
Installazione del cavo interno
• Collegare il cavo lungo fornito con il kit al connettore J10 sulla scheda PC
principale. Collegare l'altra estremità del cavo ad uno dei connettori nella
parte superiore della scheda RS485/422 (vedere la Figura 1). Mediante
l'utilizzo del fermacavo fornito, collegare il cavo all'attacco in plastica nella
parte inferiore dell'alloggiamento. È possibile che allo stesso attacco vi siano
già collegati altri cavi. Nel caso in cui sia stata installata la scheda relè
opzionale, utilizzare il cavo corto in dotazione invece di quello lungo.
Collegare il cavo corto tra la scheda RS485/422 e il connettore simile sulla
scheda relè.

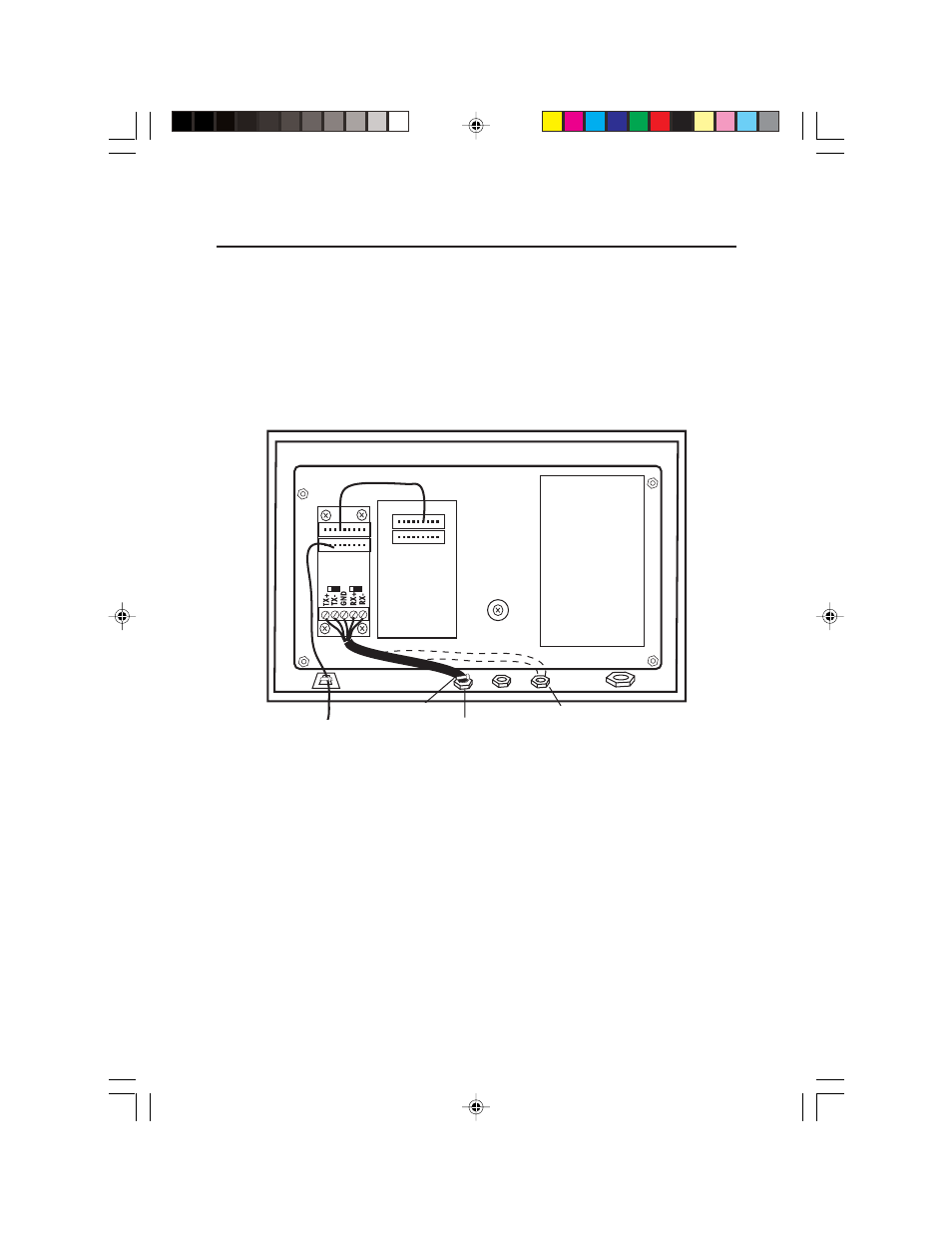

Figura 1. Scheda dell'interfaccia seriale visualizzata con
connessioni della scheda di uscita a relè.
Installazione della scheda di interfaccia seriale
Per installare la scheda opzionale per l'interfaccia seriale, procedere nella
maniera seguente:
• Allentare le viti laterali dell'alloggiamento dell'indicatore ed aprire il coperchio
anteriore.
• Fissare la scheda dell'interfaccia seriale all'alloggiamento dell'indicatore
posteriore come indicato in Figura 1 con 4 delle viti piccole in dotazione.
INSTALLAZIONE (continua)
. .
ALLOGGIAMENTO DELL'INDICATORE
ALIMENTATORE
SCHEDA DI USCITA
A RELÈ OPZIONALE
CAVO CORTO OPZIONALE
SCHEDA
RS-422/485
CAVO LUNGO AL CONNETTORE
J10 SULLA SCHEDA PC
PRINCIPALE
FERMACAVO
AI CIRCUITI DI
COMUNICAZIONE ESTERNI
POSIZIONE CAVO OPZIONALE
