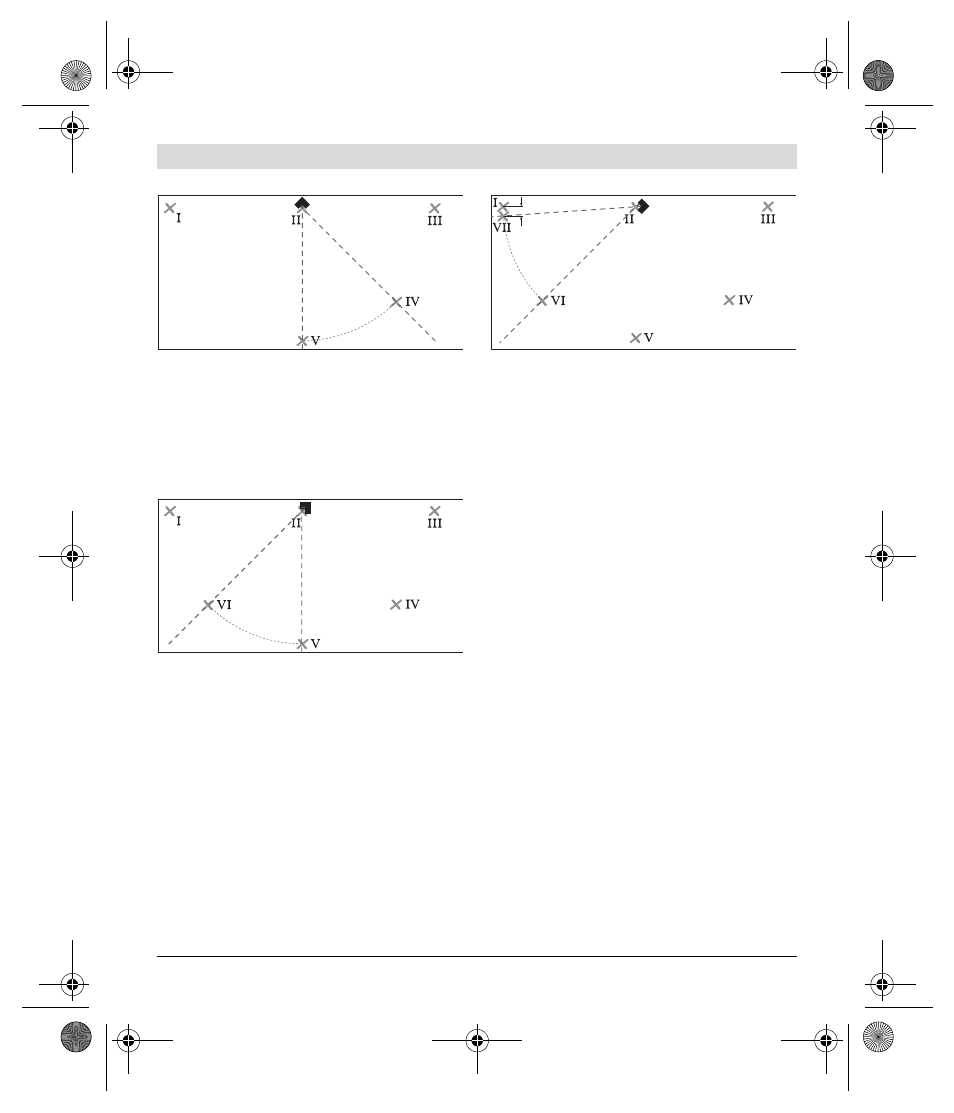

– Drej måleværktøjet således omkring 45°,
at midten af 0°-laserlinjen forløber gen-
nem punktet IV.
Laserlinjernes krydsningspunkt skal blive
ved med at ligge på punkt II.
Markér 45°-laserlinjen i 5 m afstand som
punkt V.
– Drej måleværktøjet således omkring 45°,
at midten af 0°-laserlinjen forløber gen-
nem punktet V.
Laserlinjernes krydsningspunkt skal blive
ved med at ligge på punkt II.
Markér 45°-laserlinjen i 5 m afstand som
punkt VI.
– Drej måleværktøjet således omkring 45°,
at midten af 0°-laserlinjen forløber gen-
nem punktet VI.
Laserlinjernes krydsningspunkt skal blive
ved med at ligge på punkt II.
– Markér midten af 45°-laserlinjen i 5 m
afstand som punkt VII helst i nærheden af
punktet I.
– Afstanden d mellem de to punkter VII og I
er den faktiske afvigelse mellem 0°-laser-
linjen og 45°-laserlinjen.
På målestrækningen 4 x 5 m = 20 m er den
max. tilladte afvigelse:
20 m x ±0,4 mm/m* = ±8 mm.
Differencen d mellem punkterne I og VII må
som følge heraf max. være 8 mm.
* Værdien ±0,4 mm/m beregnes på basis af
vinkelnøjagtigheden ±0,2 mm/m plus en
mulig usikkerhed ved at dreje 0,2 mm/m.
