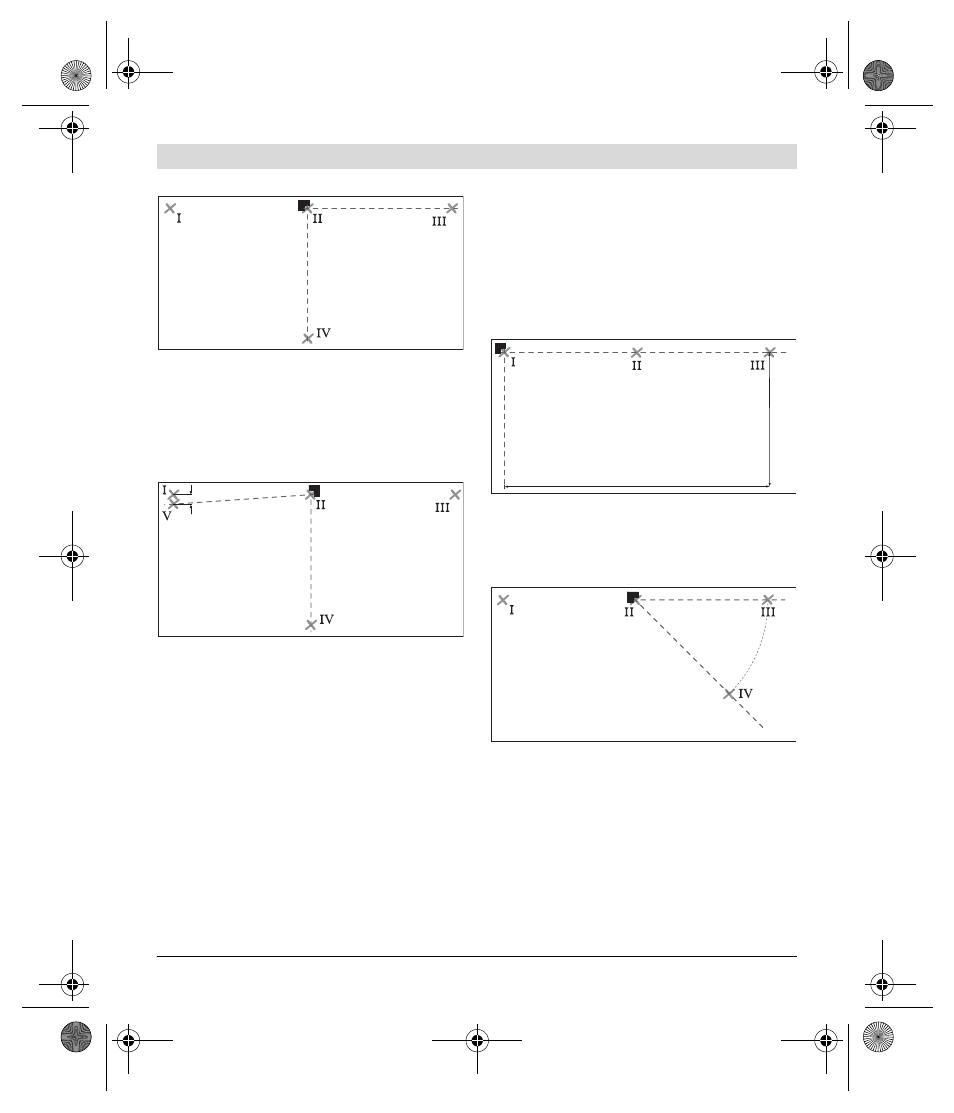

– Asetage mõõteseade (ilma et seda pöö-
raksite) 5 m kaugusele nii, et laserkiirte
ristumispunkt ühtiks juba märgitud punk-
tiga
II ja et 0 °-laserkiir läbiks punkti III.
Märkige 90
°-laserkiire keskpunkt 5 m
kaugusele (punkt IV).
– Keerake mõõteseadet 90° nii, et 0°-laser-
kiire keskpunkt läbib punkti IV.
Laserkiirte ristumispunkt peab endistviisi
ühtima punktiga
II.
– Märkige 90°-laserkiire keskpunkt 5 m
kaugusele punktina V võimalikult lähedale
punktile I.
– Vahe d kahe punkti V ja I vahel näitab
0 °-laserkiire ja 90°-laserkiire tegelikku
kõrvalekallet täisnurgast.
2 x 5 = 10 m kaugusel on lubatud maksi-
maalne kõrvalekalle:
10 m x
±0,2 mm/m = ±2 mm.
Vahe d punktide I ja V vahel tohib järelikult
olla maksimaalselt 2 mm.
0°- ja 45°-laserkiire vahelise nurgatäpsuse
kontrollimine
– Asetage mõõteseade mõõdetava ala ühte
nurka. Lülitage mõõteseade sisse ja
rihtige nii, et 0
°-laserkiir kulgeb piki mõõ-
detava ala pikemat külge ja 90 °-laserkiir
piki mõõdetava ala lühemat külge.
– Märkige laserjoonte keskpunkt põrandale
(punkt I). Lisaks märkige 0 °-laserkiire
keskpunkt 5 m kaugusele (punkt II) ja
10 m kaugusele (punkt III).
– Asetage mõõteseade (ilma et seda pöö-
raksite) 5 m kaugusele nii, et laserkiirte
ristumispunkt ühtiks juba märgitud punk-
tiga
II ja et 0 °-laserkiir läbiks punkti III.
Märkige 45 °-laserkiir 5 m kaugusele
(punkt IV).
d
10 m
5 m
