Lietuviškai | 287
Bosch Power Tools 1 609 929 S09 | (15.10.08)

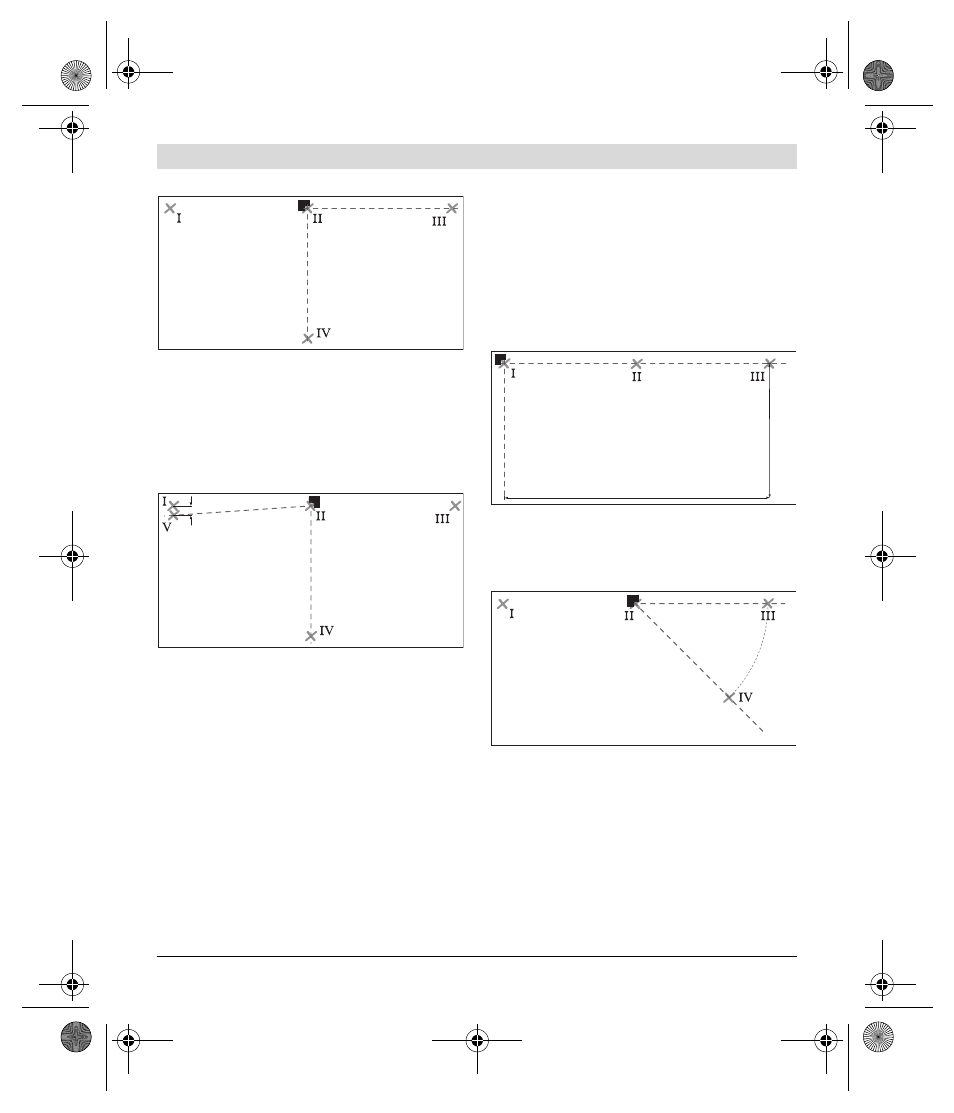

– Matavimo prietaisą (jo nepasukdami)
pastatykite 5 m atstumu taip, kad lazerio
linijų susikirtimo taškas sutaptų su jau
pažymėtu tašku
II, o 0 ° lazerio linija eitų
per tašką III.
Pažymėkite 90
° lazerio linijos vidurį 5 m
atstumu (taškas IV).
– Matavimo prietaisą pasukite 90° taip, kad
0 ° lazerio linijos vidurys eitų per tašką IV.
Lazerio linijų susikirtimo taškas turi būti
taške
II.
– Pažymėkite 90° lazerio linijos vidurį 5 m
atstumu kaip tašką V kaip galima arčiau
šalia taško I.
– Taškų V ir I skirtumas d rodo 0° ir 90°
lazerio linijos faktinę nuokrypą nuo
stataus kampo.
Esant matavimo atstumui 2 x 5 m = 10 m,
maksimali leidžiamoji nuokrypa yra:
10 m x
±0,2 mm/m = ±2 mm.
Skirtumas d tarp taškų I ir V turi būti ne
didesnis kaip 2 mm.
Kampo tikslumo tarp 0° ir 45° lazerio linijų
tikrinimas
– Matavimo prietaisą pastatykite į vieną iš
matavimo ploto kampų. Matavimo prie-
taisą įjunkite ir nukreipkite jį taip, kad 0
°
lazerio linija eitų išilgai matavimo ploto
ilgojo krašto, o 90
° lazerio linija – išilgai
matavimo ploto trumpojo krašto.
– Ant grindų pažymėkite lazerio linijų susi-
kirtimo tašką (taškas I). Taip pat pažymė-
kite 0 ° lazerio linijos vidurį 5 m atstumu
(taškas II) ir 10 m atstumu (taškas III).
– Matavimo prietaisą (jo nepasukdami)
pastatykite 5 m atstumu taip, kad lazerio
linijų susikirtimo taškas sutaptų su jau
pažymėtu tašku
II, o 0 ° lazerio linija eitų
per tašką III.
Pažymėkite 45 ° lazerio linijos vidurį 5 m
atstumu (taškas IV).
d
10 m
5 m
