228 | Български

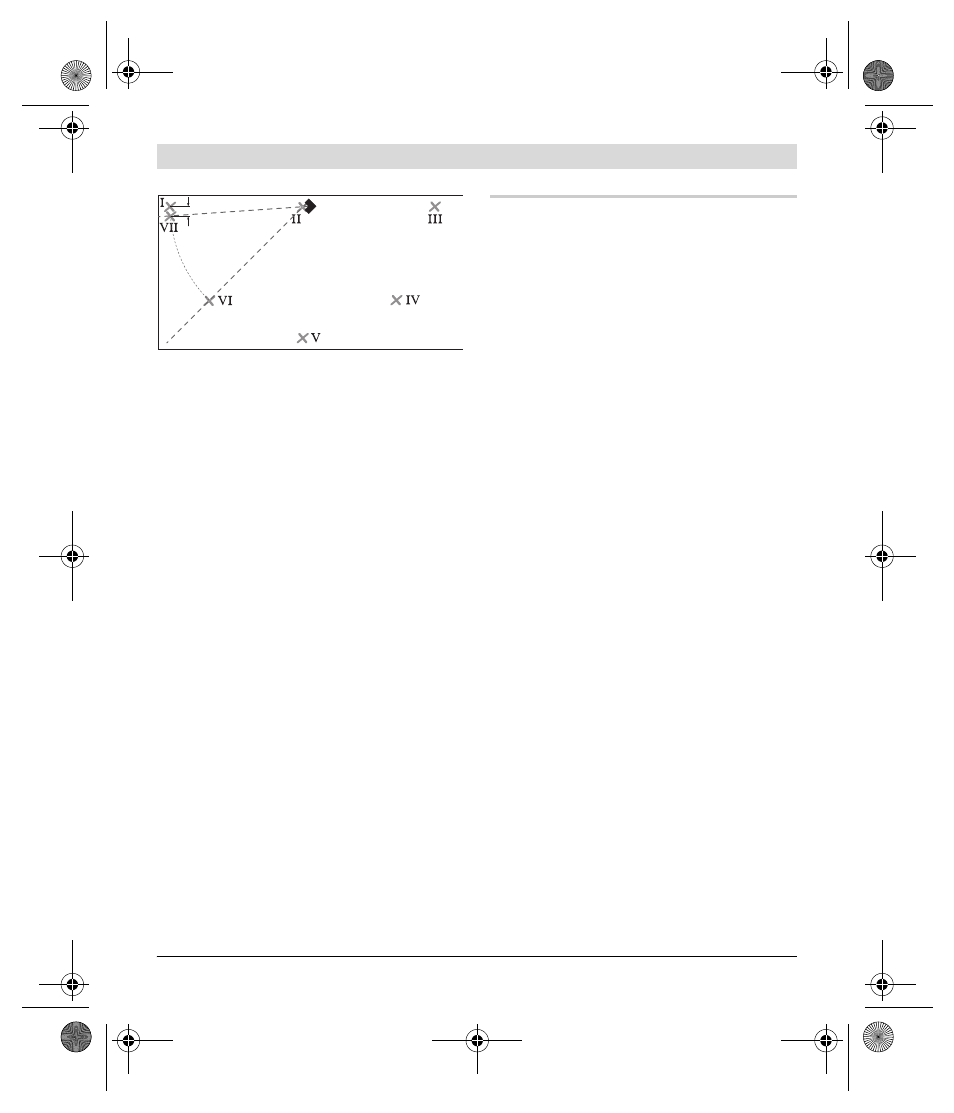

– Завъртете измервателния уред на 45°,
така че средата на лазерната линия 0
° да
преминава през точка VI.
При това пресечната точка на лазерните
линии трябва да остане в точка
II.
– Маркирайте лазерната линия 45° на раз-
стояние 5 m като точка VII, по възмож-
ност по-близо до точка I.
– Разликата d на двете точки VII и I дава
действителното отклонение на лазер-
ните линии 0
° и 45°.
На разстояние 4 x 5 m = 20 m максимално
допустимото отклонение възлиза на:
20 m x
±0,4 mm/m* = ±8 mm.
Следователно разликата d между точките I и
VII трябва да е най-много 8 mm.
* стойността
±0,4 mm/m се получава от точ-
ността на ъгъла ±0,2 mm/m плюс възможна
неточност при завъртане от 0,2 mm/m.
Указания за работа
f Поставяйте измервателния уред вина-
ги хоризонтално на пода, респ. захва-
щайте го хоризонтално към стена. При
отклонение от хоризонталното положе-
ние ъглите са по-малки от 45
°, респ. 90°.
f Маркирайте винаги точно средата на
лазерната линия. Широчината на лазер-
ната линия се променя с разстоянието.
f Никога не използвайте за подравня-
ване лазерните линии, които поставен
на земята измервателен уред излъчва
на стените. Измервателният уред не е с
автоматично нивелиране, поради което
линията на стената е крива.
f Отправната точка за подравняване на
плочки е пресечната точка P на лазер-
ните линии непосредствено пред из-
мервателния уред. За да проверите
ъгъл, измервателният уред трябва да
бъде завъртян спрямо тази пресечна
точка, вижте фигура F.
f Поставяйте измервателния уред само
върху чиста плоча за насочване 10. Ако
повърхността на плочата за насочване е
неравна и замърсена, измервателният
уред не е в хоризонтална позиция и
резултатите от измерването могат да се
окажат неверни.
d
