ภาษาไทย | 325
Bosch Power Tools 1 609 929 S09 | (15.10.08)

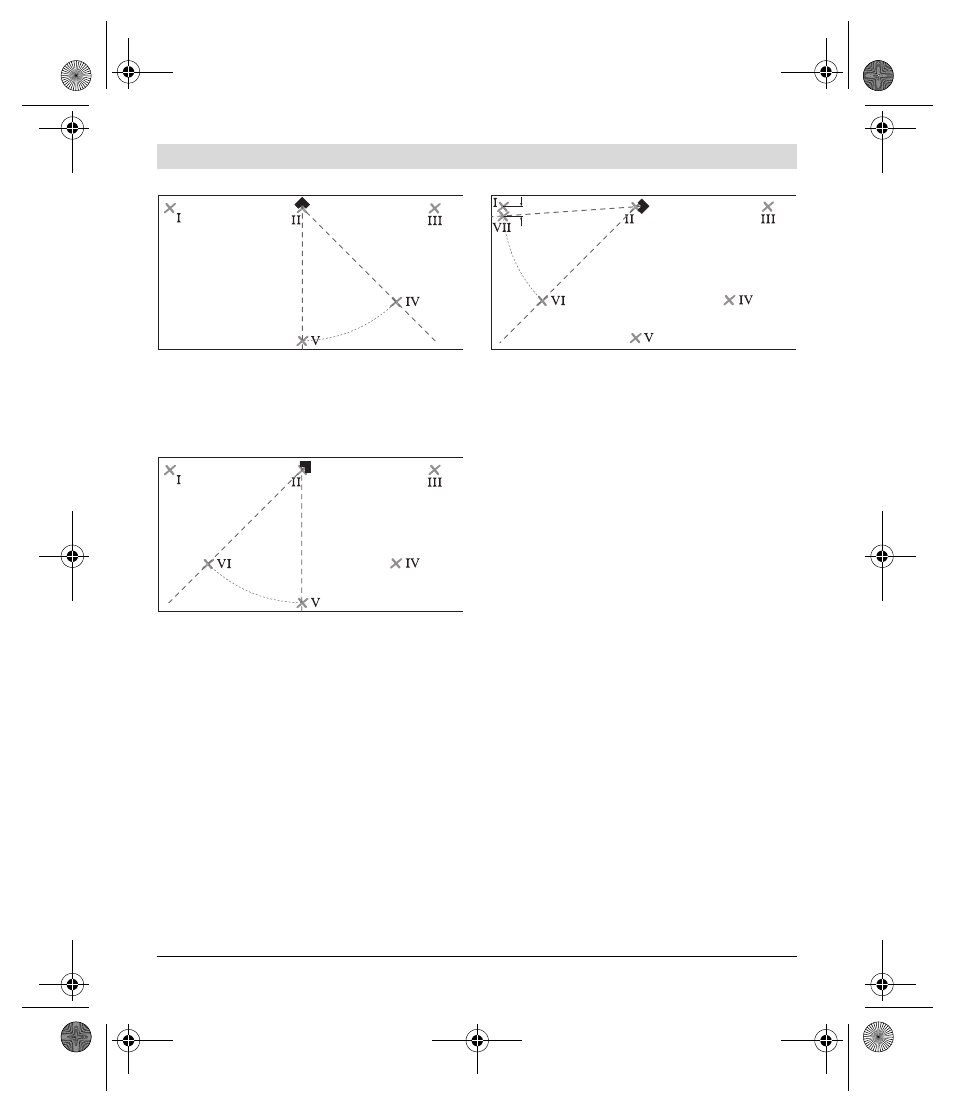

– หมุนเครื่องมือวัดไป 45
°
ในลักษณะให้จุดกลางของเส้น
เลเซอร์ 0
°
วิ่งผ่านจุด IV
จุดตัดของเส้นเลเซอร์ยังต้องอยู่บนจุด II
ทำเครื่องหมายที่เส้นเลเซอร์ 45
°
ที่ระยะห่าง 5 ม. เป็นจุด
V
– หมุนเครื่องมือวัดไป 45
°
ในลักษณะให้จุดกลางของเส้น
เลเซอร์ 0
°
วิ่งผ่านจุด V
จุดตัดของเส้นเลเซอร์ยังต้องอยู่บนจุด II
ทำเครื่องหมายที่เส้นเลเซอร์ 45
°
ที่ระยะห่าง 5 ม. เป็นจุด VI
– หมุนเครื่องมือวัดไป 45
°
ในลักษณะให้จุดกลางของเส้น
เลเซอร์ 0
°
วิ่งผ่านจุด VI
จุดตัดของเส้นเลเซอร์ยังต้องอยู่บนจุด II
– ทำเครื่องหมายที่จุดกลางของเส้นเลเซอร์ 45
°
ที่ระยะห่าง
5 ม. เป็นจุด VII ให้ใกล้ที่สุดข้างๆ จุด I
– ความต่าง d ของจุดทั้งสอง
VII
และ
I
แสดงความ
เบี่ยงเบนของเส้นเลเซอร์ 0
°
และเส้นเลเซอร์ 45
°
ที่ความยาววัด 4 x 5 ม. = 20 ม. ความเบี่ยงเบนสูงสุดที่อนุญาต
คือ:
20 ม. x
± 0.4 มม./ม.* = ± 8 มม.
ดังนั้นความต่างสูงสุด d ระหว่างจุด I และ VII ต้องมีค่าเท่ากับ
8 มม. หรือน้อยกว่า
* ค่า
± 0.4 มม./ม. เป็นผลจากความแม่นยำของการวัด
มุม ± 0.2 มม./ม. บวกความไม่แน่นอนที่อาจเกิดขึ้นได้ขณะหมุน
0.2 มม./ม.
d
