238 | Srpski

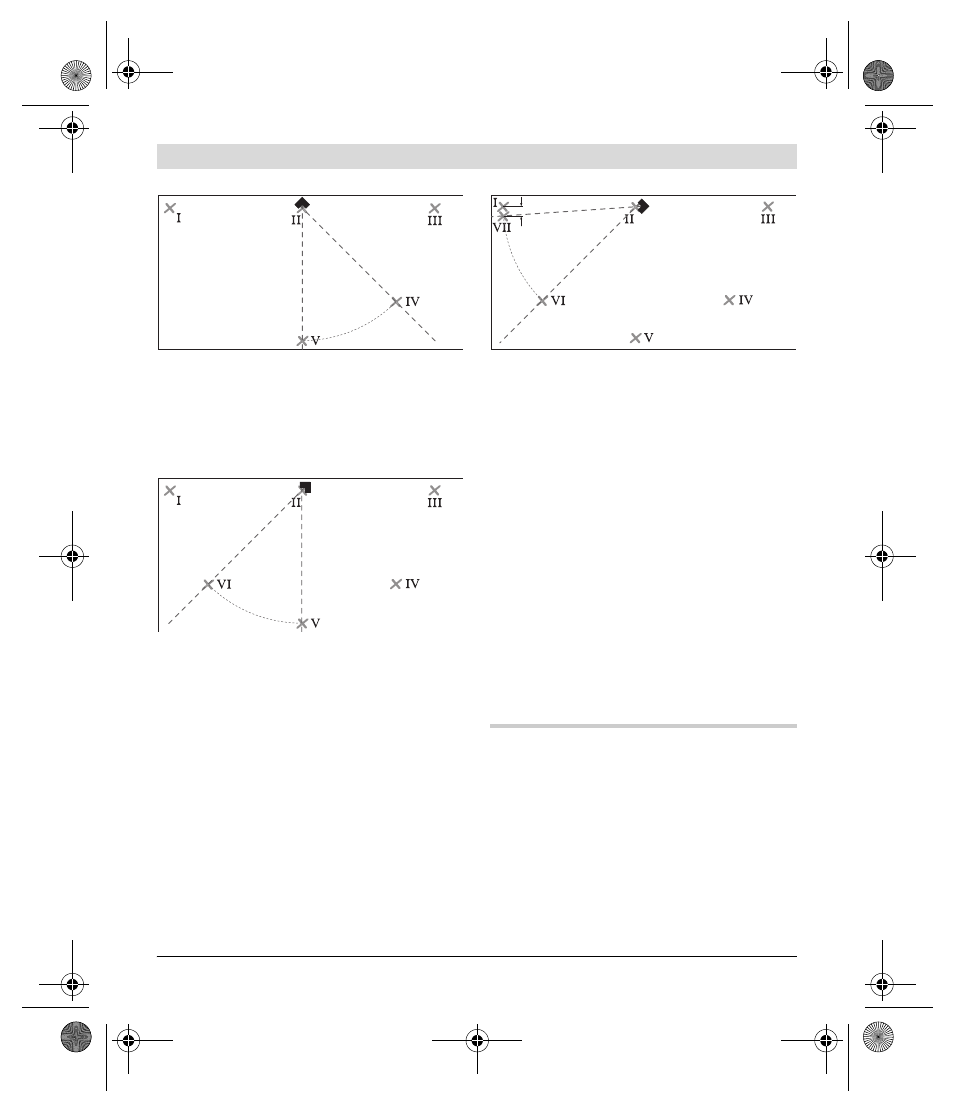

– Obrnite merni alat oko 45°, tako da sre-
dina 0
°-linije lasera prolazi kroz tačku IV.
Ukrsna tačka linija lasera mora i dalje
ležati na tački
II.
Obeležite 45 °-liniju lasera na odstojanju
5 m kao tačku V.
– Obrnite merni alat oko 45°, tako da sre-
dina 0 °-linije lasera prolazi kroz tačku V.
Ukrsna tačka linija lasera mora i dalje
ležati na tački
II.
Obeležite 45 °-liniju lasera na odstojanju
5 m kao tačku VI.
– Obrnite merni alat oko 45°, tako da sre-
dina 0
°-linije lasera prolazi kroz tačku VI.
Ukrsna tačka linija lasera mora i dalje
ležati na tački
II.
– Označite sredinu 45°-linije lasera na od-
stojanju 5 m kao tačku VII, po mogućstvu
pored tačke I.
– Razlika d obe tačke VII i I daje stvarno
odstupanje 0
°-linije lasera i 45°-linije
lasera od pravog ugla.
Na mernoj dionici od 4 x 5 m = 20 m maksi-
malno dozvoljeno odstupanje iznosi:
20 m x
±0,4 mm/m* = ±8 mm.
Razlika d između tačaka I i VII prema tome
sme iznositi max. 8 mm.
* Vrednost
±0,4 mm/m dobije se iz tačnosti
ugla
±0,2 mm/m uračunavši moguću nesigur-
nost kod obrtanja od 0,2 mm/m.
Uputstva za rad
f Postavite merni alat uvek planarno na
pod, odnosno pričvrstite ga planarno na
zid. Ugao je kod neravnog postavljanja
odnosno pričvršćenja manji od 45
°
odnosno 90 °.
f Koristite uvek samo sredinu laserske
linije za markiranje. Širina laserske linije
se menja sa odstojanjem.
d
