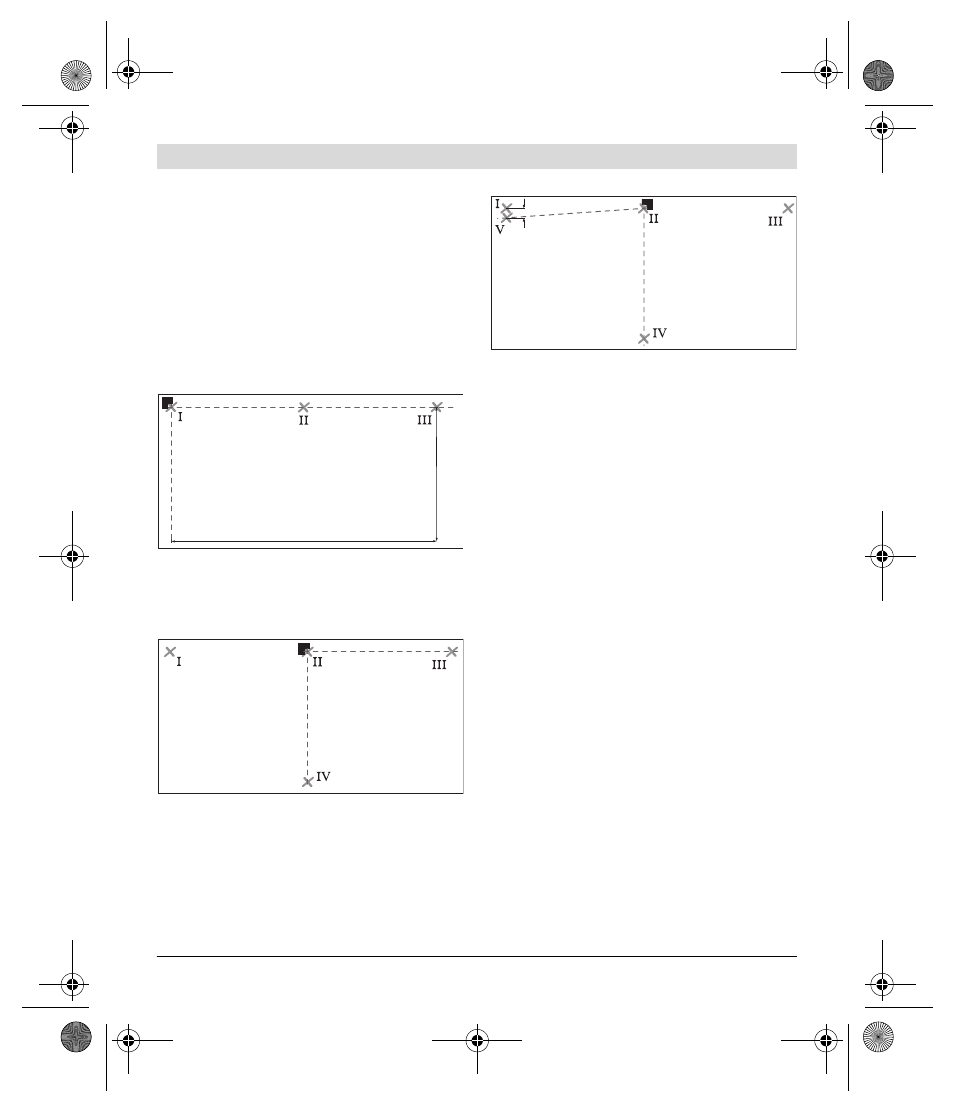

Перевірка кутової точності між лазерної
лінією 0° і 90°
– Встановіть вимірювальний прилад в
один з кутів вимірювальної ділянки.
Увімкніть вимірювальний прилад і
спрямуйте його так, щоб лазерна лінія
0
° проходила уздовж довгого боку ви-
мірювальної ділянки, а лазерна лінія 90 °
– уздовж короткої лінії вимірювальної
ділянки.
– Позначте на землі точку перетину лазер-
них ліній (точка I). Крім того, позначте
середину лазерної лінії 0 ° на відстані 5 м
(точка II) і на відстані 10 м (точка III).
– Встановіть вимірювальний прилад (не
розвертаючи його) на відстані 5 м так,
щоб точка перетину лазерних ліній попа-
дала на вже позначену точку
II, а лазер-
на лінія 0 ° проходила через точку III.
Позначте середину лазерної лінії 90 ° на
відстані 5 м (точка IV).
– Розверніть вимірювальний прилад на
90
° таким чином, щоб середина лазер-
ної лінії 0 ° проходила через точку IV.
Точка перетину лазерних ліній, як і ра-
ніше, повинна знаходитися в точці
II.
– Позначте середину лазерної лінії 90° на
відстані 5 м як точку V якомога ближче
до точки I.
– Розбіжність d між точкою V і I – це
фактичне відхилення лазерної лінії 0 ° і
лазерної лінії 90 ° від прямого кута.
На відстані 2 x 5 м = 10 м максимально
допустима розбіжність становить:
10 м x
±0,2 мм/м = ±2 мм.
Розбіжність d між точкою I і V не повинна
перебільшувати макс. 2 мм.
10 m
5 m
d
