152 | Polski
Kontrola dokładności kątowej między
liniami wytyczającymi 0
° i 90°

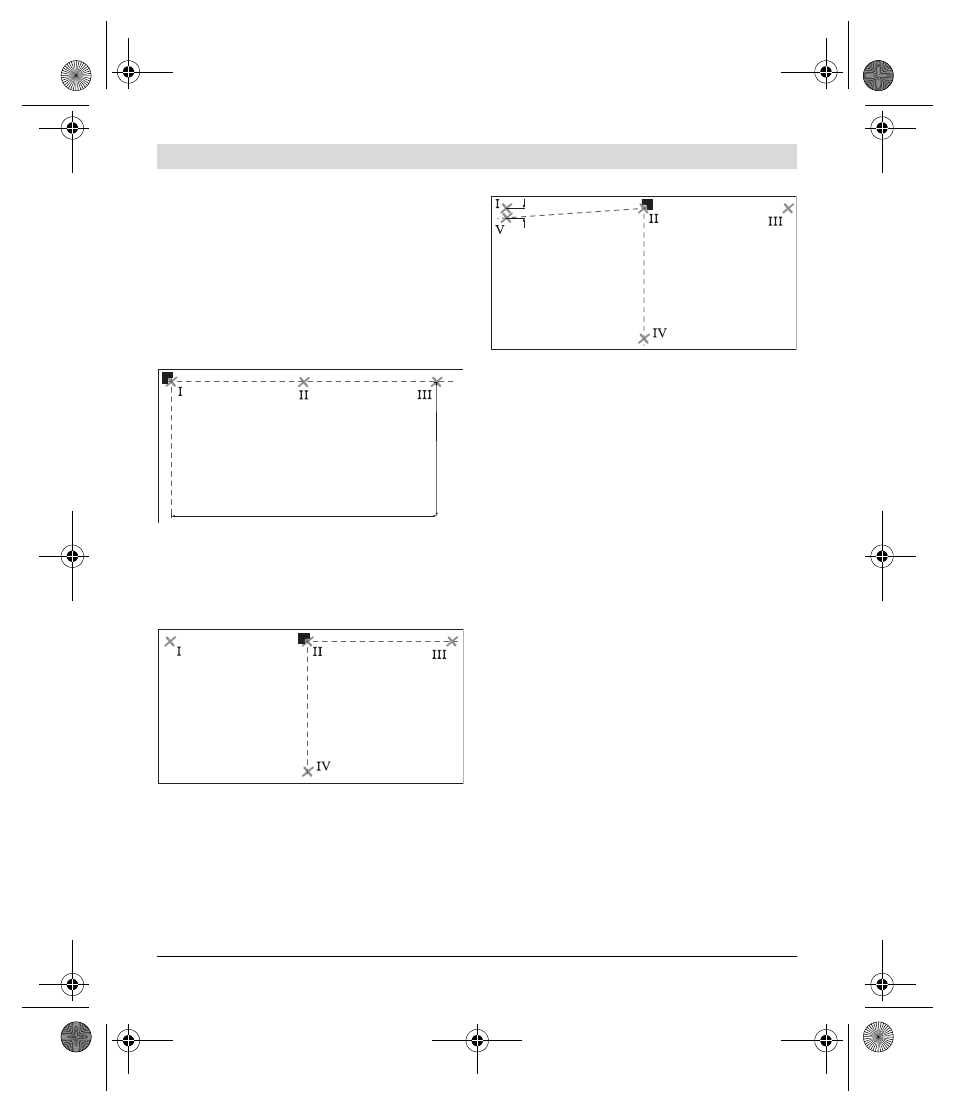

– Ustawić urządzenie pomiarowe w jednym
z kątów płaszczyzny pomiarowej Włączyć
urządzenie pomiarowe i ustawić w taki
sposób, by linia lasera, wytyczająca 0
°
przebiegała wzdłuż dłuższej strony płasz-
czyzny pomiarowej, a linia wytyczająca
90
° wzdłuż krótszej.
– Zaznaczyć środek skrzyżowania się linii
lasera na podłożu (punkt I). Oprócz tego
należy zaznaczyć środek linii lasera,
wytyczający 0
° w odległości 5 m
(punkt II) i 10 m (punkt III).
– Ustawić urządzenie pomiarowe (nie obra-
cając go) w odległości 5 m tak, aby, punkt
skrzyżowania się linii lasera przebiegał
przez uprzednio zaznaczony punkt
II,
a linia lasera wytyczająca 0 ° przebiegała
przez punkt III.
Zaznaczyć środek linii lasera, wytyczającej
90
° w odległości 5 m (punkt IV).
– Przekręcić urządzenie pomiarowe o 90°
tak, aby środek linii lasera, wytyczający 0
°
przebiegał przez punkt IV.
Punkt, w którym krzyżują się linie musi
nadal pokrywać się z punktem
II.
– Zaznaczyć środek linii lasera, wytyczającej
90 ° w odległości 5 m jako punkt V,
możliwie blisko punktu I.
– Różnica d między oboma punktami V i I
daje odchylenie rzeczywiste linii, wytycza-
jącej 0
° i 90° od kąta prostego.
Na odcinku pomiarowym wynoszącym
2 x 5 m = 10 m odchylenie nie może prze-
kraczać:
10 m x
±0,2 mm/m = ±2 mm.
Różnica d między punktami I i V może więc
wynosić maksymalnie 2 mm.
10 m
5 m
d
