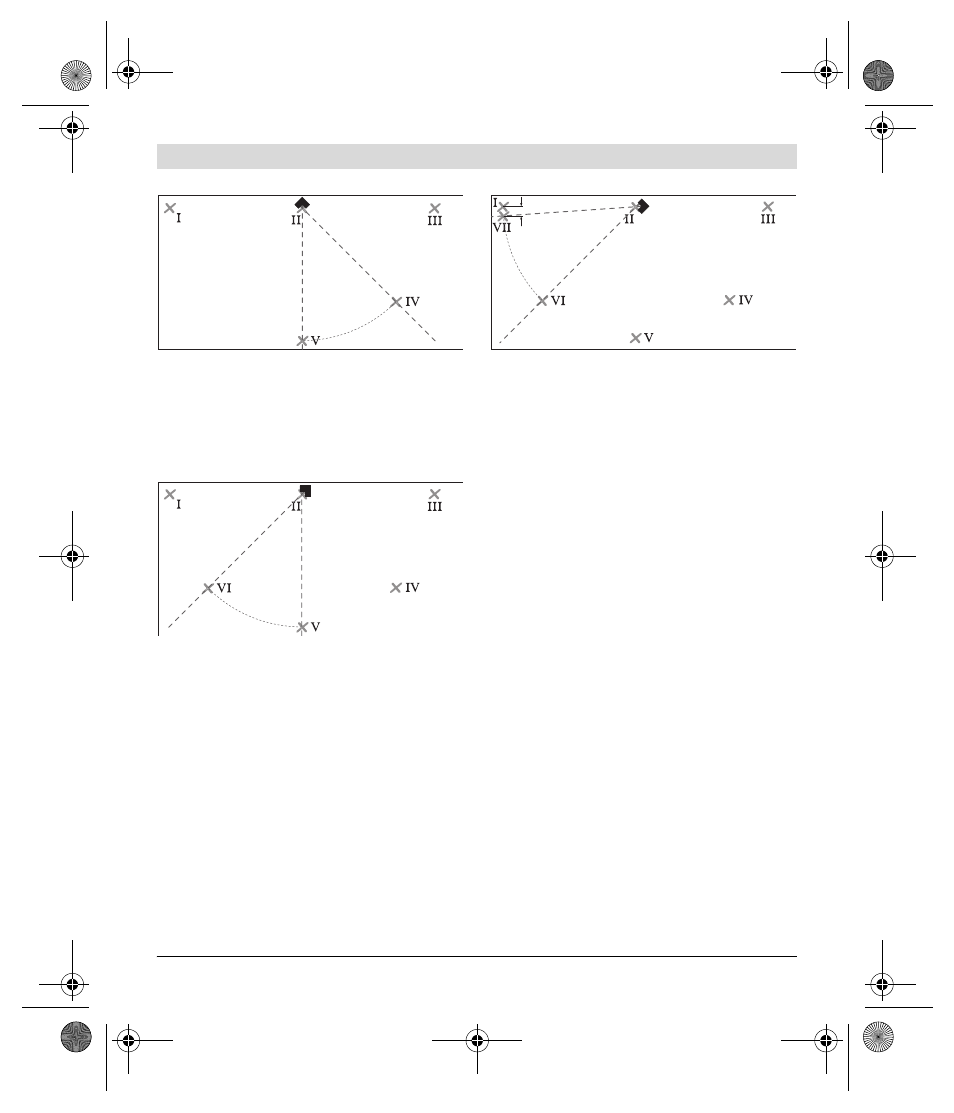

– Otočte měřící přístroj o 45° tak, aby střed
laserové přímky 0
° probíhal bodem IV.
Průsečík laserových přímek musí i nadále
ležet na bodě
II.
Označte laserovou přímku 45 ° ve vzdále-
nosti 5 m jako bod V.
– Otočte měřící přístroj o 45° tak, aby střed
laserové přímky 0 ° probíhal bodem V.
Průsečík laserových přímek musí i nadále
ležet na bodě
II.
Označte laserovou přímku 45 ° ve vzdále-
nosti 5 m jako bod VI.
– Otočte měřící přístroj o 45° tak, aby střed
laserové přímky 0
° probíhal bodem VI.
Průsečík laserových přímek musí i nadále
ležet na bodě
II.
– Označte střed laserové přímky 45° ve
vzdálenosti 5 m jako bod VII co možná
nejblíž u bodu I.
– Rozdíl d obou bodů VII a I udává skuteč-
nou odchylku laserové přímky 0 ° a
laserové přímky 45 °.
Na měřené dráze 4 x 5 m = 20 m činí maxi-
mální přípustná odchylka:
20 m x
±0,4 mm/m* = ±8 mm.
Rozdíl d mezi body I a VII smí tedy činit
nejvýše 8 mm.
* Hodnota
±0,4 mm/m vyplývá z úhlové přes-
nosti
±0,2 mm/m včetně možné nepřesnosti
při otáčení 0,2 mm/m.
