258 | Hrvatski

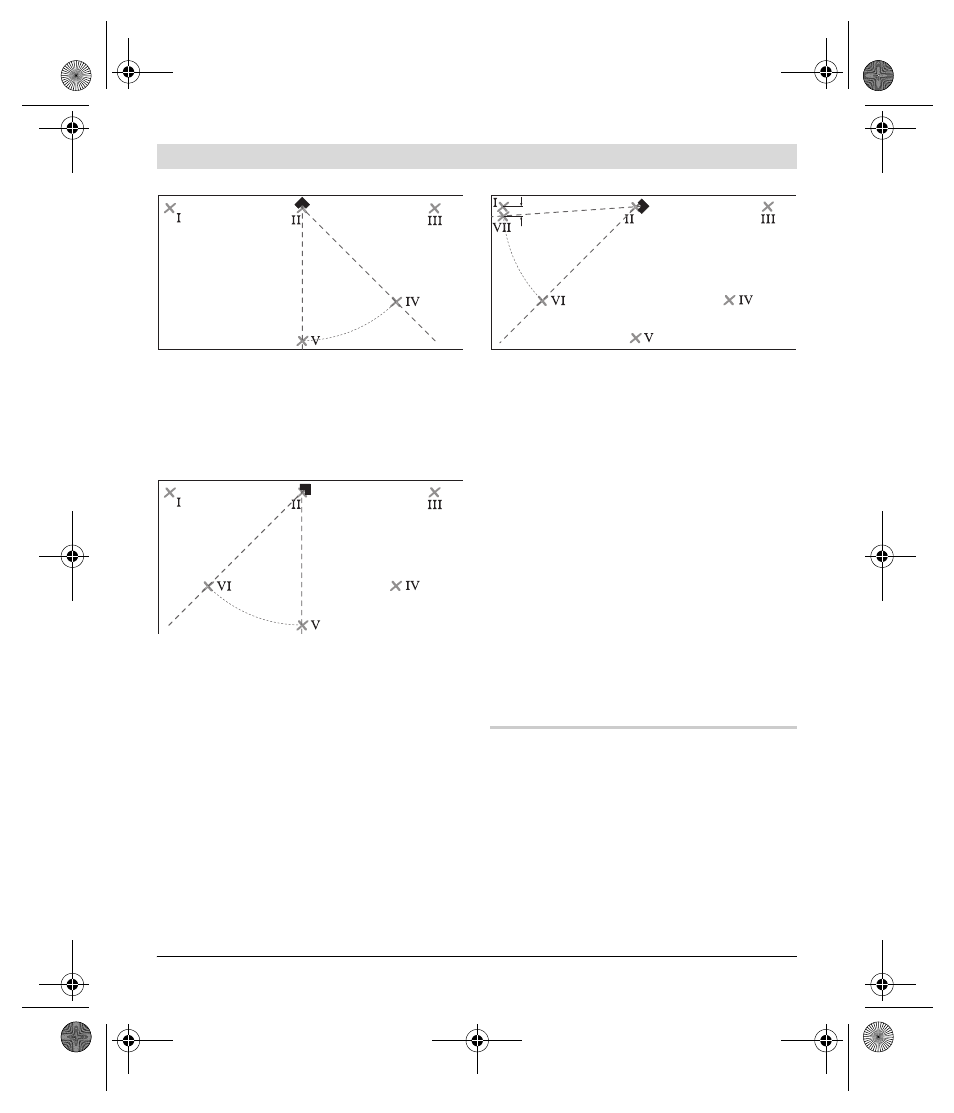

– Okrenite mjerni alat oko 45°, tako da sre-
dina 0
° linije lasera prolazi kroz točku IV.
Križna točka linija lasera mora i dalje ležati
na točci
II.
Označite 45 ° liniju lasera na udaljenosti
5 m kao točku V.
– Okrenite mjerni alat oko 45°, tako da sre-
dina 0 ° linije lasera prolazi kroz točku V.
Križna točka linija lasera mora i dalje ležati
na točci
II.
Označite 45 ° liniju lasera na udaljenosti
5 m kao točku VI.
– Okrenite mjerni alat oko 45°, tako da sre-
dina 0
° linije lasera prolazi kroz točku VI.
Križna točka linija lasera mora i dalje ležati
na točci
II.
– Označite sredinu 45° linije lasera na uda-
ljenosti 5 m kao točku VII, po mogućnosti
pored točke I.
– Razlika d obje točke VII i I daje stvarno
odstupanje 0 ° linije lasera i 45° linije
lasera od pravog kuta.
Na mjernoj dionici od 4 x 5 m = 20 m, maksi-
malno dopušteno odstupanje iznosi:
20 m x
±0,4 mm/m* = ±8 mm.
Razlika d između točaka I i VII prema tome
smije iznositi max. 8 mm.
* Vrijednost
±0,4 mm/m dobije se iz točnosti
kuta ±0,2 mm/m, uračunavši moguću ne-
sigurnost kod okretanja od 0,2 mm/m.
Upute za rad
f Postavite mjerni alat uvijek planarno na
pod, odnosno pričvrstite ga planarno na
zid. Kut je kod neravnog postavljanja
odnosno pričvršćenja manji od 45
° od-
nosno 90 °.
f Za označavanje koristite samo uvijek
središte linije lasera. Širina linije lasera
mijenja se sa udaljenošću.
d
