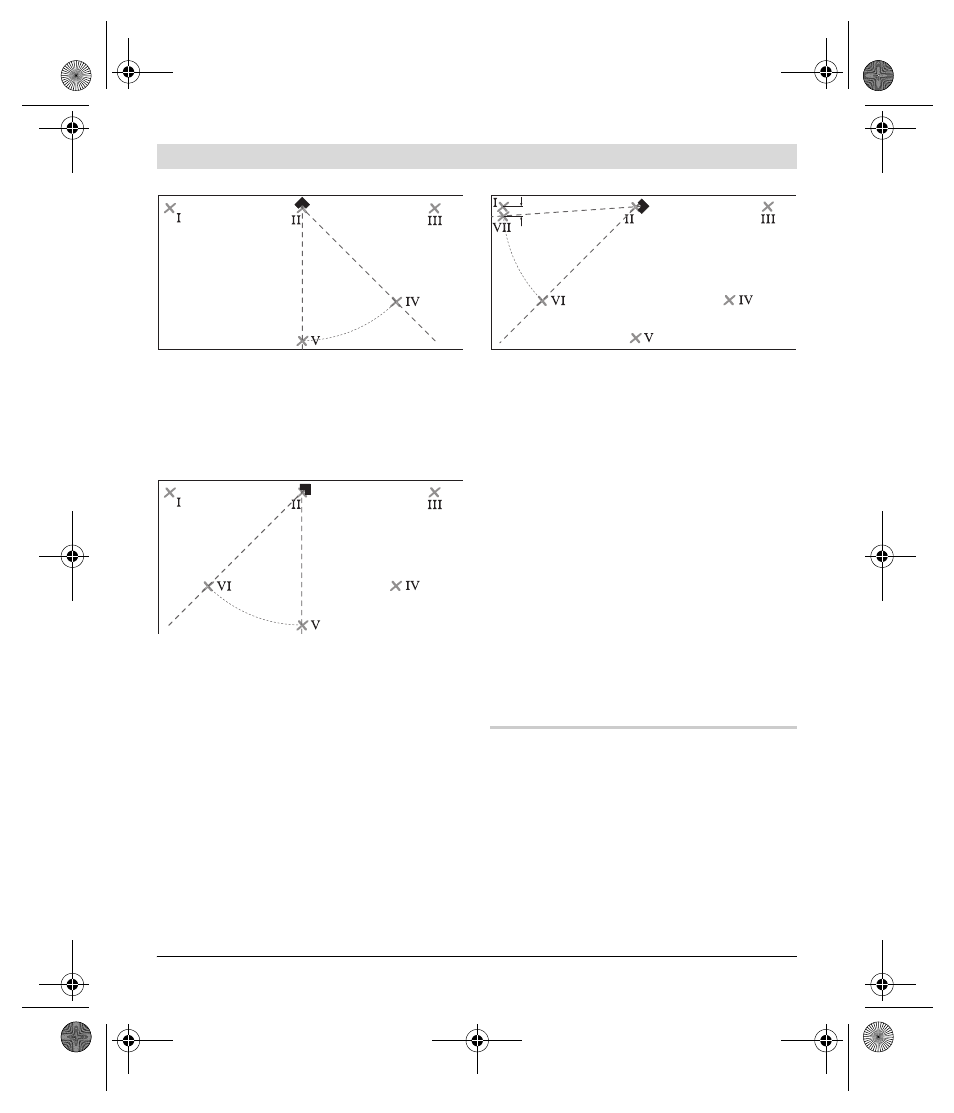

– Keerake mõõteseadet 45° nii, et 0°-laser-
kiire keskpunkt läbib punkti IV.
Laserkiirte ristumispunkt peab endistviisi
ühtima punktiga
II.
Märkige 45 °-laserkiir 5 m kaugusele
(punkt V).
– Keerake mõõteseadet 45° nii, et 0°-laser-
kiire keskpunkt läbib punkti V.
Laserkiirte ristumispunkt peab endistviisi
ühtima punktiga
II.
Märkige 45 °-laserkiir 5 m kaugusele
(punkt VI).
– Keerake mõõteseadet 45° nii, et 0°-laser-
kiire keskpunkt läbib punkti VI.
Laserkiirte ristumispunkt peab endistviisi
ühtima punktiga
II.
– Märkige 45°-laserkiire keskpunkt 5 m
kaugusele punktina VII võimalikult lähe-
dale punktile I.
– Vahe d kahe punkti VII ja I vahel näitab
0 °-laserkiire ja 45°-laserkiire tegelikku
kõrvalekallet.
Mõõtealal 4 x 5 m = 20 m on maksimaalne
lubatud kõrvalekalle:
20 m x
±0,4 mm/m* = ±8 mm.
Vahe d punktide I ja VII vahel tohib järelikult
olla maksimaalselt 8 mm.
* Väärtus
±0,4 mm/m tuleneb nurgatäpsu-
sest ±0,2 mm/m, millele lisandub võimalik
0,2 mm/m määramatus keeramisel.
Tööjuhised
f Asetage mõõteseade nii, et see on
loodis, põrandale või kinnitage seinale.
Kui seade asub pinnal kaldu, on nurk
väiksem kui 45
° või 90°.
f Märgistamiseks kasutage alati ainult
laserjoone keskpunkti. Laserjoone laius
muutub kauguse muutudes.
