检查角度精度
必须在一个 10 x 5 米而且地面坚实平坦的空旷场所
内进行检验。
如果在检查时发现测量仪器的偏差超过最大极限。
必须把仪器交给博世顾客服务处修理。
检查 0 度激光和 90 度激光之间的角度精度。

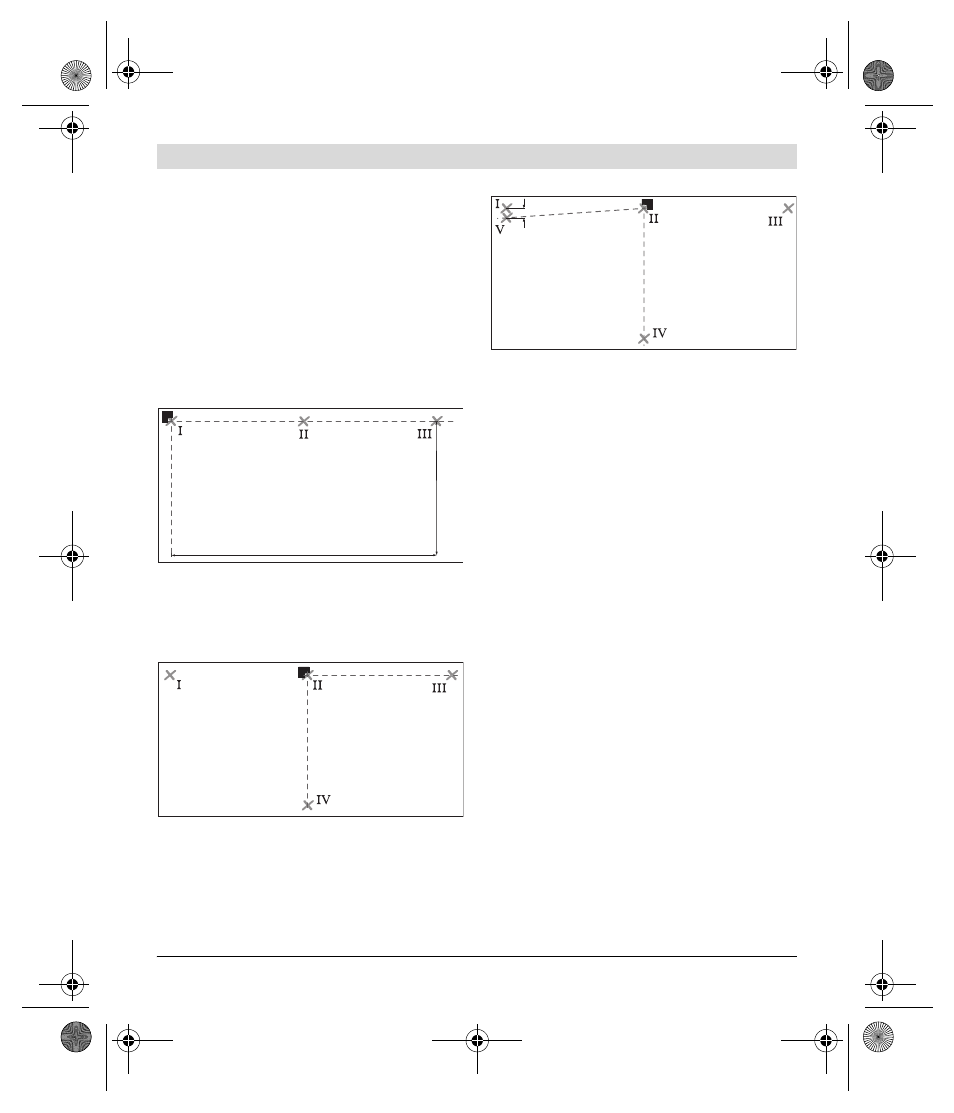

– 把测量仪器放置在检验场所的角落。开动仪器，
并调整仪器让 0 度激光线沿著测量场所的长边发
射，而 90 度激光线沿著测量场所的短边发射。
– 把两道激光的交叉点画在地板上 （点 I）。
并且在 5 米远处的 0 度激光中心点打上记号
（点 II），以及在 10 米远处的 0 度激光中心点打
上记号 （点 III）。
– 把测量仪器移动到 5 米远处 （勿旋转仪器），并
且让两道激光的交叉点和点 II 重叠，而 0 度激光
线得穿过点
III。
在 5 米远处的 90 度激光中心点打上记号
（点 IV）。
– 把测量仪器旋转 90 度，并且让 0 度激光线的中心
点穿越点 IV。
两道激光的交叉点必须仍然和点 II 重叠。
– 在 5 米远处的 90 度激光中心点打上记号
（点 V）。尽量把这个记号打在点 I 的旁边。
– 点 V 和点 I 之间的差距 d ，便是 0 度激光线和 90
度激光线 之间的夹角与九十度角的偏差。
在 2 x 5 米 = 10 米的测量距离，许可的最大偏差值
为：
10 米 x ± 0,2 毫米 / 米 = ± 2 毫米。
点 I 和点 V 之间的差距 d 最多不可以超过 2 毫米。
