한국어 | 315
Bosch Power Tools 1 609 929 S09 | (15.10.08)

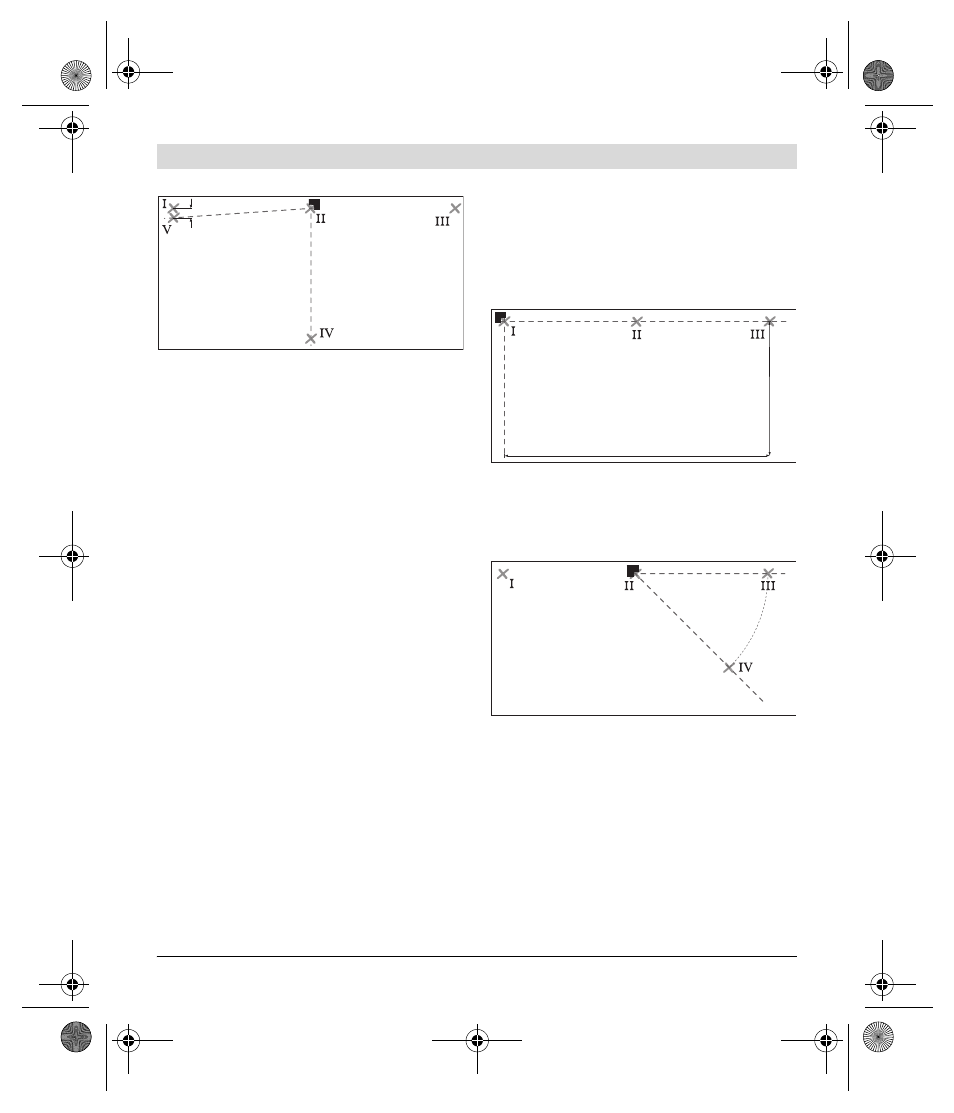

– 0° 레이저 선의 중앙이 점 IV 를 통과하도록 측정공구
를 90° 회전하십시오 .
레이저 선의 교차점은 계속 점 II 에 있어야만 합니다 .
– 90° 레이저 선의 중앙인 5 m 떨어진 곳에 가능한 점 I
에 가깝도록 점 V 를 표시하십시오 .
– 두 점 V와 점I의 차이 d는 직각을 이루는 0° 레이저 선
과 90° 레이저 선의 실제 편차와 같습니다 .
2 x 5 m = 10 m 의 측정구간에서 최대 허용 편차 :
10 m x ± 0.2 mm/m = ± 2 mm 입니다 .
점 I 과 점 V 사이의 차이 d 는 그러므로 최대 2 mm 까지
허용 가능합니다 .
0° 과 45° 레이저 선 사이의 각 정밀도 검사
– 측정면적의 한쪽 구석에 측정공구를 세우십시오 . 측
정공구를 켜고 0° 레이저 선이 측정면적의 긴 면을 따
라 가도록 하고 90° 레이저 선이 짧은 면을 따라 가도
록 조정하십시오 .
– 바닥에 레이저 선의 교차점을 표시 ( 점 I) 하십시오 .
이 외에 0° 레이저 선의 중앙인 5 m 떨어진 곳에 표시
( 점 II) 를 하고 10 m 떨어진 곳에 표시 ( 점 III) 를 하
십시오 .
– 측정공구 (방향을 회전하지 않고)를 레이저 선의 교차
점 점 II 로 이미 표시된 5 m 떨어진 곳에 세우십시오.
그리고 0° 레이저 선은 점 III 을 통과하도록 하십시오.
45° 레이저 선의 5 m 떨어진 곳에 표시 ( 점 IV) 를 하
십시오 .
d
10 m
5 m
