Česky | 163
Bosch Power Tools 1 609 929 S09 | (15.10.08)

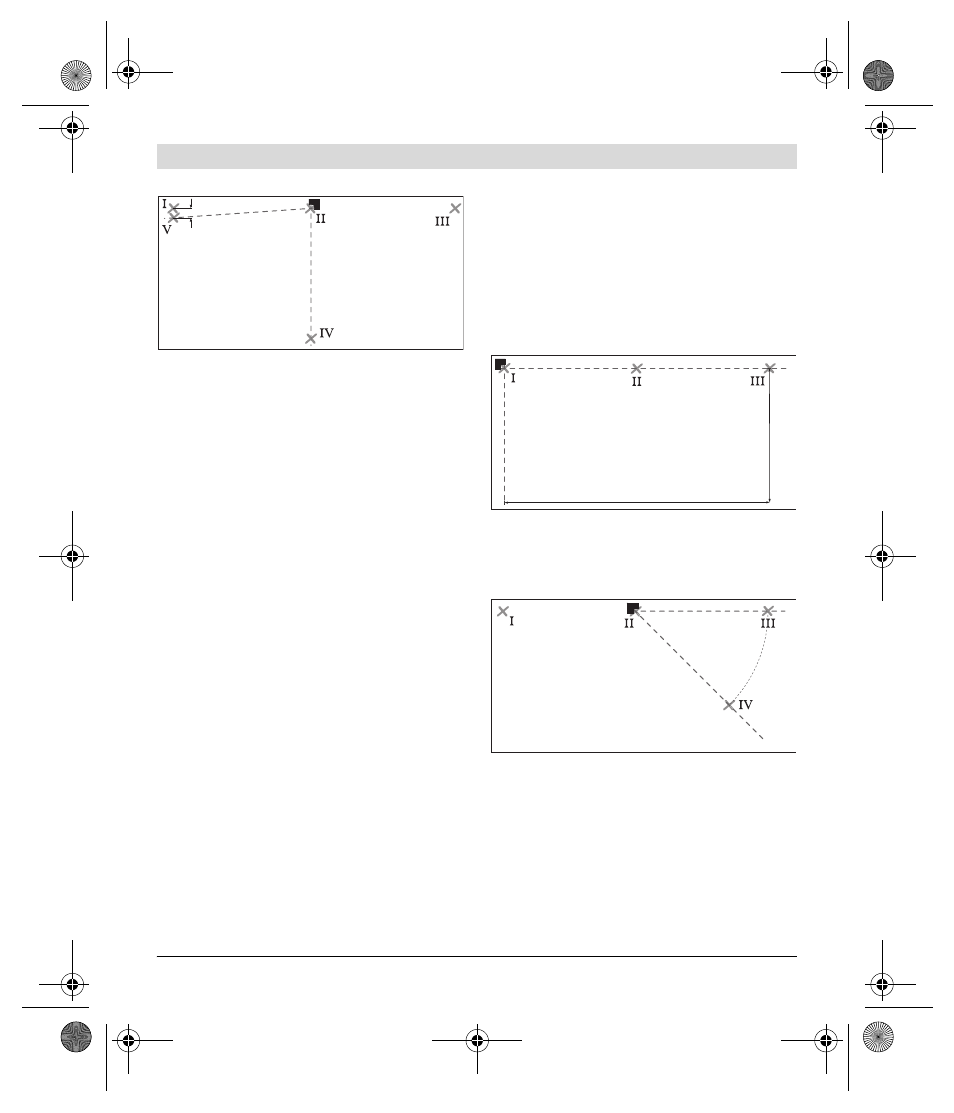

– Otočte měřící přístroj o 90° tak, aby střed
laserové přímky 0
° probíhal bodem IV.
Průsečík laserových přímek musí i nadále
ležet na bodě
II.
– Označte střed laserové přímky 90° ve
vzdálenosti 5 m jako bod V co možná
nejblíž u bodu I.
– Rozdíl d obou bodů V a I udává skutečnou
odchylku laserové přímky 0
° a laserové
přímky 90 ° od pravého úhlu.
Na měřené dráze 2 x 5 m = 10 m činí maxi-
mální přípustná odchylka:
10 m x
±0,2 mm/m = ±2 mm.
Rozdíl d mezi body I a V smí tedy činit
nejvýše 2 mm.
Kontrola úhlové přesnosti mezi laserovými
přímkami 0
° a 45°
– Umístěte měřící přístroj do jednoho z rohů
měřené plochy. Měřící přístroj zapněte a
vyrovnejte jej tak, aby přímka laseru 0
°
probíhala podél delší strany měřené
plochy a přímka laseru 90
° podél kratší
strany měřené plochy.
– Označte průsečík laserových přímek na
podlaze (bod I). Kromě toho označte střed
laserové přímky 0 ° ve vzdálenosti 5 m
(bod II) a ve vzdálenosti 10 m (bod III).
– Postavte měřící přístroj (bez jeho otoče-
ní) do vzdálenosti 5 m tak, aby se průse-
čík laserových přímek shodoval s již
označeným bodem
II a laserová přímka 0 °
probíhala bodem III.
Označte laserovou přímku 45 ° ve vzdále-
nosti 5 m (bod IV).
d
10 m
5 m
