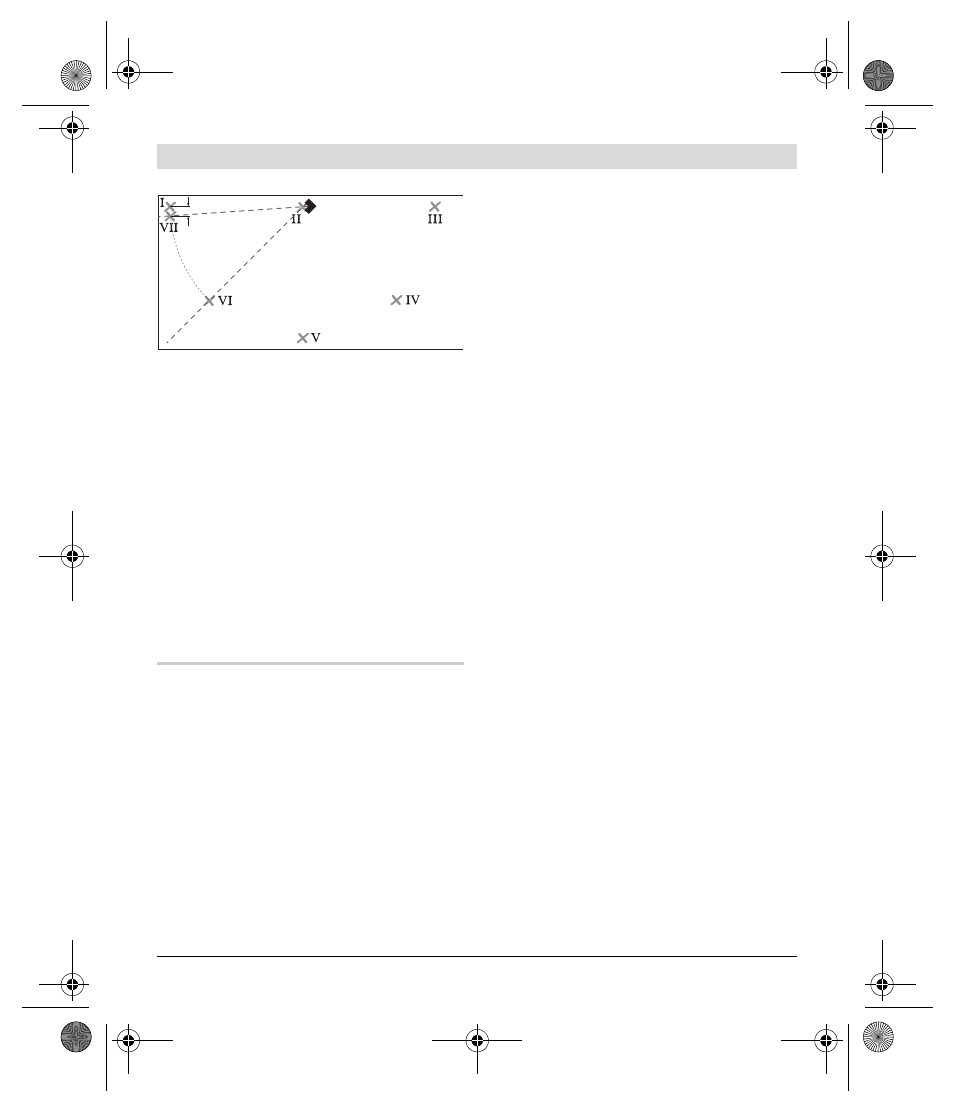

– 將測量儀器旋轉 45 度，讓 0 度激光的中心點穿過
點 VI。
兩道激光的交叉點必須仍然和點
II 重疊。
– 在 5 米遠處的 45 度激光中心點打上記號作為
點 VII。 盡量把這個記號打在點 I 的旁邊。
– 點 VII 和點 I 之間的差距 d，便是 0 度激光線和
45 度激光線之間的夾角的實際偏差。
在 4 x 5 米 = 20 米的測量距離，許可的最大偏差值
為 :
20 米 x ± 0,4 毫米 / 米 * = ± 8 毫米
點 I 和點 VII 之間的差距 d 最多不可以超過 8 毫米。
* ± 0,4 毫米 / 米是由角度精度 ± 0,2 毫米 / 米，加上
在旋轉時可能發生的偏差 0,2 毫米 / 米所得。
有關操作方式的指點
f 測量儀器必須平放在地板上，或者以平放的方式
固定在地板上。 如果未平放好或水平地固定好儀
器，儀器的夾角會小于 45 度或 90 度。
f 記號一定要打在激光束的中心位置。 激光束的寬
度會隨著距離的遠近而改變。
f 不可以讓測量儀器站在地面上，然后再使用儀器
投射于牆上的激光進行校準。 因為儀器無法自動
找平，所以投射在牆上的激光會扭曲。
f 測量儀器前方的激光交叉點 P，就是用來對齊瓷
磚的參考點。轉載角度時必須以這個點為準來轉
動測量儀器，參考圖 F。
f 儀器只能放在干淨的找準片 10 上。 如果找準片
的表面不平而且沾滿污垢，測量儀無法平貼在找
準片上，容易造成誤測。
使用找準片工作 ( 參考插圖 D –
E)
借助找準片 10 也能夠將測量儀器平放在不平坦或松
軟的地面上。
也可以使用找準片 10 把測量儀器固定在牆壁上。把
找準片牢牢地固定在牆面上或斜面上，例如使用一
般市面上的螺絲。安裝時得使用水平儀測量，以確
保找準片確實地平躺在物表上。
把測量儀器安裝在找準片上 使用測量儀器下端的磁
鐵 4，讓測量儀器吸附在找準片 10 上。找準片上的
線條可以幫助您準確地安裝好儀器。轉載 90 度或
45 度角時，得把找準片放在一個參考邊或牆的挑出
部位上。根據找準片表面的標示，把儀器安裝在找
準片上。
使用激光靶 / 天花板測量片 （參考插圖 A）
在不良的操作狀況和進行遠距離測量時，可以使用
激光靶 9 和天花板測量片 14 來改善激光的辨識度。
激光靶 9 上的反射部分，能夠改善激光的辨識度。
如果使用激光靶的透明部分，也能夠從激光靶的背
面看見激光。
使用天花板測量片 14 （附件）也能夠幫助您辨識激
光。如同激光靶，它也具備了反射部分和透明部分。
