ASRock Z77E-ITX - Manual (Page 92)

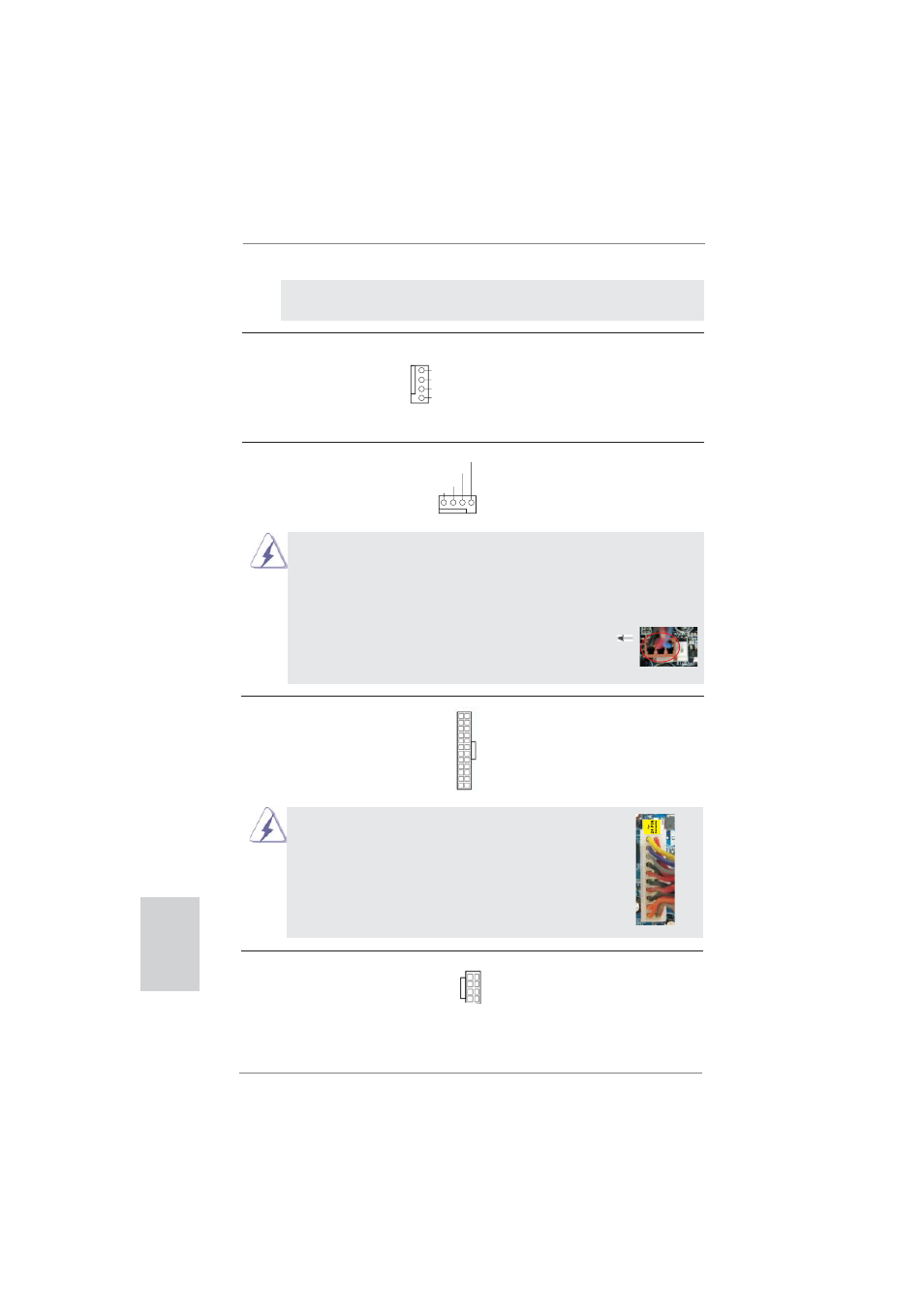

92
ASRock Z77E-ITX Motherboard
Español
Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso)
de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá
funcionando correctamente incluso sin la función de control de velocidad de
ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el
conector del ventilador de procesador de esta placa base, conéctelo al contacto
1-3.
Contacto 1-3 conectado
Instalación del ventilador de 3 contactos
Conector del ventilador Conecte el cable del ventilador
de la CPU de la CPU a este conector y
(4-pin CPU_FAN1) haga coincidir el cable negro
(vea p.2, N. 10) con el conector de tierra.
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
5 1
8 4
Cabezal de alimentación ATX Conecte la fuente de
(24-pin ATXPWR1) alimentación ATX a su cabezal.
(vea p.2, N. 16)
12
1
24
13
Instalación de una Fuente de Alimentación ATX de 20 Pins
A pesar de que esta placa base incluye in conector
de alimentación ATX de 24 pins, ésta puede funcionar
incluso si utiliza una fuente de alimentación ATX de
20 pins tradicional. Para usar una fuente de
alimentación ATX de 20 pins, por favor, conecte su
fuente de alimentación usando los Pins 1 y 13.
12
1
24
13
Cabezal de alimentación ATX 12V Conecte la fuente de
(8-pin ATX12V1) alimentación ATX 12V a su
(vea p.2, N. 22) cabezal.
Conectores de ventilador de chasis Por favor, conecte los cables
(4-pin CHA_FAN1) del ventilador a los conectores
(vea p.2, N. 13) de ventilador, haciendo coincidir
el cable negro con la patilla de
masa.
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
frontal del chasis a esta cabecera, asegúrese de que las asignaciones
de cables y las asignaciones de contactos coincidan correctamente.
