176
ASRock Z77E-ITX Motherboard
簡體中文
5 1
8 4

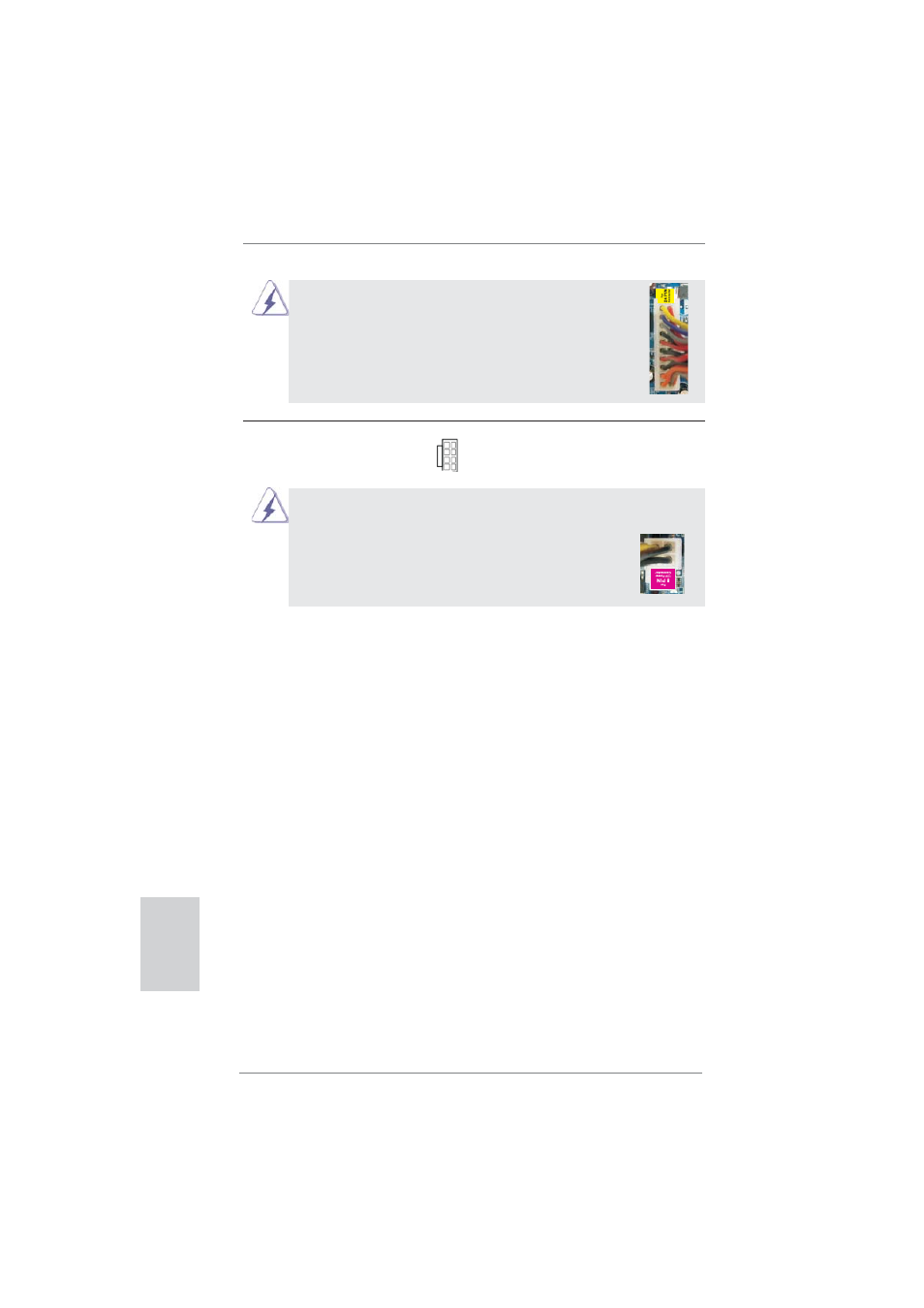

雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin
ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電
源接頭。
4-Pin ATX 12V 電源安裝說明
ATX 12V 接頭 請將一個 ATX 12V 電源供應器接
(8 針 ATX12V1) 到這個接頭。
( 見第 2 頁第 22 項 )
5 1
8 4
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
12
1
24
13
