59
ASRock Z77E-ITX Motherboard
Français

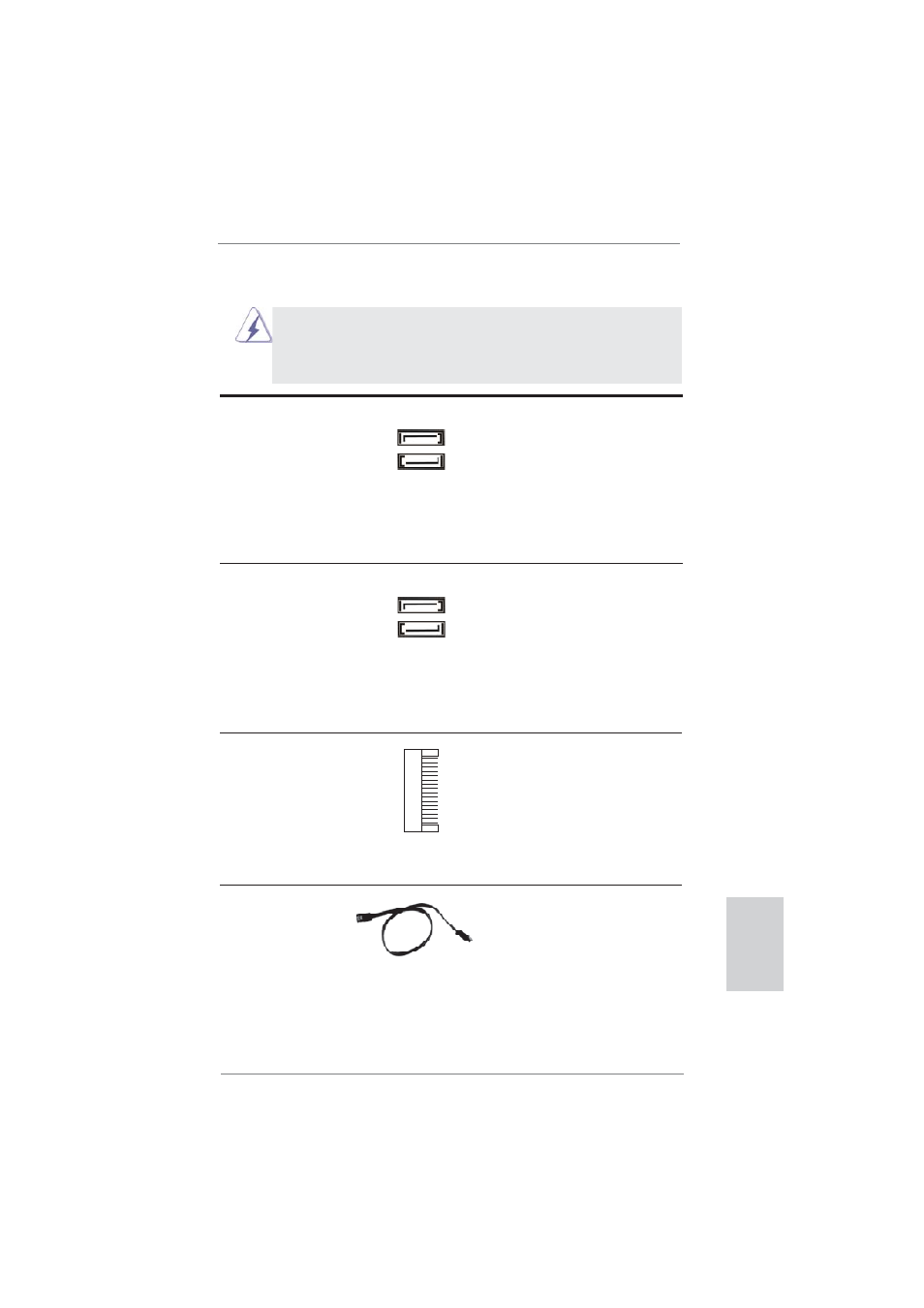

Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option) disque dur SATA / SATA2 /
SATA3 ou au connecteur SATA2
/ SATA3 sur la carte
mere.
Connecteurs Série ATA2 Ces deux connecteurs Série
(SATA_2: voir p.2 No. 4) ATA2 (SATA2) prennent en
(SATA_3: voir p.2 No. 1) charge les câbles SATA pour
les périphériques de stockage
internes. L’interface SATA2
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 3,0 Gb/s.
Connecteurs Série ATA3 Ces deux connecteurs Série
(SATA3_0: voir p.2 No. 3) ATA3 (SATA3) prennent en
(SATA3_1: voir p.2 No. 2) charge les câbles SATA pour
les périphériques de stockage
internes. L’interface SATA3
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 6,0 Gb/s.
1.4 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes
et connecteurs causera à la carte mère des dommages irréversibles!
SATA_3
SATA_2
Connecteur mSATA Ce connecteur mSATA peut
(voir p.3 No. 23) servir à connecter un Solid-
State Drive (SSD) pour un
dispositif de stockage externe.
L’interface mSATA actuelle
permet des débits de transfert
de données jusqu’à 3,0 Gb/s.
SATA3_1
SATA3_0
