ASRock Z77E-ITX - Manual (Page 133)

133
ASRock Z77E-ITX Motherboard
Türkçe

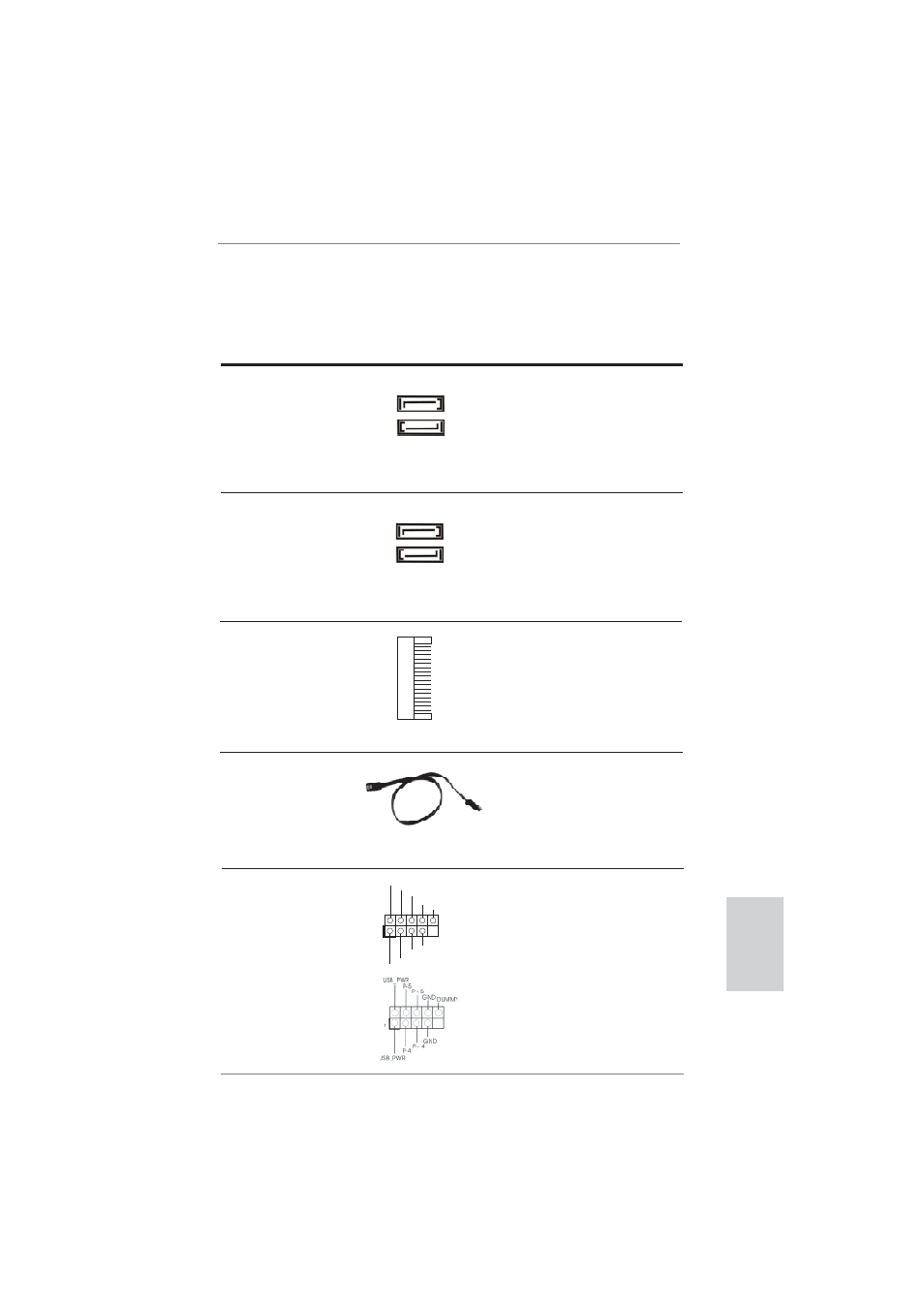

1.4 Yerleşik Fişler ve Konektörler
Yerleşik fi şler ve konektörler jumper DEĞİLDİR. Bu fi şlerin ve konektörlerin üzerine
jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper
kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!
Seri ATA2 Konektörler Bu iki Seri ATA2 (SATA2)
(SATA_2: bkz. s.2, No. 4) konektör, dahili depolama
(SATA_3: bkz. s.2, No. 1) cihazları için SATA veri
kablolarını destekler. Geçerli
SATA2 arayüzü 3,0 Gb/sn veri
aktarım hızına izin verir.
Seri ATA3 Konektörler Bu iki Seri ATA3 (SATA3)
(SATA3_0: bkz. s.2, No. 3) konektör, dahili depolama
(SATA3_1: bkz. s.2, No. 2) cihazları için SATA veri
kablolarını destekler. Geçerli
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir.
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA / SATA2 / SATA3 sabit
(İsteğe bağlı) diskine veya anakarttaki
SATA2 / SATA3 konektörüne
bağlanabilir.
USB 2.0 Fişleri G/Ç panelindeki varsayılan iki
(9-pinli USB2_3) USB 2.0 portundan başka, bu
(bkz. s.2 No. 5) anakartta iki USB 2.0 fi şi
bulunur. Her USB 2.0 fi şi iki
USB 2.0 portunu destekler.
(9-pinli USB4_5)
(bkz. s.2 No. 6)
SATA_3
SATA_2
1
USB_PWR
P-2
GND
DUMMY
USB_PWR
P+2
GND
P-3
P+3
mSATA Konektörü Bu mSATA konektörü dahili
(bkz. s.3 No. 23) depolama aygıtı için bir Katı Hal
Sürücüsüne (SSD) bağlanmak
için kullanılabilir. Geçerli mSATA
arabirimi 3,0 Gb/sn’ye kadar
veri aktarım hızını destekler.
SATA3_1
SATA3_0
