ASRock Z77E-ITX - Manual (Page 107)

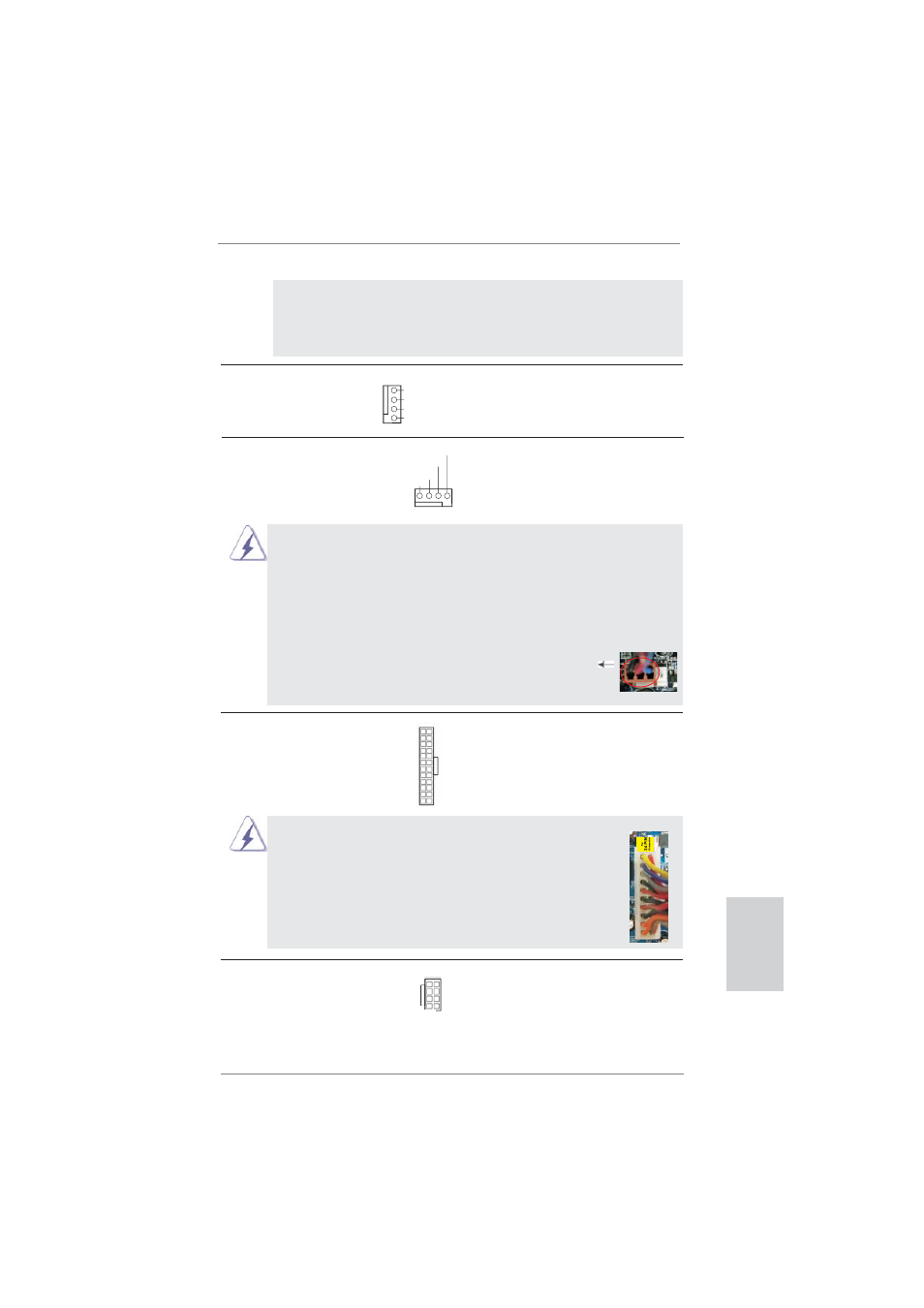

107
ASRock Z77E-ITX Motherboard
Ру
сский
Разъем вентилятора Подключите к этому разъему
процессора кабель вентилятора процессора
(4-контактный CPU_FAN1) так, чтобы черный провод
(см. стр. 2, п. 10) соответствовал контакту земли.
Данная материнская плата поддерживает вентиляторы процессора с
4-контактным разъемом (функция тихого режима вентилятора), однако
вентиляторы с 3-контактным разъемом также будут успешно работать, хотя
функция управления скоростью вращения вентилятора окажется
недоступной. Если вы хотите подключить вентилятор процессора с
3-контактным разъемом к разъему вентилятора процессора на данной
материнской плате, для этого следует использовать контакты 1-3.
Установка вентилятора с 3-контактным разъемом
Контакты 1-3 подключены
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
5 1
8 4
Колодка питания ATX Подключите к этой колодке
(24-контактный ATXPWR1) кабель питания ATX.
(см. стр. 2, п. 16)
12
1
24
13
Колодка питания 12V-ATX Подключите к этой колодке
(8-контактный ATX12V1) кабель питания ATX 12V.
(см. стр. 2, п. 22)
Несмотря на то, что эта материнская плата предусматр-
ивает 24-штыревой разъем питания ATX, работа будет
продолжаться, даже если адаптируется традиционный
20-штыревой разъем питания ATX. Для использования
20-штыревого разъема питания ATX вставьте источник
питания вместе со штекером 1 и штекером 13.
Установка 20-штыревого разъема питания ATX
12
1
24
13
Chassis Fan-соединители Подключите кабели вентилятора к
(4-контактный CHA_FAN1) соединителям и присоедините
(см. стр. 2, п. 13) черный шнур к штырю заземления.
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
питания, кнопки сброса, индикатора питания, индикатора активности
жесткого диска, динамика и т.п. При подключении к этому разъему
модуля передней панели корпуса удостоверьтесь, что провода
подключаются к соответствующим контактам.
