ASRock Z77E-ITX Motherboard
繁體中文

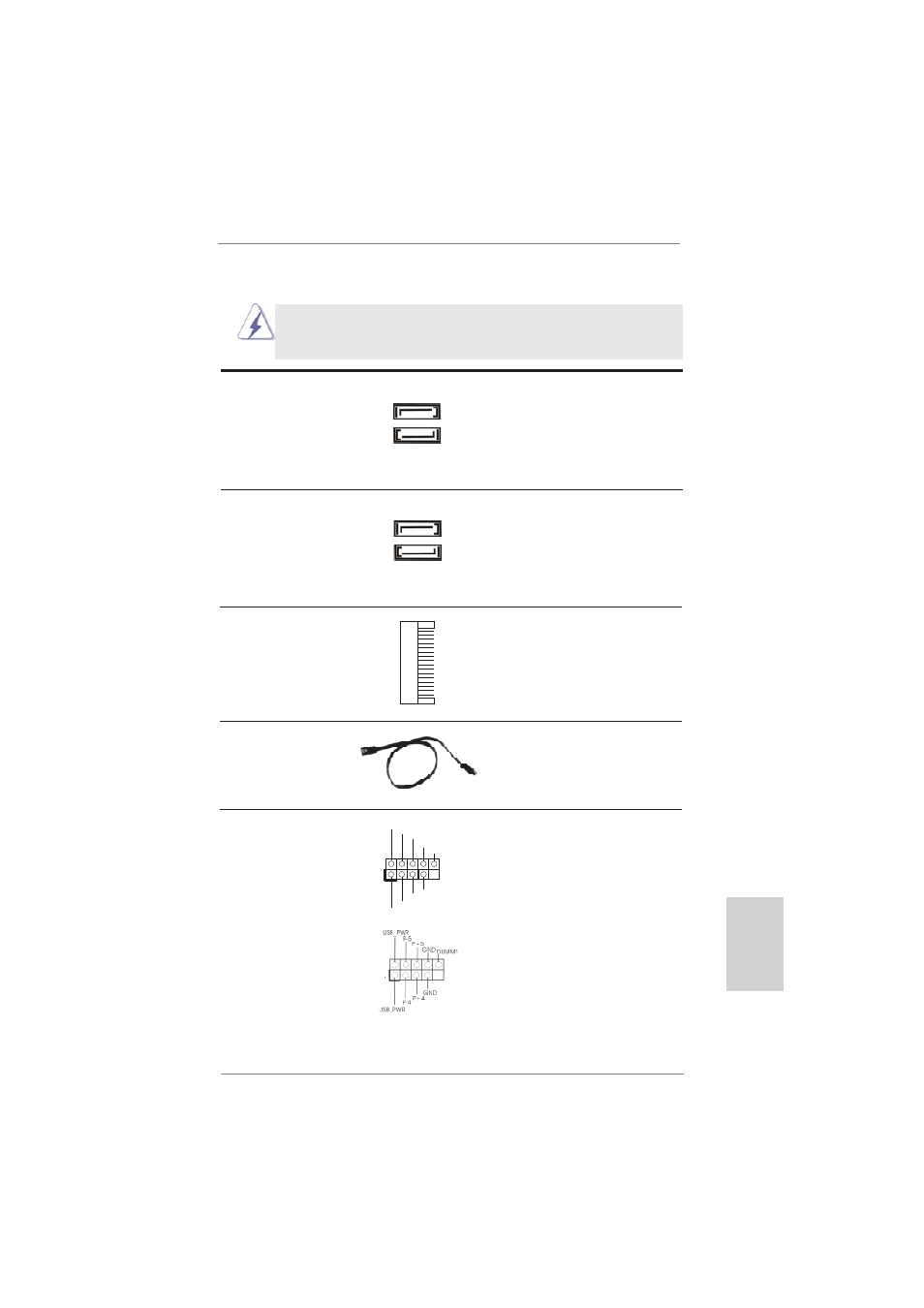

Serial ATA (SATA) SATA 數據線的任意一端均可連
數據線 接 SATA/SATA2/SATA3 硬碟或者
( 選配 ) 主機板上的 SATA2/SATA3 接口。
Serial ATA2 接口 這裡有兩組 Serial ATA2
(SATA_2: 見第 2 頁第 4 項 ) (SATA2) 接口支援 SATA 數據線
(SATA_3: 見第 2 頁第 1 項 ) 作為內部儲存設置。目前 SATA2
界面理論上可提供高達 3.0Gb/s
的數據傳輸速率。
Serial ATA3 接口 這裡有兩組 Serial ATA3
(SATA3_0: 見第 2 頁第 3 項 ) (SATA3) 接口支援 SATA 數據線
(SATA3_1: 見第 2 頁第 2 項 ) 作為內部儲存設置。目前 SATA3
界面理論上可提供高達 6.0Gb/s
的數據傳輸速率。
1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
USB 2.0 擴充接頭 除了位於 I/O 面板的兩個 USB
(9 針 USB2_3) 2.0 接口之外，這款主機板有兩
( 見第 2 頁第 5 項 ) 組 USB 2.0 接針。每組 USB 2.0
接針可以支援兩個 USB 2.0 接
口。
(9 針 USB4_5)
( 見第 2 頁第 6 項 )
SATA_3
SATA_2
1
USB_PWR
P-2
GND
DUMMY
USB_PWR
P+2
GND
P-3
P+3
mATA3 接口 mSATA 接口可連接作為內建儲存
( 見第 3 頁第 23 項 ) 裝置的固態硬碟（SSD）。目前
mSATA 介面最高可達 3.0Gb/s 的
數據傳輸速率。
SATA3_1
SATA3_0
