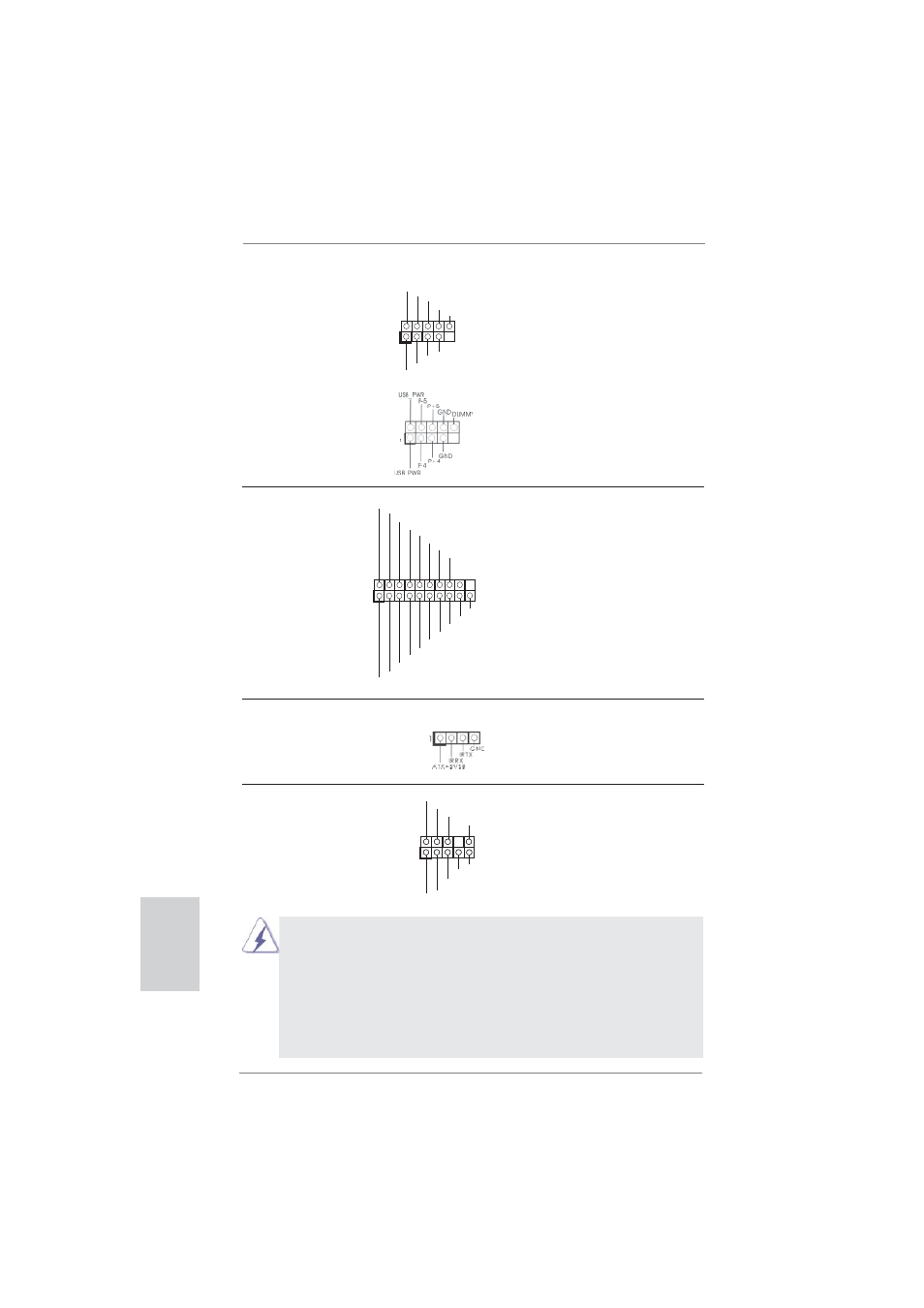

60
ASRock Z77E-ITX Motherboard
Français
En-tête USB 3.0 En plus des quatre ports USB
(USB3_3_4 br. 19) 3.0 par défaut sur le panneau
(voir p.2 No. 8) E/S, il y a une barrette USB 3.0
sur la carte mère. Cette barrette
USB 3.0 peut prendre en
charge deux ports USB 3.0.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Connecteur audio panneau C’est une interface pour un
(HD_AUDIO1 br. 9) câble avant audio en façade qui
(voir p.2 No. 19) permet le branchement et le
contrôle commodes de
périphériques audio.
1
DUMMY
IntA_P1_D+
IntA_P1_D-
GND
IntA_P1_SSTX+
IntA_P1_SSTX-
GND
IntA_P1_SSRX+
IntA_P1_SSRX-
Vbus
IntA_P0_D+
IntA_P0_D-
GND
IntA_P0_SSTX+
IntA_P0_SSTX-
GND
IntA_P0_SSRX+
IntA_P0_SSRX-
Vbus
Barrette pour module à infrarouges grand public Cette barrette peut être utilisée
(CIR1 br.4) pour connecter des récepteur.
(voir p.2 No. 7)
1. L’audio à haute défi nition (HDA) prend en charge la détection de fi che, mais le fi l
de panneau sur le châssis doit prendre en charge le HDA pour fonctionner
correctement. Veuillez suivre les instructions dans notre manuel et le manuel de
châssis afi n installer votre système.
2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio
du panneau avant conformément à la procédure ci-dessous:
A. Connectez Mic_IN (MIC) à MIC2_L.
B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.
En-tête USB 2.0 A côté des deux ports USB 2.0
(USB2_3 br. 9) par défaut sur le panneau E/S,
(voir p.2 No. 5) il y a deux embases USB 2.0
sur cette carte mère. Chaque
embase USB 2.0 peut prendre
en charge 2 ports USB 2.0.
(USB64_5 br. 9)
(voir p.2 No. 6)
1
USB_PWR
P-2
GND
DUMMY
USB_PWR
P+2
GND
P-3
P+3
