ASRock Z77E-ITX Motherboard
簡體中文
Serial ATA (SATA) SATA 數據線的任意一端均可連
數據線 ( 選配 ) 接 SATA/SATA2/SATA3 硬盤或者
主板上的 SATA2/SATA3 接口。

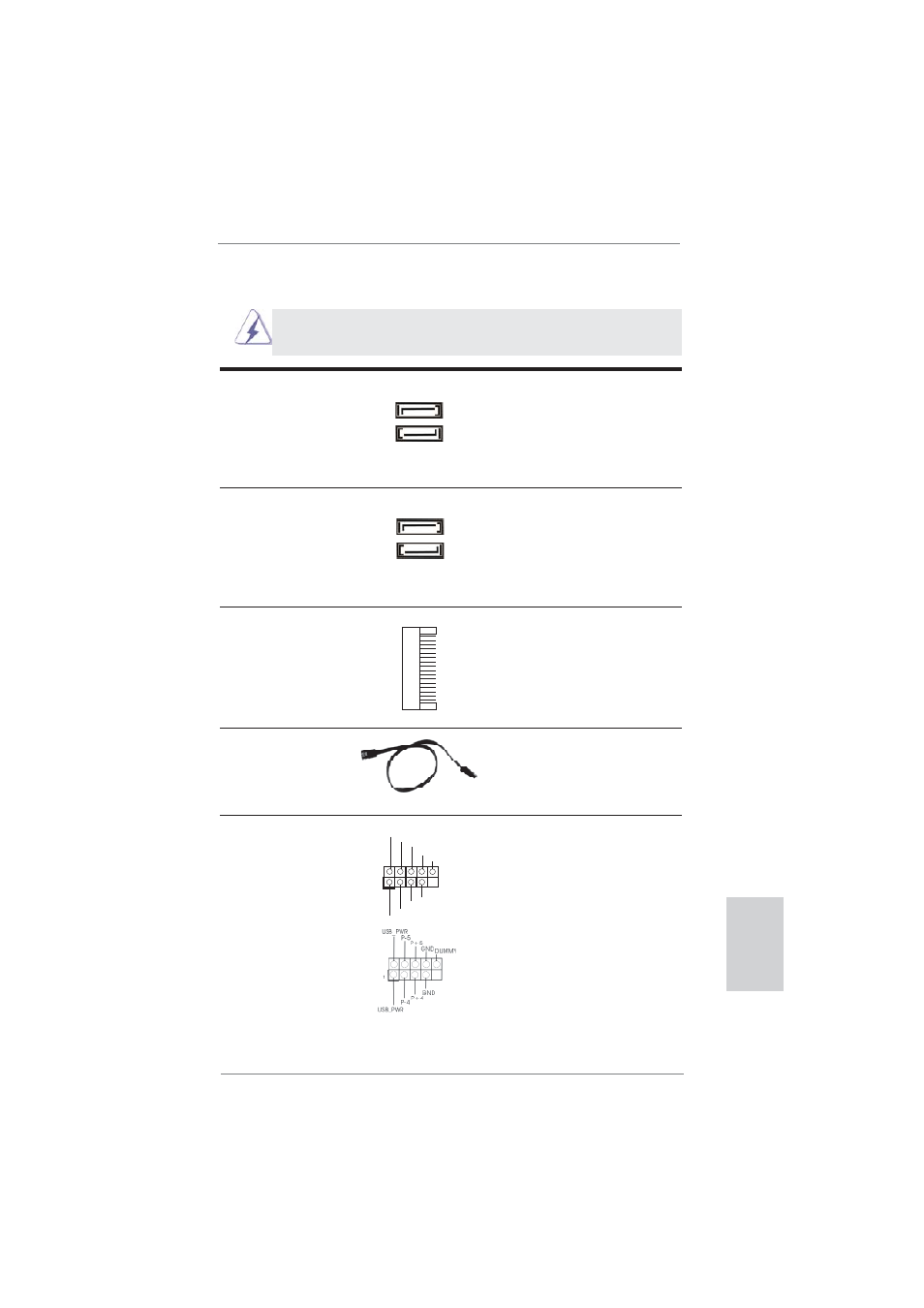

Serial ATA3 接口 這裡有兩組 Serial ATA3
(SATA3_0: 見第 2 頁第 3 項 ) (SATA3) 接口支持 Serial (SATA)
(SATA3_1: 見第 2 頁第 2 項 ) 數據線作為內部儲存設置。目前
SATA3 界面理論上可提供高達
6.0Gb/s 的數據傳輸速率。
1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
Serial ATA2 接口 這裡有兩組 Serial ATA2
(SATA_2: 見第 2 頁第 4 項 ) (SATA2) 接口支持 Serial (SATA)
(SATA_3: 見第 2 頁第 1 項 ) 數據線作為內部儲存設置。目前
SATA2 界面理論上可提供高達
3.0Gb/s 的數據傳輸速率。
USB 2.0 擴展接頭 除了位於 I/O 面板的兩個默認
(9 針 USB2_3) USB 2.0 接口之外，這款主板有
( 見第 2 頁第 5 項 ) 兩組 USB 2.0 接針。每組 USB 2.0
接針可以支持兩個 USB 2.0 接
口。
(9 針 USB4_5)
( 見第 2 頁第 6 項 )
SATA_3
SATA_2
1
USB_PWR
P-2
GND
DUMMY
USB_PWR
P+2
GND
P-3
P+3
mSATA 接口 此 mSATA 接口可用于連接固態硬
( 見第 3 頁第 23 項 ) 盤作為內部儲存設置。目前的
mSATA 接口最高支持 3.0Gb/s 的
數據傳輸速率。
SATA3_1
SATA3_0
