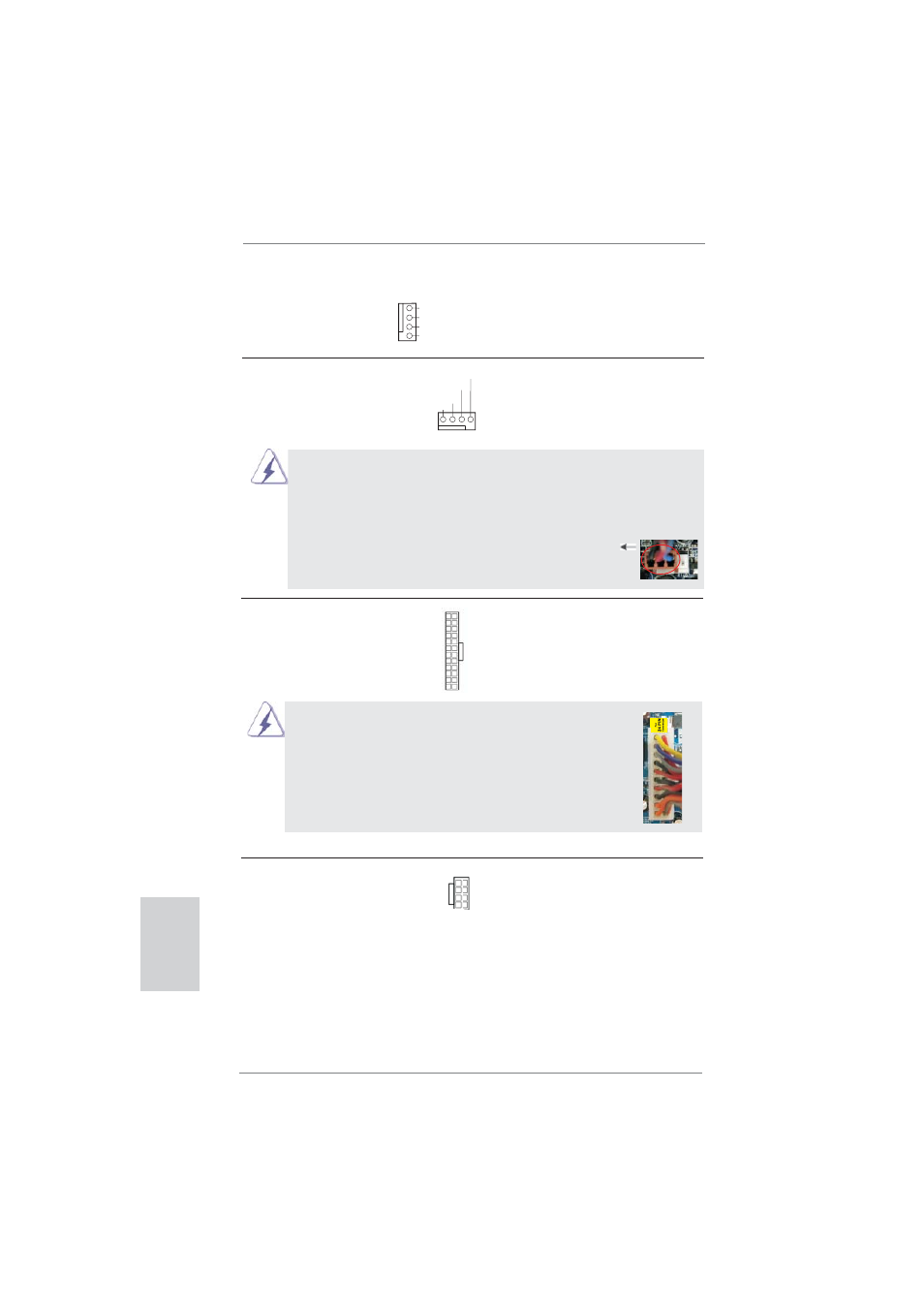

Conector do ventilador da Ligue o cabo do ventilador da
CPU CPU, coincidindo o fi o preto
(CPU_FAN1 de 4 pinos) com o pino de aterramento.
(veja a folha 2, No. 10)
Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU
(Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar
mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar
uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta
placa-mãe, por favor, ligue-a aos pinos 1-3.
Instalação de Ventoinha de 3 pinos
Pinos 1-3 ligados
Conector de força do ATX Ligue a fonte de alimentação
(ATXPWR1 de 24 pinos) ATX neste conector.
(veja a folha 2, No. 16)
Instalação da Fonte de alimentação ATX de 20 Pinos
Embora esta placa-mãe providencie um conector de energia ATX
de 24 pinos, pode apesar disso funcionar com a adapta-ção de
uma fonte de energia tradicional de 20 pinos. Para usar a fonte
de alimentação de 20 pinos, por favor ligue a sua fonte de
alimentação com o Pino 1 e o Pino 13.
Conector de força do ATX 12V Ligue a fonte de alimentação
(ATX12V1 de 8 pinos) ATX 12V neste conector.
(veja a folha 2, No. 22)
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
5 1
8 4
12
1
24
13
12
1
24
13
Conector do ventilador do chassis Ligue o cabo do ventilador
(CHA_FAN1 de 4 pinos) neste conector, coincidindo o fi o
(veja a folha 2, No. 13) preto com o pino de aterramen
to.
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
