ASRock Z77E-ITX - Manual (Page 104)

104
ASRock Z77E-ITX Motherboard
Ру
сский

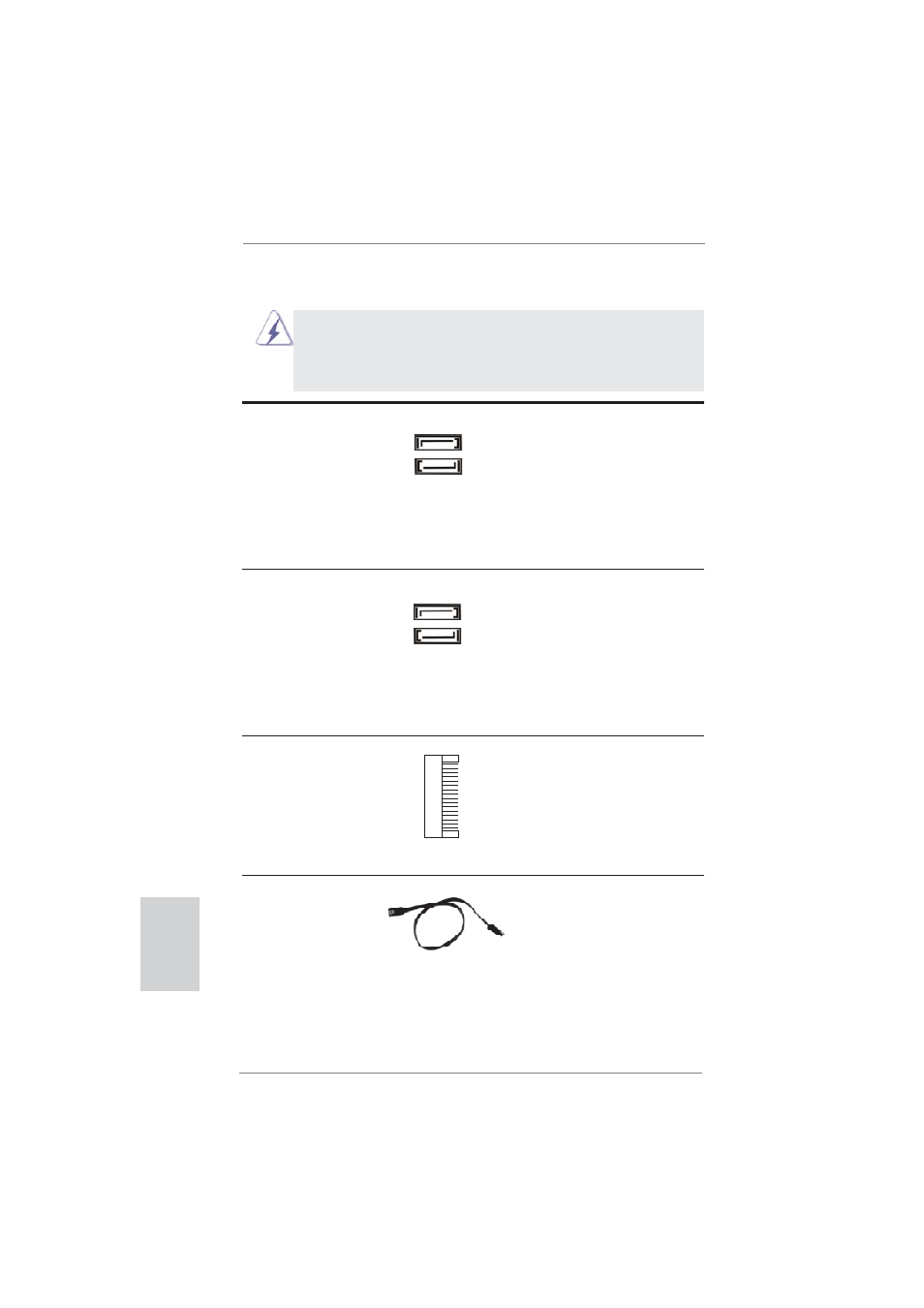

1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATA2 / SATA3
(дополнительно) не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATA2 / SATA3
либо к материнской плате.
Разъемы Serial ATA2 два соединителя Serial ATA2
(SATA_2, см. стр. 2, п. 4) предназначаются для
(SATA_3, см. стр. 2, п. 1) подключения внутренних
устройств хранения с
использованием интерфейсных
кабелей SATA2. В настоящее
время интерфейс SATA допускает
скорость передачи данных до \ 3,0
Гбит/с.
Разъемы Serial ATA3 два соединителя Serial ATA3
(SATA3_0, см. стр. 2, п. 3) предназначаются для
(SATA3_1, см. стр. 2, п. 2) подключения внутренних
устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA допускает
скорость передачи данных до \ 6,0
Гбит/с.
SATA_3
SATA_2
Разъем mSATA Разъем mSATA используется
(см. стр. 3, п. 23) для подключения твердотельного
накопителя (SSD) к внутреннему
запоминающему устройству.
Текущий интерфейс mSATA
поддерживает скорость передачи
данных до 3,0 ГБ/сек.
SATA3_1
SATA3_0
