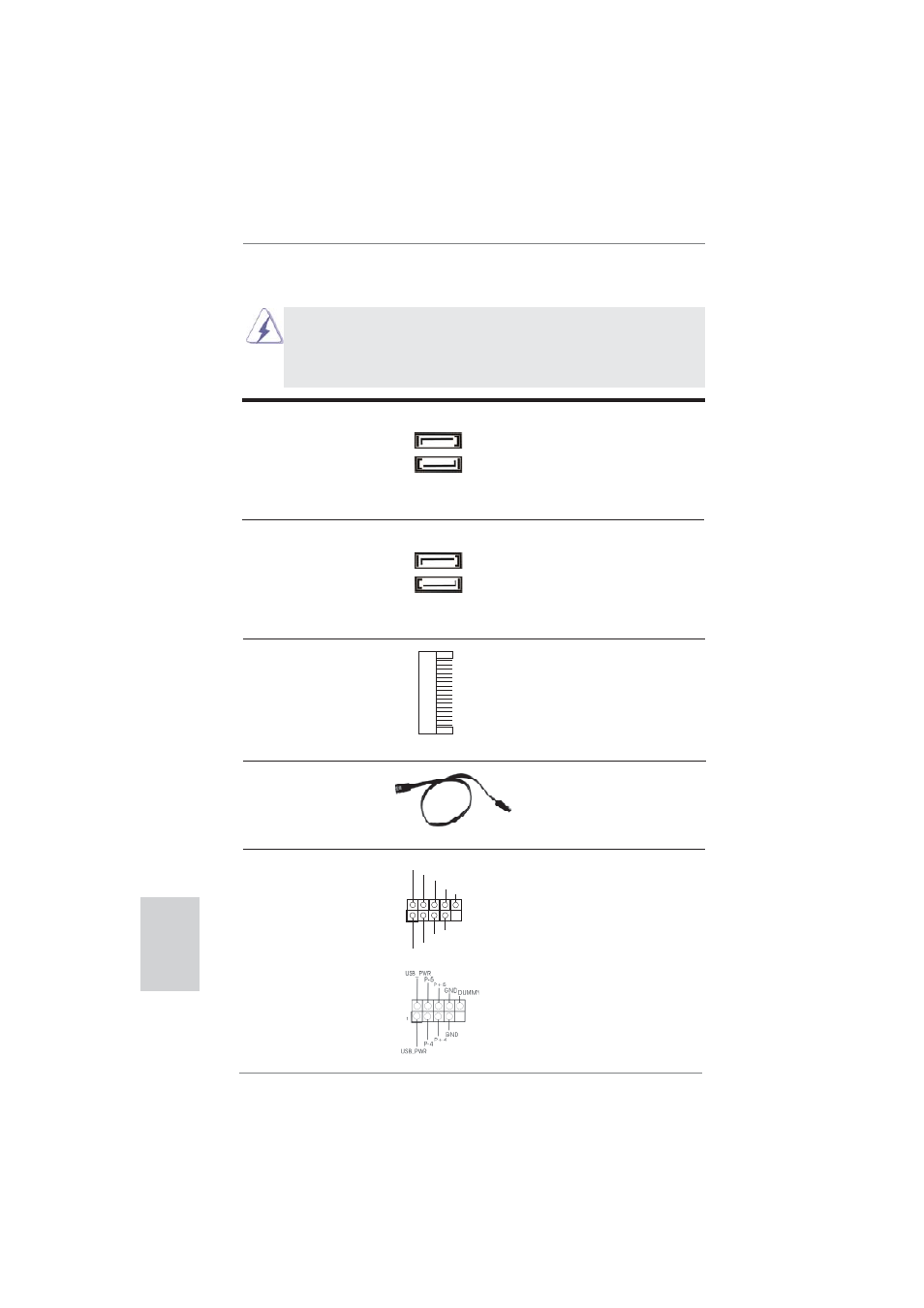

1.4 オンボードのヘッダとコネクタ類 。
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
シリアル ATA2 コネクタ これら 2 本のシリアル ATA2 (SATA2）
SATA_2: コネクタは内蔵ストレーデバイスに使用
ページ 2, アイテム 4 を参照 する SATA データケーブルに対応して
SATA_3: います。現在の SATA2 インタフェース
ページ 2, アイテム 1 を参照 の最大データ転送速度は 3.0Gb/s で
す。
シリアル ATA3 コネクタ これら 2 本のシリアル ATA3 (SATA3）
SATA3_0: コネクタは内蔵ストレーデバイスに使用
ページ 2, アイテム 3 を参照 する SATA データケーブルに対応して
SATA3_1: います。現在の SATA3 インタフェース
ページ 2, アイテム 2 を参照 の最大データ転送速度は 6.0Gb/s で
す。
シリアル ATA（SATA） SATA データケーブルのどちらかの端
データケーブル（オプション） をマザーボードの SATA / SATA2 /
SATA3 ハードディスク、または SATA2
/ SATA3 コネクタに接続できます。
USB 2.0 ヘッダ I/O パネルには、デフォルトの 2 つの
(9 ピン USB2_3) USB 2.0 ポート以外に、このマザーボ
ページ 2, アイテム 5 を参照 ードに 2 つの USB 2.0 ヘッダが搭載
されています。それぞれの USB 2.0
ヘッダは 2 つの USB 2.0 ポートをサ
ポートできます。
(9 ピン USB4_5)
ページ 2, アイテム 6 を参照
SATA_3
SATA_2
1
USB_PWR
P-2
GND
DUMMY
USB_PWR
P+2
GND
P-3
P+3
mSATA コネクタ この mSATA コネクタを使用して、内
ページ 3, アイテム 23 を参照 部ストレージデバイス用のソリッドステー
トドライブ（SSD）を接続できます。現在
の mSATA インターフェイスは最大
3.0Gb/s のデータ転送を可能にしま
す
SATA3_1
SATA3_0
