ASRock Z77E-ITX - Manual (Page 44)

44
ASRock Z77E-ITX Motherboard
Deutsch

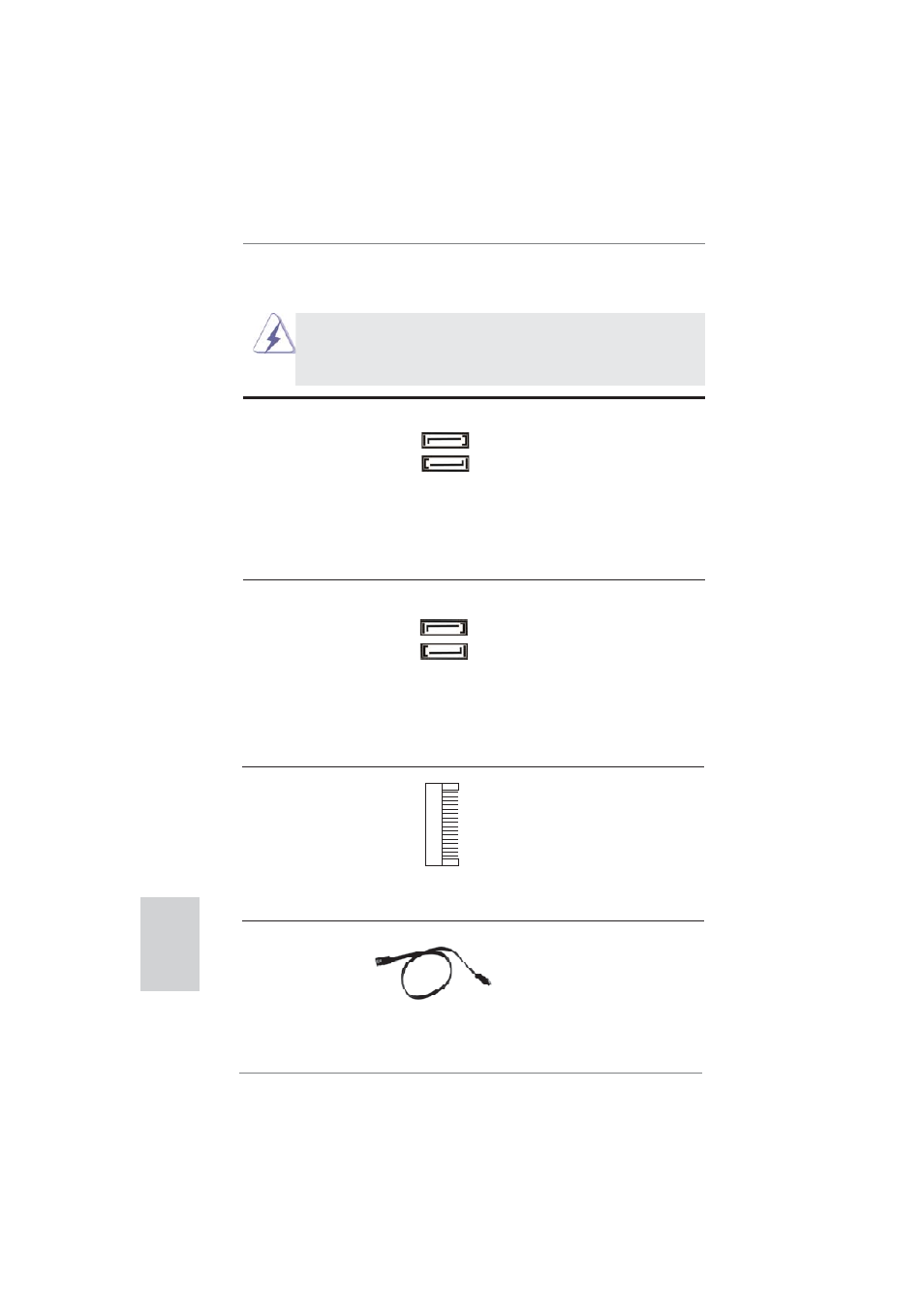

Seriell-ATA2-Anschlüsse Diese zwei Serial ATA2-
(SATA_2: siehe S.2 - No. 4) (SATA2-)Verbínder
(SATA_3: siehe S.2 - No. 1) unterstützten SATA-Datenkabel
für interne
Massenspeichergeräte. Die
aktuelle SATA2- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s.
Seriell-ATA3-Anschlüsse Diese zwei Serial ATA3-
(SATA3_0: siehe S.2 - No. 3) (SATA3-)Verbínder
(SATA3_1: siehe S.2 - No. 2) unterstützten SATA-Datenkabel
für interne
Massenspeichergeräte. Die
aktuelle SATA3- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis 6,0
Gb/s.
Serial ATA- (SATA-) SJedes Ende des SATA
Datenkabel Datenkabels kann an die SATA
(Option) / SATA2 / SATA3 Festplatte
oder das SATA2 / SATA3
Verbindungsstück auf dieser
Hauptplatine angeschlossen
werden.
1.4 Integrierte Header und Anschlüsse
Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-
INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-
erkappen auf Header und Anschlüsse setzen, wird das Motherboard
unreparierbar beschädigt!
SATA_3
SATA_2
mSATA-Anschluss Dieser mSATA-Anschluss kann
(siehe S.3 - No. 23) zum Anschließen einer Solid-
State Drive (SSD) als internes
Speichergerät genutzt werden.
Die aktuelle mSATA-Schnitt-
stelle erlaubt Datentransfer-
raten bis 3,0 Gb/s.
SATA3_1
SATA3_0
