119
ASRock Z77E-ITX Motherboard
Po
rtuguês

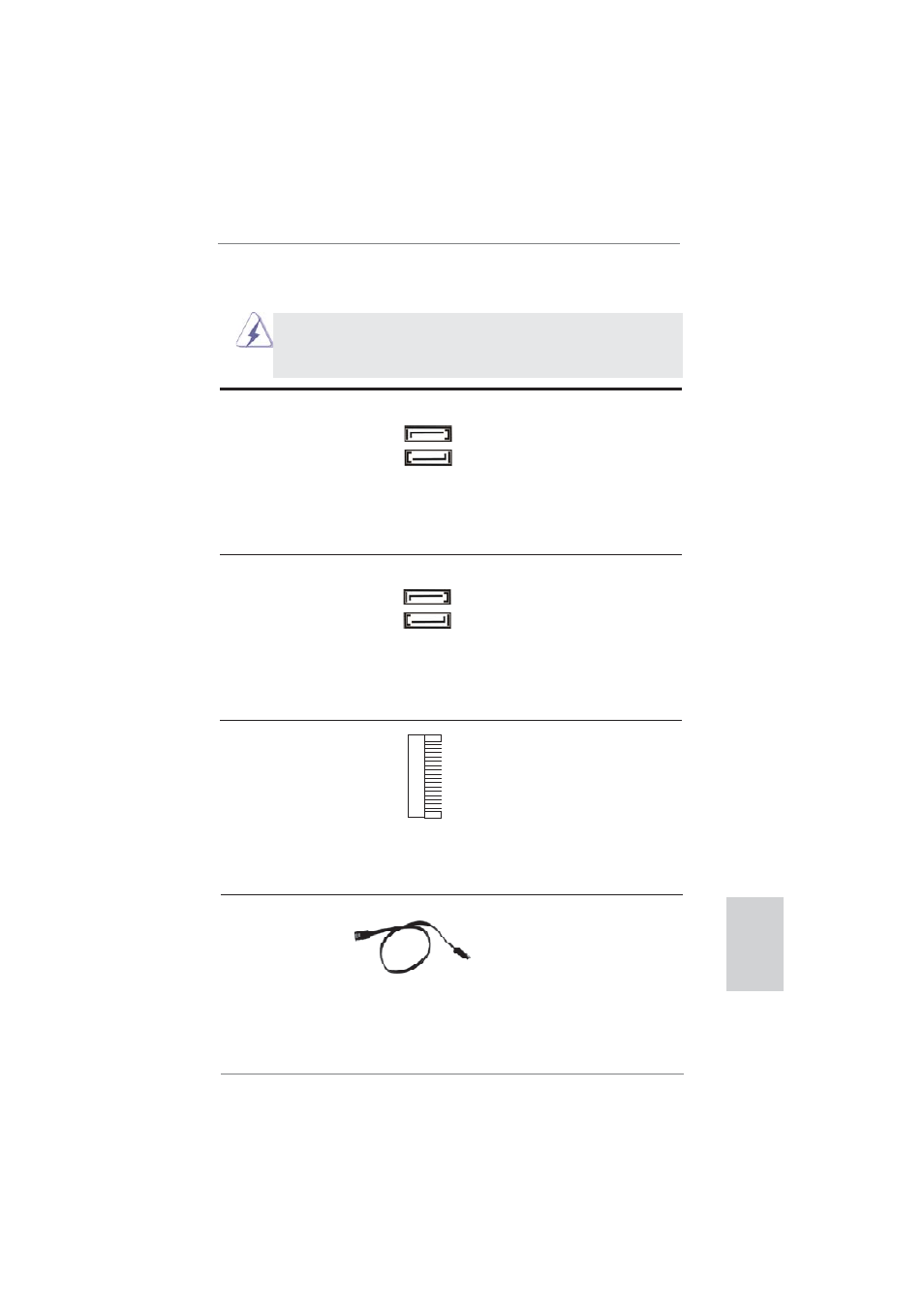

Conectores ATA2 Serial Estes dois conectores Serial
(SATA_2: veja a folha 2, No. 4) ATA (SATA2) suportam
(SATA_3: veja a folha 2, No. 1) unidades de disco rígido SATA
ou SATA2 como dispositivos de
armazenamento internos. A
atual interface SATA2 permite
uma taxa de transferência de
dados de até 3.0 Gb/s.
Conectores ATA3 Serial Estes dois conectores Serial
(SATA3_0: veja a folha 2, No. 3) ATA (SATA3) suportam
(SATA3_1: veja a folha 2, No. 2) unidades de disco rígido SATA
ou SATA3 como dispositivos de
armazenamento internos. A
atual interface SATA3 permite
uma taxa de transferência de
dados de até 6.0 Gb/s.
Cabo de dados Tanto a saída do cabo de Serial
ATA (SATA) dados SATA pode ser
(opcional) conectado ao disco rígido SATA
/ SATA2 / SATA3 quanto o
conector SATA2 / SATA3 na
placa mãe.
1.4 Conectores
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper
sobre estes conectores. A colocação de pontos de jumper sobre os
conectores causará danos irreversíveis à placa-mãe.
SATA_3
SATA_2
Conector mSATA Este conector mSATA pode ser
(veja a folha 3, No. 23) usado para conectar uma
Unidade de Estado Sólido
(SSD) para um dispositivo de
armazenamento interno. A
interface mSATA actual permite
uma taxa de transferência de
dados até 3.0 Gb/s.
SATA3_1
SATA3_0
