74
ASRock Z77E-ITX Motherboard
Italiano

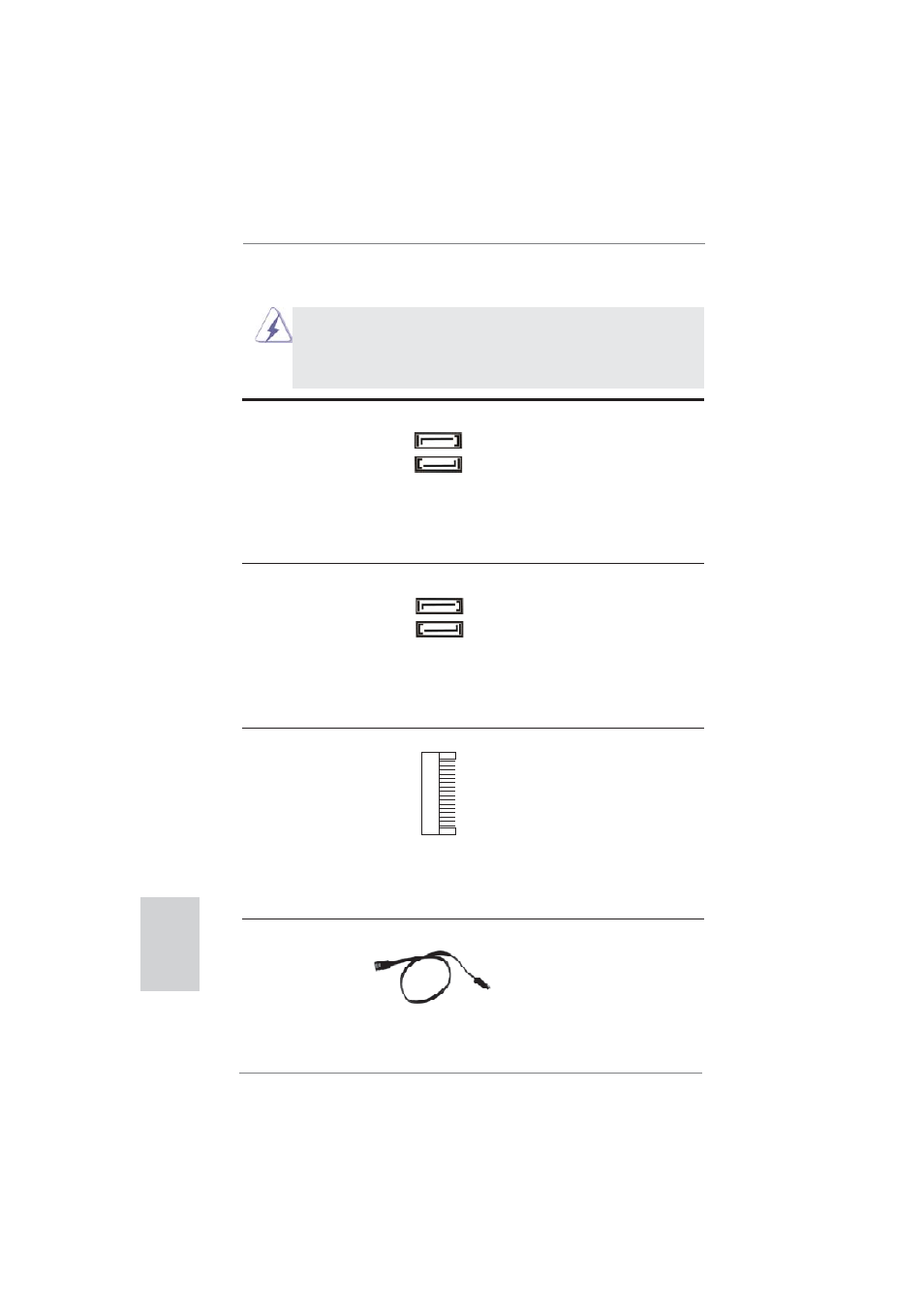

1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettori Serial ATA2 Questi due connettori Serial
(SATA_2: vedi p.2 Nr. 4) ATA2 (SATA2) supportano cavi
(SATA_3: vedi p.2 Nr. 1) dati SATA per dispositivi di
immagazzinamento interni.
L’interfaccia SATA2 attuale
permette velocità di
trasferimento dati fi no a 3.0
Gb/s.
Serial ATA3 Connectors Questi due connettori Serial
(SATA3_0: vedi p.2 Nr. 3) ATA3 (SATA3) supportano cavi
(SATA3_1: vedi p.2 Nr. 2) dati SATA per dispositivi di
immagazzinamento interni.
L’interfaccia SATA3 attuale
permette velocità di
trasferimento dati fi no a 6.0
Gb/s.
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale) di dati SATA può essere
collegata al disco rigido SATA /
SATA2 / SATA3 o al connettore
di SATA2 / SATA3 su questa
cartolina base.
SATA_3
SATA_2
Connettore mSATA Questo connettore mSATA può
(vedi p.3 Nr. 23) essere utilizzato per connettere
una unità SSD (Solid State
Drive) per una periferica di
archiviazione interna.
L’interfaccia attuale mSATA
consente una gamma di
trasferimento dati massima di
3,0 Gb/s.
SATA3_1
SATA3_0
