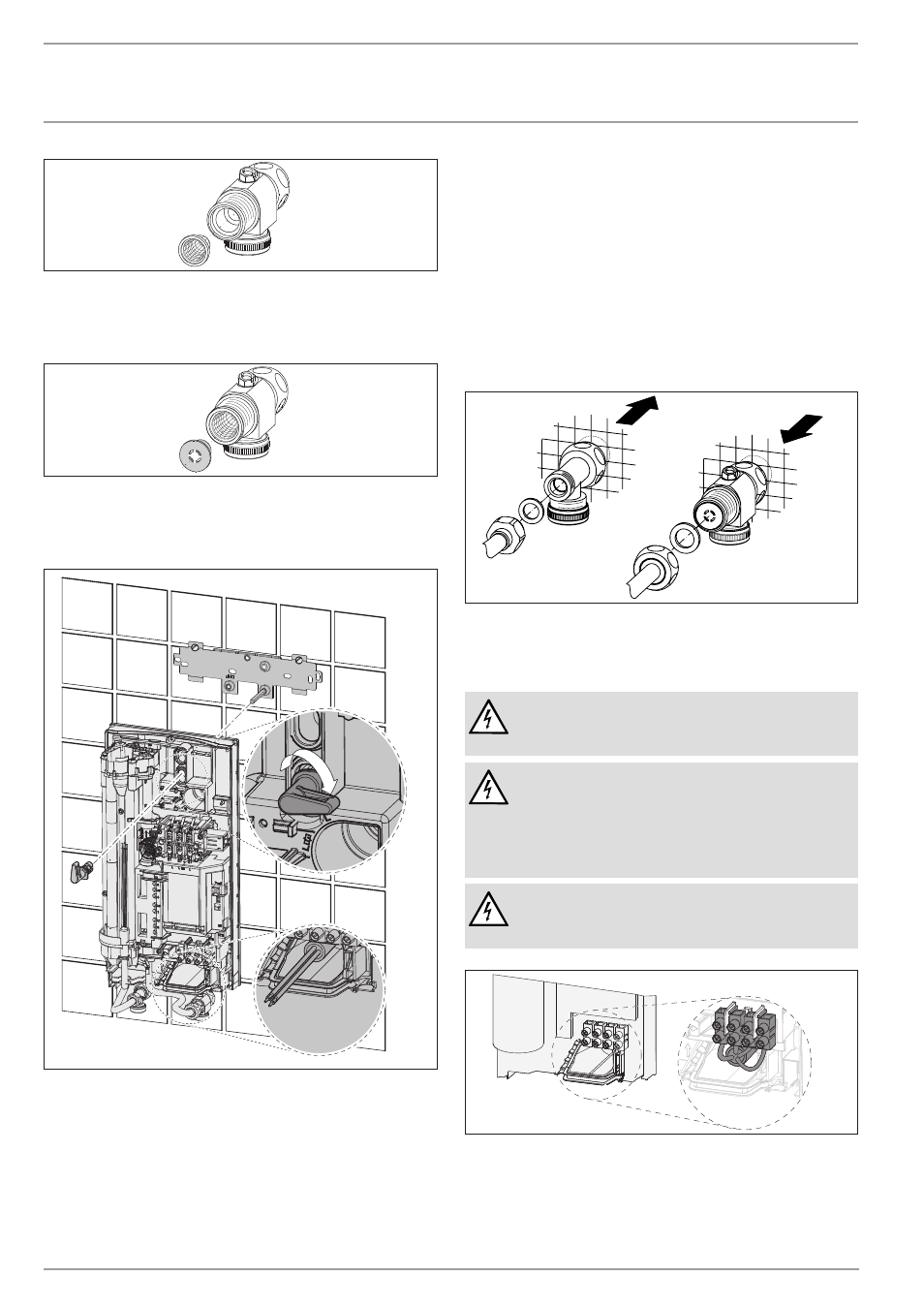

InStallatIOn
Montage
26
�0
2�
02
�0
85
6
f f Montieren Sie das mitgelieferte Sieb in den Kaltwasserzulauf
des Gerätes.
einbau durchflussmengenbegrenzer dmB
26
�0
2�
02
�0
85
7
f f Montieren Sie den mitgelieferten Durchflussmengen-
begrenzer in den Kaltwasserzulauf des Gerätes.
gerät montieren
26
�0
2�
02
�0
81
1
f f Zur leichteren Montage drücken Sie die Kabeltülle des
oberen Elektroanschlusses von hinten in die Rückwand
hinein.
f f Entfernen Sie die Transportschutzstopfen aus den
Wasseranschlüssen.
f f Nehmen Sie den Befestigungsknebel aus dem oberen Teil der
Rückwand heraus.
f f Führen Sie das Elektroanschlusskabel von hinten durch die
Kabeltülle, bis dieses am Kabelmantel anliegt. Richten Sie
das Elektroanschlusskabel aus.
Bei einem Querschnitt > 6 mm² vergrößern Sie das Loch in
der Kabeltülle.
f f Drücken Sie das Gerät über den Gewindebolzen der Auf-
hängeleiste, sodass die Weichdichtung durchstoßen wird.
Verwenden Sie gegebenenfalls einen Schraubendreher.
f f Stecken Sie den Befestigungsknebel auf den Gewindebolzen
der Aufhängeleiste.
f f Drücken Sie die Rückwand fest an und verriegeln Sie den Be-
festigungsknebel durch eine Rechtsdrehung um 90°.
26
�0
2�
02
�0
85
8
f f Schrauben Sie die Rohre mit den Flachdichtungen auf die
Doppelnippel.
elektroanschluss herstellen
WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und Installations-
arbeiten nach Vorschrift aus.
WARNUNG Stromschlag
Der Anschluss an das Stromnetz ist nur als fester An-
schluss in Verbindung mit der herausnehmbaren Kabel-
tülle erlaubt. Das Gerät muss über eine Trenn strecke von
mindestens 3 mm allpolig vom Netzanschluss getrennt
werden können.
WARNUNG Stromschlag
Achten Sie darauf, dass das Gerät an den Schutzleiter
angeschlossen ist.
26
�0
2�
02
�1
12
2�
f f Schließen Sie das Elektroanschlusskabel an die Netzan-
schlussklemme an (siehe Kapitel „Technische Daten / Elektro-
schaltplan“). Die angegebene Spannung muss mit der Netz-
spannung übereinstimmen.
