InStallatIOn
Caractéristiques techniques

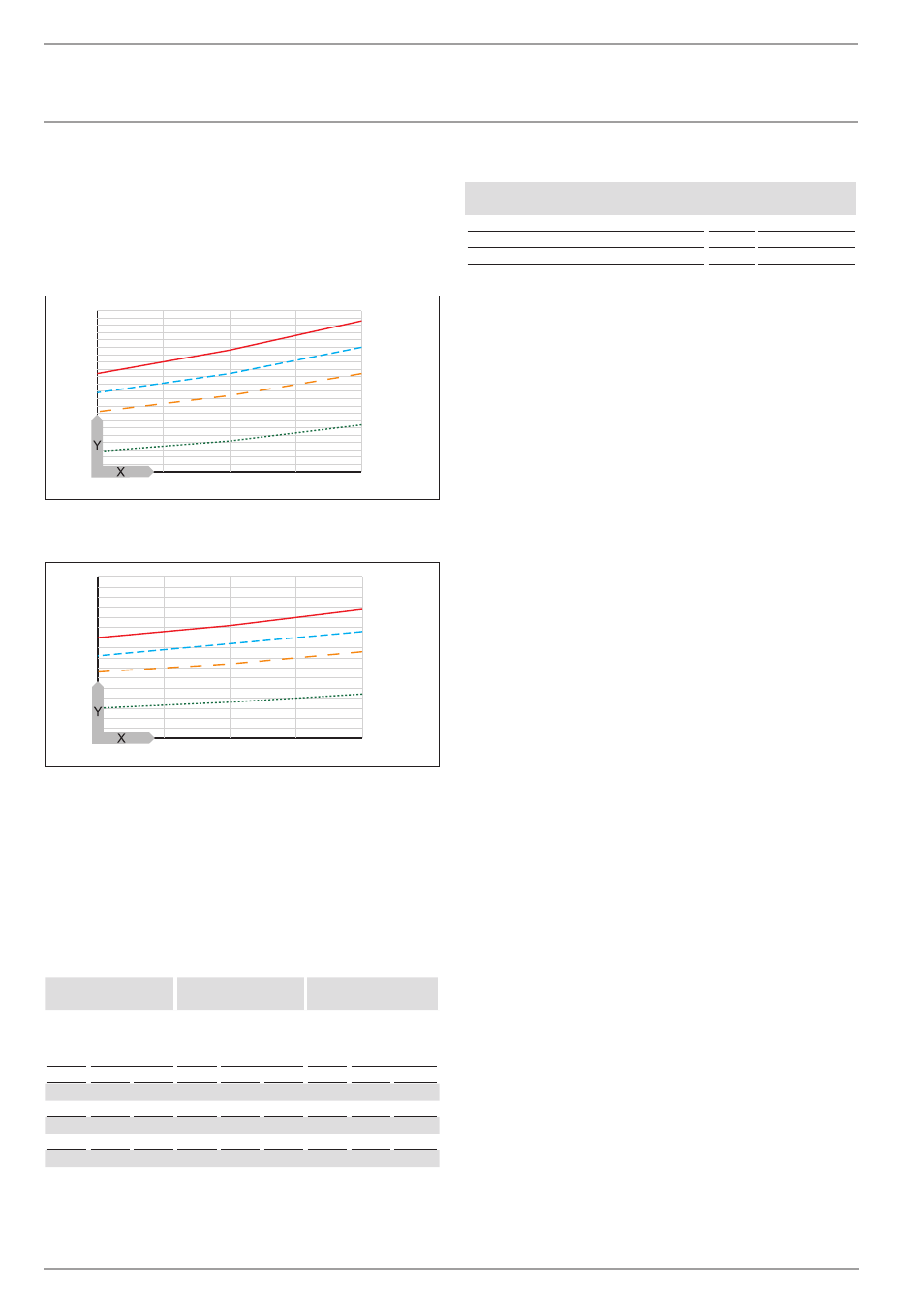

15.3 Quantité d’eau mélangée / écoulée
Les valeurs se basent sur une tension nominale de 400 V. La quan-
tité d’eau mélangée ou le débit de sortie dépend de la pression
d’alimentation de la tension réellement appliquée.
Température d’utilisation 38 °C env. pour la douche, se laver les
mains, remplir une baignoire, etc.
6 10 14
4
5
6
7
8
9
10
11
12
13
14
15
4
3
2
1
84
�0
2�
02
�0
03
8
Température de sortie 55 °C env. pour l’évier et en cas d’utilisation
de robinetteries thermostatiques.
2
3
4
5
6
7
8
9
10
6 10 14
4
3
2
1
84
�0
2�
02
�0
03
9
X Température d’arrivée de l’eau froide en °C
Y Quantité d’eau mélangée / débit de sortie en l/mn
1 HDB-E 12 Si
2 HDB-E 18 Si
3 HDB-E 21 Si
4 HDB-E 24 Si
15.4 Plages d’utilisation / tableau de conversion
résistance électrique spécifique et conductivité électrique
spécifique, voir «tableau de données»
Indication normée
à 15 °C
20 °C
25 °C
Spéc.
Résis-
tance
ρ ≥
Spéc.
Conductivité σ ≤
Spéc.
Résis-
tance
ρ ≥
Spéc.
Conductivité σ ≤
Spéc.
Résis-
tance
ρ ≥
Spéc.
Conductivité σ ≤
Ωcm mS/m μS/cm Ωcm mS/m μS/cm Ωcm mS/m μS/cm
900 111 1111 800 125 1250 735 136 1361
1000 100 1000 890 112 1124 815 123 1227
1100 91 909 970 103 1031 895 112 1117
1200 83 833 1070 93 935 985 102 1015
1300 77 769 1175 85 851 1072 93 933
15.5 Pertes de pression
perte de pression des robinetteries pour un débit volumique
de 10 l/mn
Mitigeur monocommande, env.
MPa 0,04 - 0,08
Robinetterie thermostatique, env. MPa 0,03 - 0,05
Douchette à main, env. MPa 0,03 - 0,15
dimensionnement des conduites
Une perte de pression de 0,1 MPa est recommandée pour le di-
mensionnement des conduites.
15.6 conditions de pannes
En cas de panne, des températures de 95 °C maximum à une
pression de 1,2 MPa peuvent régner dans l’installation pendant
une courte durée.
