52 | HDB-E Si www.stiebel-eltron.com
instalaCe
montáž

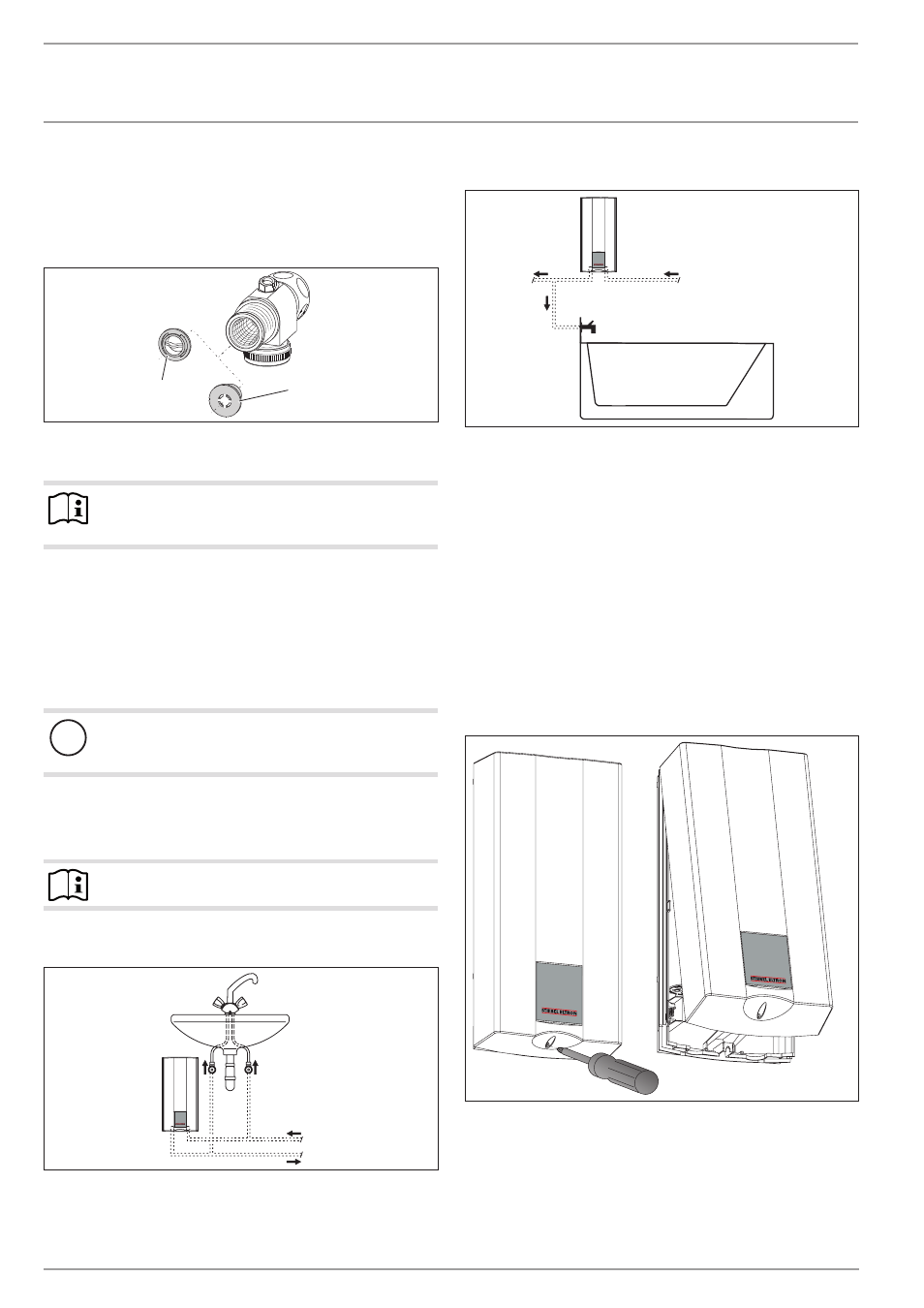

Hydraulický tlak
Pokud není dosaženo průtoku k zapnutí přístroje ani při zcela ote-
vřené armatuře, musíte demontovat omezovač průtoku. Vyměňte
jej za dodanou plastovou tvarovku. Případně ovšem také můžete
zvýšit tlak ve vodovodní instalaci.
26
�0
2�
02
�0
82
0
2 1
1 Omezovač průtoku
2 Plastová tvarovka
Upozornění
Za provozu s armaturou s termostatem musíte používat
omezovač průtoku.
Flexibilní přívody vody
f f Při instalaci s flexibilními vodovodními rozvody zabraňte
zkroucení a deformaci kolen. Kolena jsou namontována k pří-
stroji pomocí bajonetového uzávěru.
f f Upevněte zadní stěnu dole pomocí dalšího šroubu.
9.1 místo montáže
!
Věcné škody
Přístroj smí být instalován pouze v místnosti chráněné
před mrazem.
f f Přístroj montujte ve svislé poloze v blízkosti odběrného
místa.
Přístroj je vhodný k montáži pod a nad umyvadlo.
Upozornění
Přístroj musíte namontovat na dostatečně nosnou stěnu.
montáž pod umyvadlo
26
�02
�02
�1
37
3
1
2
1 Přítok studené vody
2 Výtok teplé vody
montáž nad umyvadlo
26
�02
�02
�1
37
4
1 2
1 Přítok studené vody
2 Výtok teplé vody
9.2 nastavení z výroby
Přístroje jsou při dodání připraveny:
- Elektrická přípojka „zespodu“, instalace ve stěně (pod
omítkou)
- Vodovodní přípojka s instalací ve stěně (pod omítkou)
10. montáž
V této kapitole je uveden popis montáže v souladu s výrobním
nastavením.
Další možnosti montáže viz kapitola „Alternativní postupy mon-
táže“.
26
�02
�02
�1
36
7
f f Otevřete přístroj.
