InStallatIOn
technische Daten
Auslauftemperatur ca. 55 °C für die Küchenspüle und bei Einsatz
von Thermostatarmaturen.
2
3
4
5
6
7
8
9
10
6 10 14
4
3
2
1
84
�0
2�
02
�0
03
9

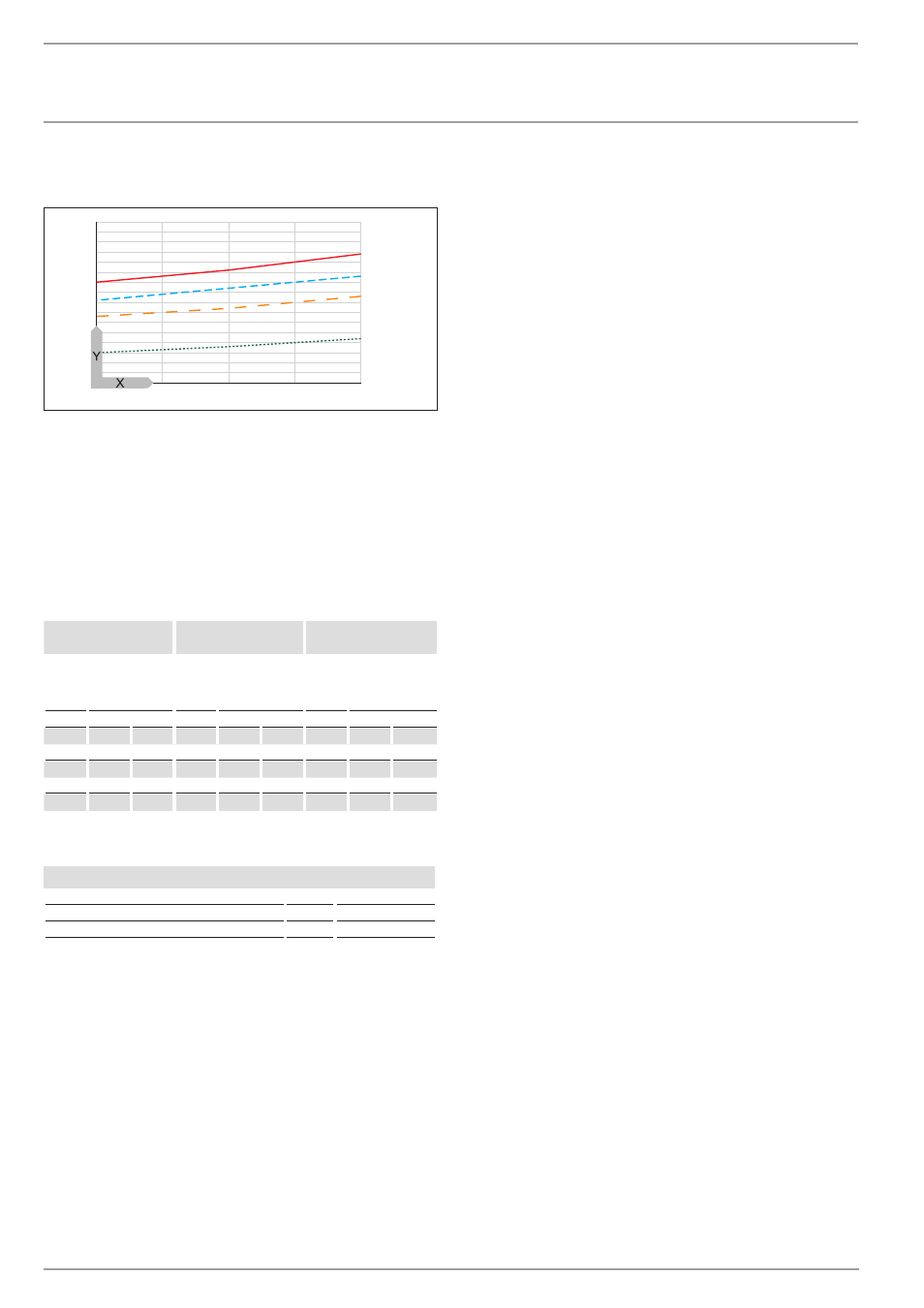

X Kaltwasser Zulauftemperatur in °C
Y Mischwassermenge / Auslaufmenge in l/min
1 HDB-E 12
2 HDB-E 18
3 HDB-E 21
4 HDB-E 24
15.4 einsatzbereiche / umrechnungstabelle
spezifischer elektrischer widerstand und spezifische
elektrische leitfähigkeit, siehe „datentabelle“.
normangabe bei
15 °C
20 °C
25 °C
Spez.
Wider-
stand
ρ ≥
Spez. Leitfähig-
keit σ ≤
Spez.
Wider-
stand
ρ ≥
Spez. Leitfähig-
keit σ ≤
Spez.
Wider-
stand
ρ ≥
Spez. Leitfähig-
keit σ ≤
Ωcm mS/m μS/cm Ωcm mS/m μS/cm Ωcm mS/m μS/cm
900 111 1111 800 125 1250 735 136 1361
1000 100 1000 890 112 1124 815 123 1227
1100 91 909 970 103 1031 895 112 1117
1200 83 833 1070 93 935 985 102 1015
1300 77 769 1175 85 851 1072 93 933
15.5 druckverluste
Druckverlust der armaturen bei Volumenstrom 10 l/min
Einhandmischer, ca. MPa 0,04 - 0,08
Thermostatarmatur, ca. MPa 0,03 - 0,05
Handbrause, ca. MPa 0,03 - 0,15
rohrnetz-dimensionierungen
Zur Berechnung der Rohrnetz-Dimensionierungen wird für das
Gerät ein Druckverlust von 0,1 MPa empfohlen.
15.6 störfallbedingungen
Im Störfall können in der Installation kurzfristig Belastungen von
maximal 95 °C bei einem Druck von 1,2 MPa auftreten.
