76 | HDB-E Si www.stiebel-eltron.com
Монтаж
техобслуживание
14. техобслуживание
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
При любых работах необходимо полное отклю-
чение прибора от сети!
опорожнение прибора
для проведения работ по техобслуживанию или для за-
щиты от замерзания пользователь может выполнить опо-
рожнение прибора.
ОСТОРОЖНО Опасность ошпаривания
При сливе воды из прибора может вытекать го-
рячая вода.
f f Закрыть запорный вентиль в трубопроводе подачи
холодной воды.
f f открыть все раздаточные вентили.
f f отсоединить трубопроводы подачи воды от прибора.
f f Хранить демонтированный прибор также в отапли-
ваемом помещении, поскольку в приборе всегда на-
ходятся остатки воды, которые могут замерзнуть и
повредить его.

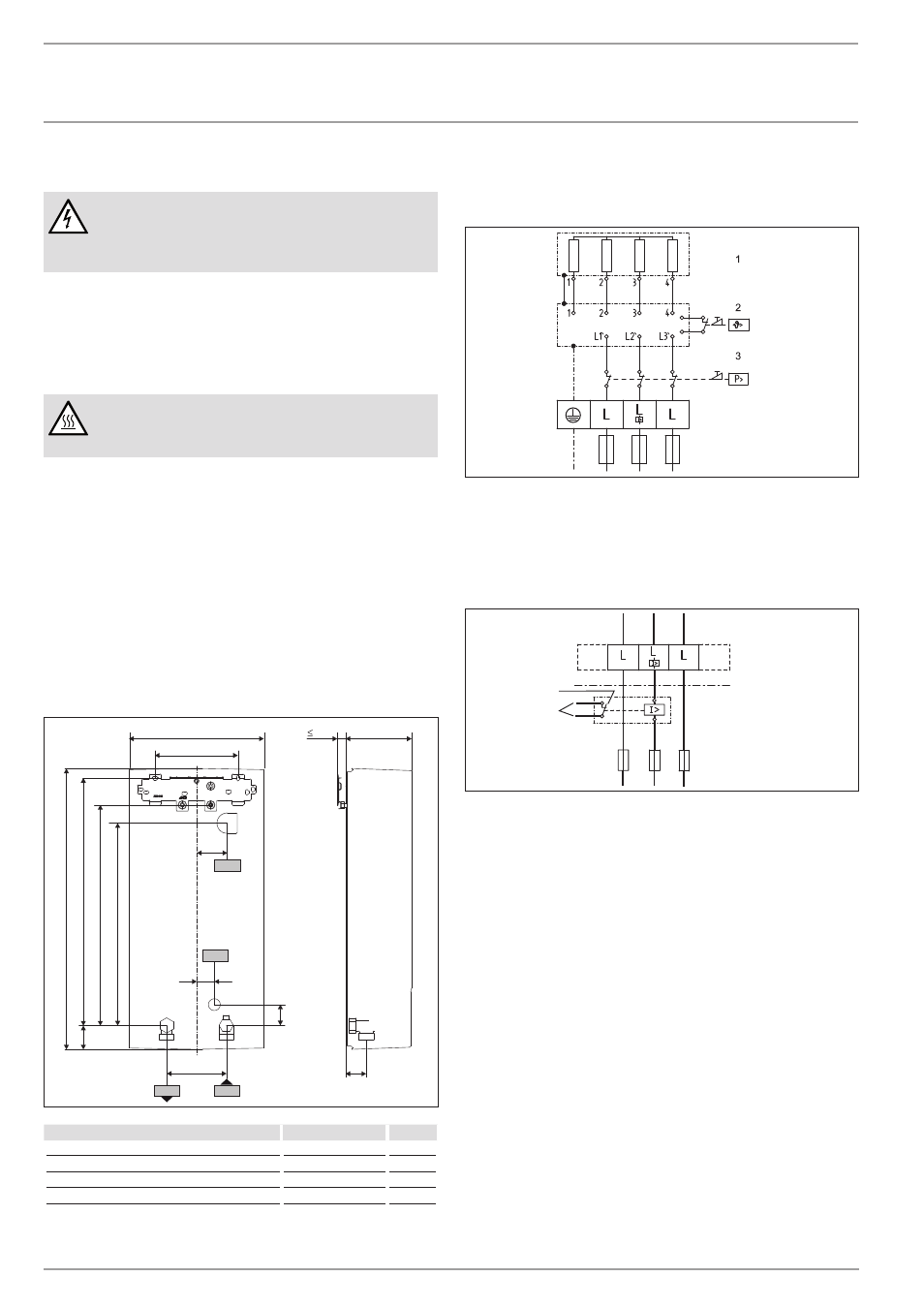

15. технические характеристики
15.1 размеры и соединения
b02
c01 c06
47
0
100
41
4
40
117 20 225
140
35
36
8
30
338
47
b03
35
D
00000
23
60
9
b02 Ввод для электрических проводов I
b03 Ввод для электрических проводов II
c01 подвод холодной воды наружная резьба G 1/2 A
c06 Выпуск. труба горячей воды наружная резьба G 1/2 A
15.2 Электрическая схема
3 фазн./защ.пров. ~ 380 - 415 в
85
�0
2�
02
�000
5
1 нагревательная система с голым электродом
2 предохранительный ограничитель температуры
3 предохранительный ограничитель давления
приоритетная схема с реле сброска нагрузки (LR 1-A)
см. также главу «описание устройства / принадлежности»
85
�0
2�
02
�0
00
3�
2
1
1 линия цепи управления к контактору 2-го прибора (на-
пример, электрический бойлер).
2 управляющий контакт, размыкает при включении про-
точного водонагревателя.
15.3 объем смешанной воды / объем
расхода
Значения приведены для номинального напряжения 400 В.
объем смешанной воды на выходе зависит от существу-
ющего свободного напора и фактически подаваемого на-
пряжения.
Эффективная температура около 38 °C для душа, умываль-
ника, ванны и проч.
