54 | HDB-E Si www.stiebel-eltron.com
instalaCe
montáž
montáž přístroje
26
�0
2�
02
�0
81
1

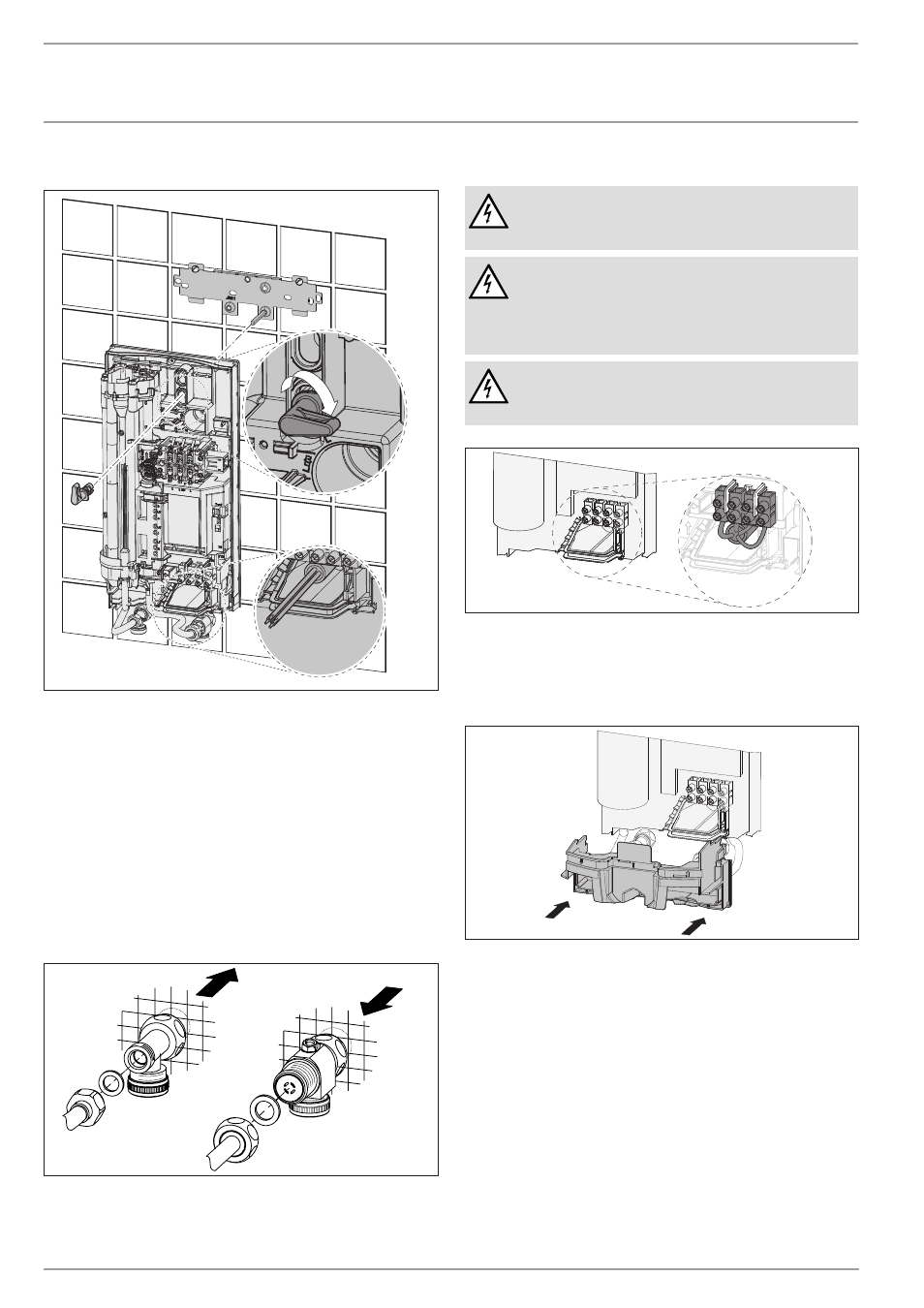

f f Z důvodu snadnější montáže zatlačte kabelovou vsuvku horní
elektrické přípojky zezadu do zadní stěny.
f f Odstraňte z vodovodních přípojek ochranná transportní víčka.
f f Vyjměte upevňovací páku z horního dílu zadní stěny.
f f Zaveďte elektrický přívodní kabel zezadu do kabelové spony
tak, aby došlo k dosednutí spony na plášť kabelu. Srovnejte
elektrický přívodní kabel.
V případě průřezu > 6 mm² zvětšete otvor v kabelové vsuvce.
f f Zatlačte přístroj proti šroubům v závěsné liště tak, aby došlo
k proražení měkkého těsnění. Případně použijte šroubovák.
f f Nasaďte upevňovací páku na svorník se závitem závěsné lišty.
f f Pevně přitlačte zadní stěnu a zajistěte upevňovací páčku oto-
čením doprava o 90°.
26
�0
2�
02
�0
85
8
f f Přišroubujte potrubí s plochým těsněním na dvojitou vsuvku.
Připojení přívodu elektrické energie
VÝSTRAHA - Elektrický proud
Veškerá elektrická zapojení a instalace provádějte podle
předpisů.
VÝSTRAHA - Elektrický proud
Přípojka k elektrické síti smí být provedena pouze jako
pevná přípojka v kombinaci se snímatelnou kabelovou
vsuvkou. Přístroj musí být možné odpojit od síťové pří-
pojky na všech pólech na vzdálenost minimálně 3 mm.
VÝSTRAHA - Elektrický proud
Pamatujte, že přístroj musí být připojen k ochrannému
vodiči.
26
�0
2�
02
�1
12
2�
f f Připojte elektrický přívodní kabel k síťové přívodní svorce (viz
kapitola „Technické údaje/Schéma elektrického zapojení“).
Uvedené napětí se musí shodovat se síťovým napětím.
10.1 dokončení montáže
26
�02
�02
�1
102
�
f f Namontujte spodní díl zadní stěny. Zajistěte, aby došlo k za-
jištění spodního dílu zadní stěny.
f f Upravte polohu namontovaného přístroje. Uvolněte upevňo-
vací páku, upravte polohu elektrické přípojky a zadní stěny.
Opět upevněte upevňovací páku. Pokud zadní stěna přístroje
nepřiléhá, můžete přístroj upevnit dalším šroubem.
10.2 alternativy montáže
- Elektrická přípojka ve zdi - nahoře
- Velké průřezy vodičů pro elektrickou přípojku dole
- Připojení zátěžového relé
- Vodovodní instalace umístěná na stěnu
- Vodovodní instalace provedená na stěně s pájenou přípoj-
kou / tlakovou fitinkou
