6 | HDB-E Si www.stiebel-eltron.com

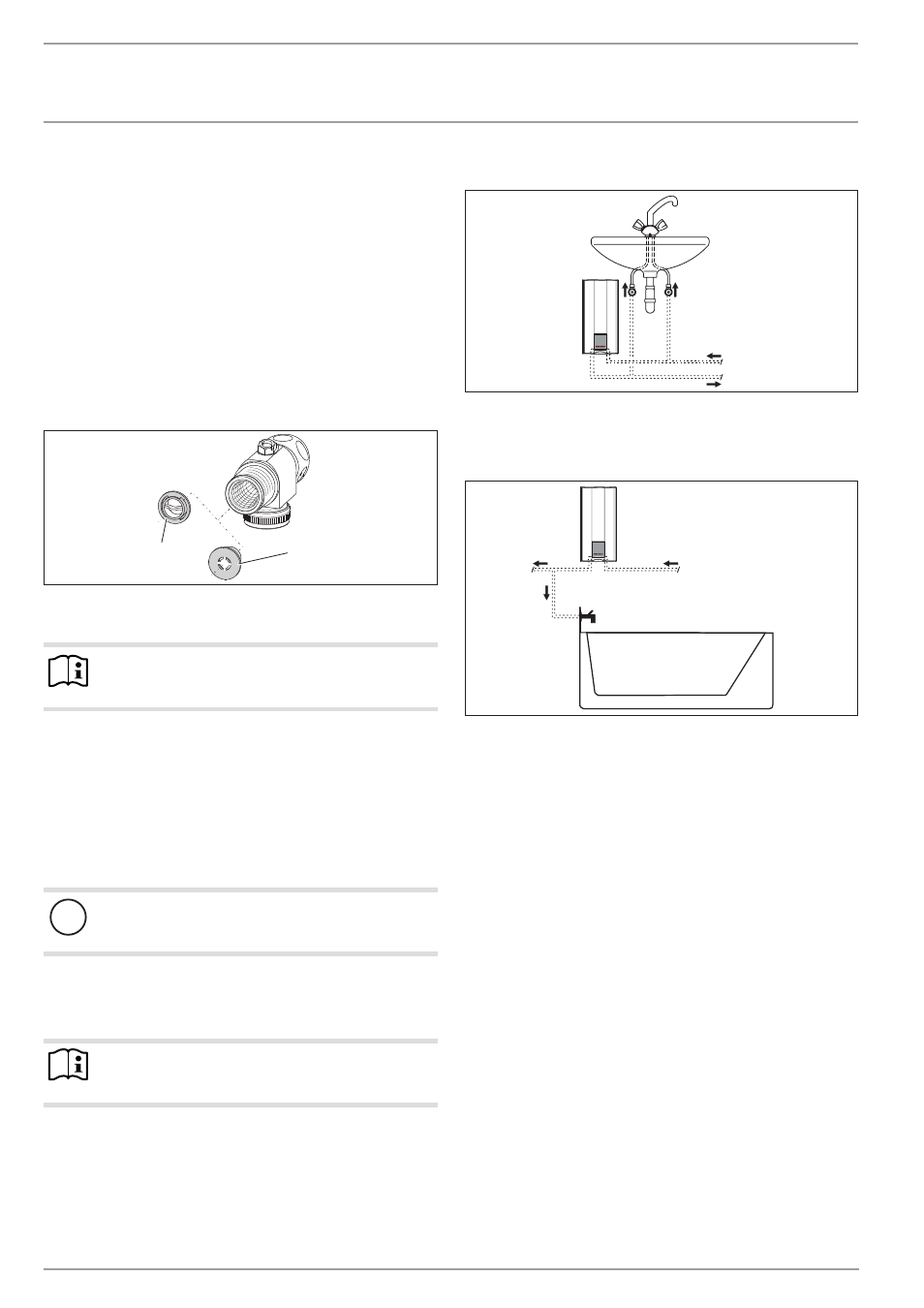

InStallatIOn
Vorbereitungen
Volumenstrom
f f Stellen Sie sicher, dass der Volumenstrom (siehe Kapitel
„Technische Daten / Datentabelle“, Ein) zum Einschalten des
Gerätes erreicht wird.
f f Erhöhen Sie den Wasserleitungsdruck, falls der benötigte
Volumenstrom bei voll geöffnetem Entnahmeventil nicht er-
reicht wird.
Fließdruck
Wird die min. Durchflussmenge zum Einschalten des Gerätes auch
bei voll geöffneter Armatur nicht erreicht, müssen Sie den Durch-
flussmengenbegrenzer ausbauen. Ersetzen Sie ihn durch die mit-
gelieferte Kunststoffformscheibe. Gegebenenfalls können Sie aber
auch den Druck in der Wasserinstallation erhöhen.
26
�0
2�
02
�0
82
0
2 1
1 Durchflussmengenbegrenzer
2 Kunststoffformscheibe
Hinweis
Bei Betrieb mit einer Thermostatarmatur muss der
Durchflussmengenbegrenzer eingesetzt werden.
Flexible wasseranschlussleitungen
f f Verhindern Sie bei der Installation mit flexiblen Wasser-
anschlussleitungen ein Verdrehen der Rohrbögen. Die Rohr-
bögen sind mit einer Bajonett-Verbindung im Gerät montiert.
f f Befestigen Sie die Rückwand unten mit einer zusätzlichen
Schraube.
9.1 montageort
!
Sachschaden
Die Installation des Gerätes darf nur im frostfreien Raum
erfolgen.
f f Montieren Sie das Gerät senkrecht und in der Nähe der
Entnahmestelle.
Das Gerät ist für Untertisch- und Übertischmontage geeignet.
Hinweis
Das Gerät muss an einer ausreichend tragfähigen Wand
montiert werden.
untertischmontage
26
�02
�02
�1
37
3
1
2
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
Übertischmontage
26
�02
�02
�1
37
4
1 2
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
9.2 werkseinstellungen
Die Geräte sind im Lieferzustand vorbereitet:
- Elektroanschluss „unten“, Unterputz-Installation
- Wasseranschluss Unterputz-Installation
