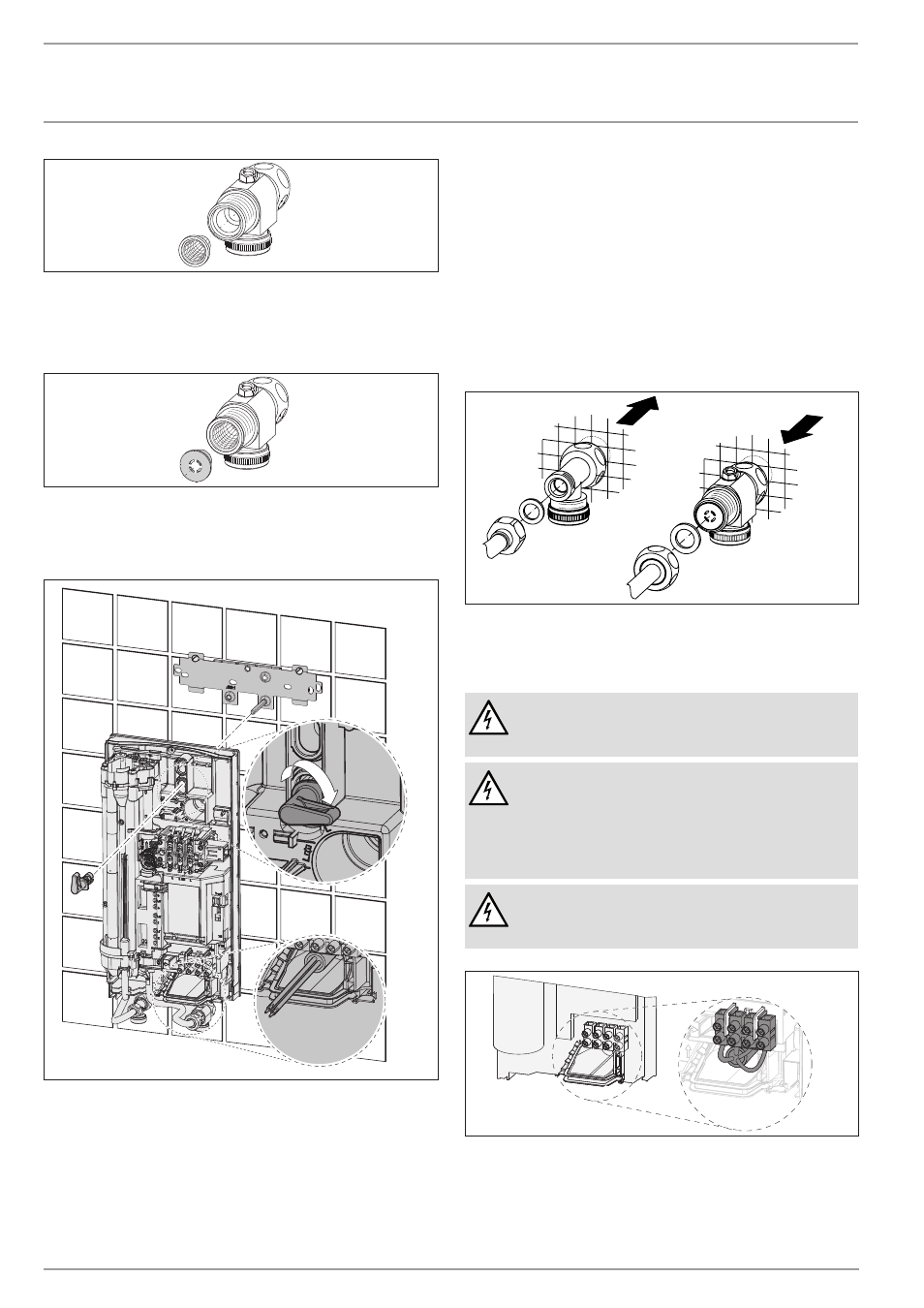

38 | HDB-E Si www.stiebel-eltron.com
InStallatIOn
Montage
26
�0
2�
02
�0
85
6
f f Montez le filtre fourni dans l’arrivée d’eau froide de
l’appareil.
montage du limiteur de débit dmB
26
�0
2�
02
�0
85
7
f f Montez le limiteur de débit fourni sur l’arrivée d’eau froide
de l’appareil.
montage de l’appareil
26
�0
2�
02
�0
81
1
f f Pour faciliter le montage, appuyez sur le passe-câble du rac-
cordement électrique supérieur depuis l’arrière pour l’enfon-
cer dans la paroi arrière.
f f Retirez les capuchons de transport montés sur les raccords
hydrauliques.
f f Sortez la manette de fixation de la partie supérieure de la
paroi arrière.
f f Introduisez le câble de raccordement électrique par l’arrière
dans le passe-câble jusqu’à ce que ce dernier adhère à la
gaine du câble. Ajustez le câble de raccordement électrique.
Avec une section de > 6 mm², agrandissez le trou dans le
passe-câble.
f f Appuyez l’appareil sur le goujon fileté du support d’accro-
chage afin de percer le joint d’étanchéité souple. Le cas
échéant, utilisez un tournevis.
f f Insérez la manette de fixation sur le goujon fileté du support
d’accrochage.
f f Appuyez bien la paroi arrière et bloquez la manette de fixa-
tion en tournant vers la droite sur 90°.
26
�0
2�
02
�0
85
8
f f Vissez les tuyaux sur les manchons doubles avec les garni-
tures plates.
raccordement électrique
AVERTISSEMENT Électrocution
Exécutez tous les travaux de raccordement et d’installa-
tion électriques conformément aux prescriptions.
AVERTISSEMENT Électrocution
Le raccordement au secteur n’est autorisé que sous forme
d’une connexion fixe réalisée en liaison avec le passe-
câble amovible. L‘appareil doit pouvoir être déconnecté
du secteur par un dispositif de coupure multipolaire
ayant une ouverture minimale des contacts de 3 mm.
AVERTISSEMENT Électrocution
Veillez à ce que l’appareil soit raccordé au conducteur
de mise à la terre.
26
�0
2�
02
�1
12
2�
f f Raccordez le câble de raccordement électrique au bornier
de raccordement au secteur (voir le chapitre Données tech-
niques / Schéma électrique). La tension spécifiée doit corres-
pondre à la tension du secteur.
