14. Údržba
VÝSTRAHA - Elektrický proud
Při všech činnostech odpojte přístroj na všech pólech
od sítě.
Vyprázdnění přístroje
Přístroj můžete vypustit z důvodu údržby nebo z důvodu ochrany
před mrazem.
POZOR opaření
Při vypouštění přístroje může vytékat horká voda.
f f Uzavřete ventil na přívodu studené vody.
f f Otevřete všechny odběrné ventily.
f f Odpojte od přístroje vodovodní přípojky.
f f Demontovaný přístroj skladujte tak, aby byl chráněn proti
mrazu. Případné zbytky vody v přístroji mohou zamrznout a
způsobit škody.

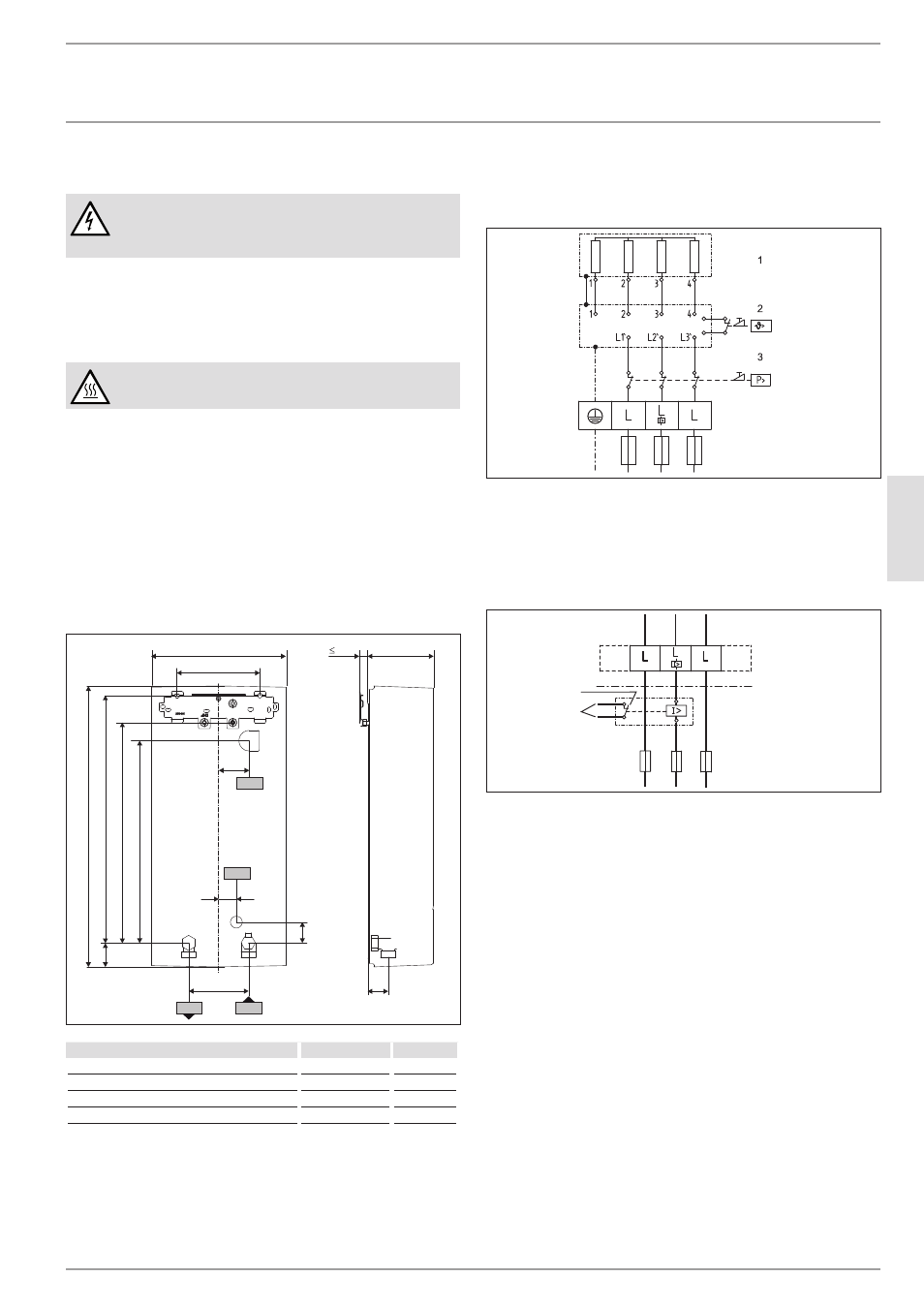

15. technické údaje
15.1 rozměry a přípojky
b02
c01 c06
47
0
100
41
4
40
117 20 225
140
35
36
8
30
338
47
b03
35
D
00000
23
60
9
b02 Kabelová průchodka I
b03 Kabelová průchodka II
c01 Přítok studené vody Vnější závit G 1/2 A
c06 Výtok teplé vody Vnější závit G 1/2 A
15.2 schéma elektrického zapojení
3/Pe ~ 380 - 415 V
85
�0
2�
02
�0
00
5
1 Topný systém s holou spirálou
2 Bezpečnostní omezovač teploty
3 Bezpečnostní omezovač tlaku
Prioritní spínání se zátěžovým relé (lr 1-a)
Viz též kapitola „Popis zařízení/Příslušenství“
85
�0
2�
02
�0
00
3�
2
1
1 Řídicí obvod stykače 2. přístroje (například elektrické ohřívá-
ní zásobníku).
2 Řídicí kontakt, který se otevře po zapnutí průtokového
ohřívače.
