Монтаж
Монтаж
подлключение реле сброса нагрузки
использовать реле сброса нагрузки в комбинации с други-
ми электроприборами, например, с электрическими бой-
лерами, в электрическом распределительном устройстве.
Сброс нагрузки осуществляется при работе проточного
водонагревателя! реле сброса нагрузки имеется в качестве
принадлежности.
!
Материальный ущерб
подключить фазу, включающую реле сброса на-
грузки, к помеченной соединительной клемме сети
в приборе (см. главу «технические характеристики
/ Электрические схемы и соединения»).

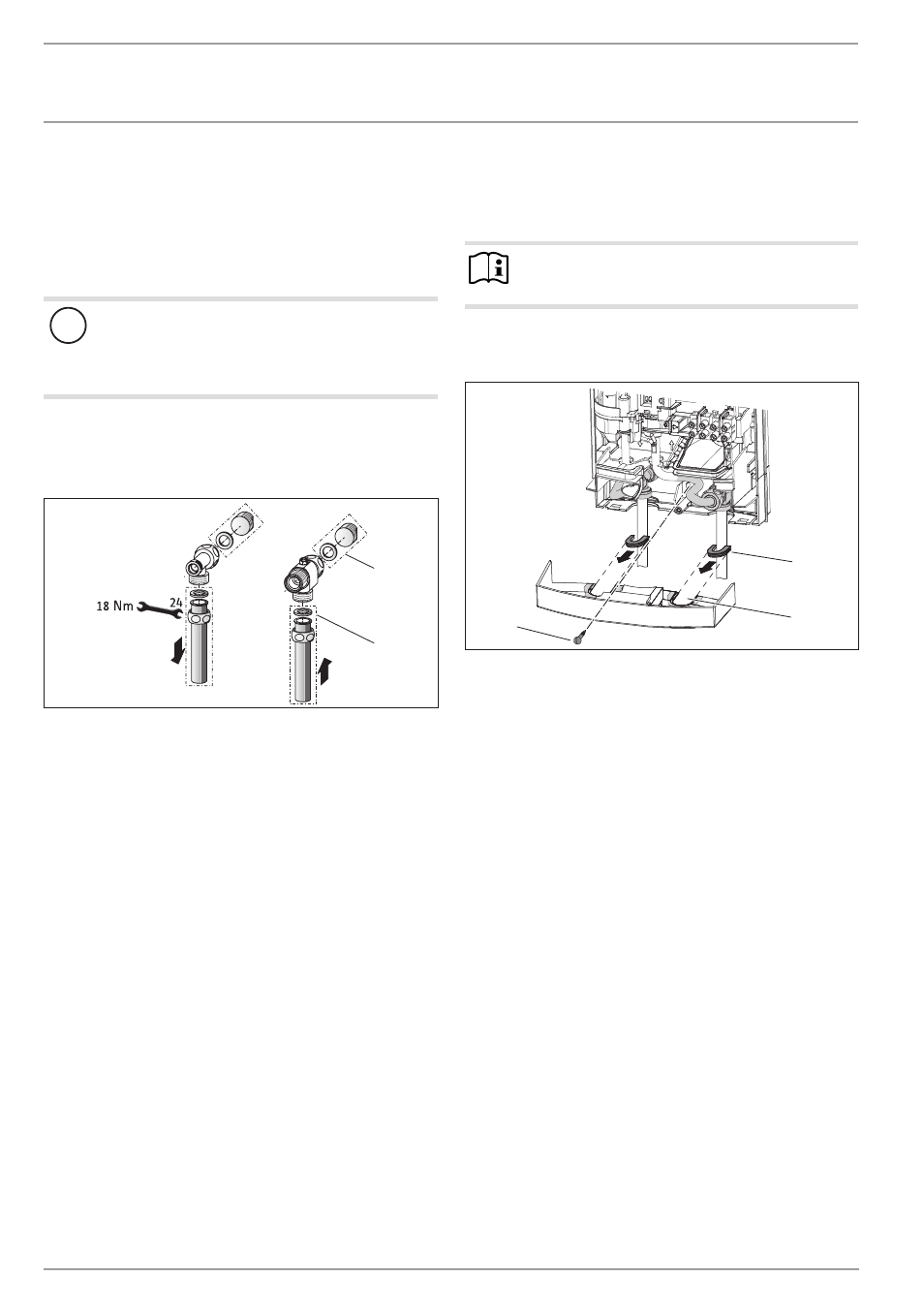

открытый монтаж трубопроводов подачи воды
тип смесителя, см. главу „описание прибора / принадлеж-
ности“.
D
00000
33
10
4
1
2
1 Заглушки
2 напорная арматура
f f для герметизации скрытых трубопроводов используй-
те пробки с уплотнениями. Эти пробки с уплотнениями
входят в комплект поставки нашей напорной армату-
ры. для напорной арматуры сторонних производите-
лей пробки и уплотнения можно заказать как специ-
альные принадлежности.
f f установите арматуру.
f f переместите нижнюю часть задней панели под соеди-
нительные трубы с арматурой и зафиксируйте нижнюю
часть в задней панели.
f f Скрепите винтами соединительные трубы с прибором.
открытый монтаж трубопроводов с припаиваемым /
обжимным фитингом
С помощью специальных принадлежностей - припаивае-
мых и обжимных фитингов (см. раздел «Специальные при-
надлежности») - можно соединять медные или пластмассо-
вые трубы при открытом монтаже трубопроводов.
у припаиваемого фитинга предусмотрено резьбовое со-
единение для соединения с медными трубами заказчика
сечением 12 мм. для этого нужно выполнить следующие
действия:
f f наденьте накидные гайки на соединительные трубы.
f f Спаяйте закладные детали с медными трубами.
f f переместите нижнюю часть задней панели под со-
единительные трубы и зафиксируйте нижнюю часть в
задней панели.
f f Скрепите винтами соединительные трубы с прибором.
Указание по монтажу арматуры.
Выполняйте указания по монтажу, данные изгото-
вителем арматуры!
открытая прокладка трубопроводов подачи воды,
монтаж крышки прибора
26
�0
2�
02
�0
91
9
2
3
1
1 направляющие детали крышки
2 отверстие для прокладывания
3 Винт
f f аккуратно выломайте отверстия для прокладывания в
крышке прибора. при необходимости воспользуйтесь
напильником.
f f Зафиксируйте прилагаемые направляющие детали
крышки в отверстиях для прокладывания.
f f Закрепите заднюю панель внизу винтом. Это следует
сделать и в случае использования гибких трубопрово-
дов подачи воды.
Монтаж нижней части задней панели
при открытом способе резьбовых подключений нижнюю
часть задней панели можно установить после монтажа
арматуры. для этого необходимо выполнить следующие
шаги:
f f Выполнить в нижней части задней панели пропилы.
f f установить нижнюю часть задней панели, разводя ее в
стороны и пропуская через трубы открытой подводки.
f f Сзади в места пропилов вставить соединительные
элементы.
f f Зафиксировать нижнюю часть в задней панели.
f f Закрепить нижнюю часть задней панели с помощью
винта.
