www.stiebel-eltron.com HDB-E Si | 43
InStallatIOn
Maintenance
14. maintenance
AVERTISSEMENT Électrocution
Déconnectez tous les pôles d’alimentation secteur de
l’appareil avant toute intervention.
Vidange de l’appareil
Vous pouvez vidanger l’appareil pour les opérations de mainte-
nance ou pour le protéger du gel.
ATTENTION Brûlure
À la vidange du ballon, l’eau sortant peut être très
chaude.
f f Fermez la vanne d’arrêt de la conduite d’arrivée d’eau froide.
f f Ouvrez tous les robinets de soutirage.
f f Déconnectez les raccordements hydrauliques de l’appareil.
f f Stockez un appareil démonté en le protégeant du gel, car il
reste de l’eau à l’intérieur, qui pourrait geler et causer des
dommages.

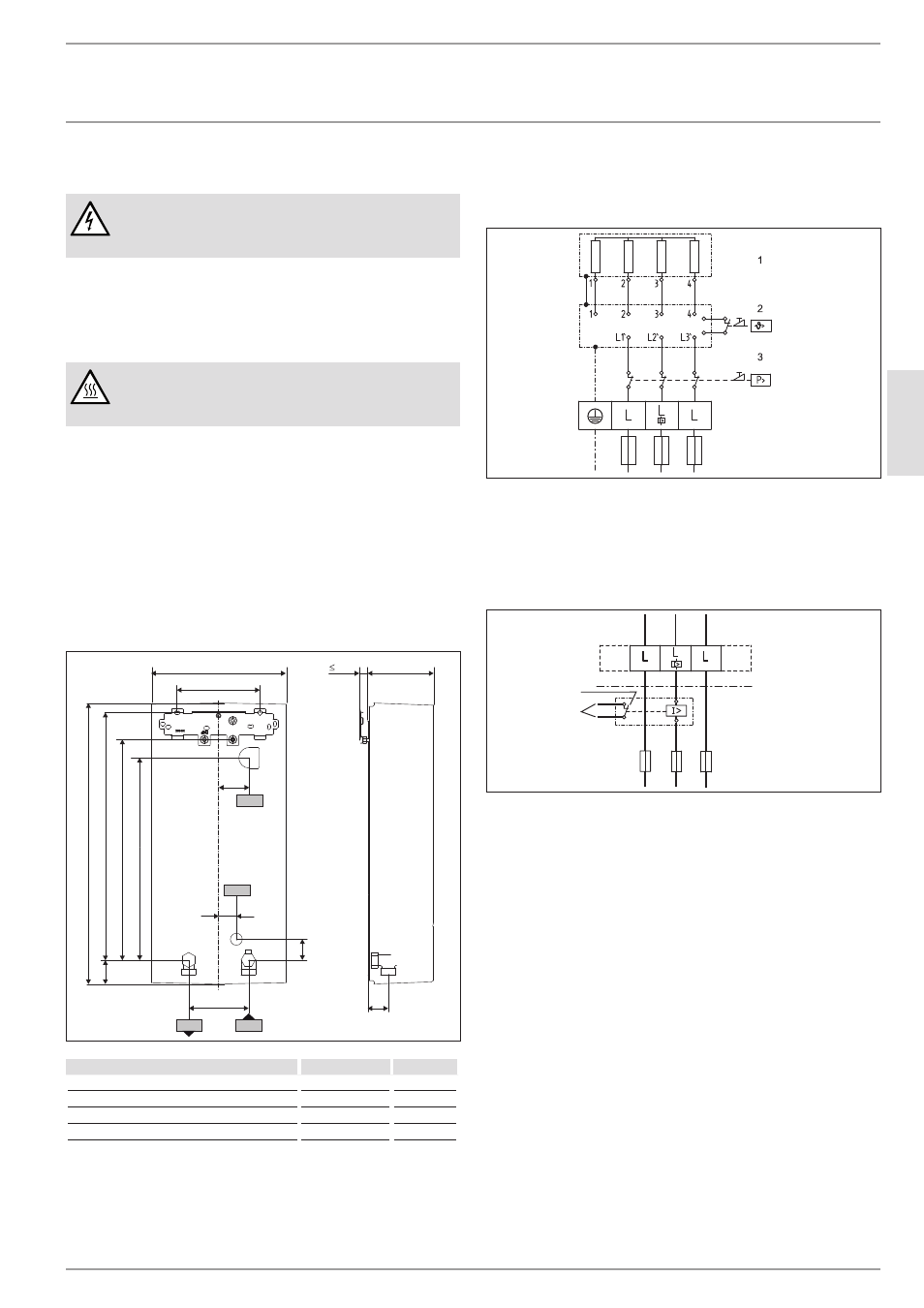

15. caractéristiques techniques
15.1 cotes et raccordements
b02
c01 c06
47
0
100
41
4
40
117 20 225
140
35
36
8
30
338
47
b03
35
D
00000
23
60
9
b02 Passage de câbles électriques I
b03 Passage de câbles électriques II
c01 Eau froide arrivée Filetage mâle G 1/2 A
c06 ECS sortie Filetage mâle G 1/2 A
15.2 schéma électrique
3/Pe ~ 380 - 415 V
85
�0
2�
02
�0
00
5
1 Système de chauffe à fil nu
2 Limiteur de sécurité
3 Pressostat de sécurité
circuit de priorité avec relais de délestage (lr 1-a)
voir également le chapitre Description de l’appareil / Accessoires
85
�0
2�
02
�0
00
3�
2
1
1 Câble de commande vers le contacteur du 2nd appareil
(chauffage électrique à accumulation p. ex.).
2 Le contact de commande s’ouvre lorsque le chauffe-eau ins-
tantané s’enclenche.
